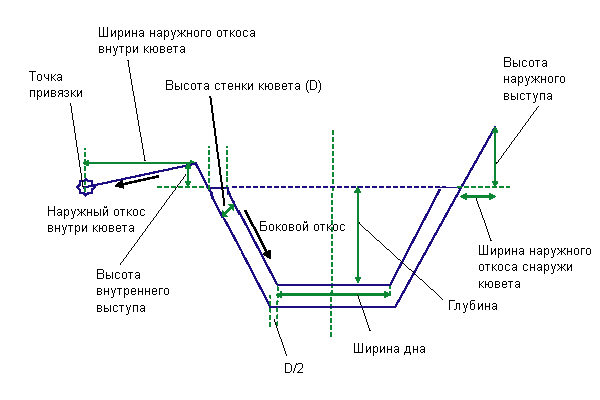

Этот элемент конструкции используется для создания конструкции кювета с дополнительными наружными и внутренними откосами.
Присоединение
Точка привязки является крайней внутренней точкой на звеньях профилирования, предшествующих конструкции кювета. Если звенья профилирования пропускаются, то точка привязки является крайней внутренней точкой на внутренней стене конструкции кювета (показана синим кружком).
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа | Справа |
| Глубина | Глубина внутри кювета. | Числовое, положительное |
0,45 м 1,5 фута |
| Ширина дна | Ширина дна канала. | Числовое, положительное |
0,5 м 1,5 фута |
| Боковой откос | Боковые откосы кювета | Числовое | 1:2 |
| Высота стенки кювета | Высота стенки кювета.Это измерение выполняется перпендикулярно стороне откоса, как показано на предыдущей схеме. | Числовое, положительное |
0,1 м 0,33 фута |
| Высота внутреннего выступа | Выступ внутренней части кювета за точку привязки, не покрытый облицовочным материалом | Числовое, положительное |
0,15 м 0,45 фута |
| Ширина наружного откоса внутри кювета | Ширина засыпки кювета с внутренней стороны | Числовое, положительное |
1,5 м 5,0 футов |
| Ширина наружного откоса снаружи кювета | Ширина не покрытой облицовочным материалом полосы позади самой внешней точки конструкции кювета | Числовое, положительное |
0,1 м 0,33 фута |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
Целевые параметры: Нет.
Выходные параметры
Нет.
Режим
Этот элемент конструкции создает форму для конструкции кювета, как показано выше на рисунке.
В Civil 3D 2010 и предыдущих версиях параметр «Высота стенки кювета» измерялся по вертикали. В Civil 3D 2011 и более поздних версиях этот параметр измеряется перпендикулярно боковому откосу. Поэтому, если чертеж, содержащий эти элементы конструкции, созданные в Civil 3D 2010 и более ранних версиях, открывается в Civil 3D 2011 и более поздних версиях, при перестроении коридора (коридоров) этот параметр изменится и будет отражать новый режим функционирования. Любые отчеты по объемам земляных работ, в которых используется этот элемент конструкции, будут обновлены с учетом нового режима функционирования.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции создается снаружи, начиная с точки привязки, определенной входными параметрами.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка/Звено | Codes (Коды) | Описание |
|---|---|---|
| P1, P6 | Кювет_Сзади | |
| P2, P5 | Кювет_Спереди | |
| P10 | Кювет_Внутр | |
| P11 | Кювет_Внешн | |
| L9, L10, L11 | Верх, База отсчета | |
| L1 - L5 | Верх, Кювет_Верх | |
| L6, L7, L8 | База отсчета, Кювет_Низ | |
| S1 | Кювет | Площадь формы конструкции кювета |

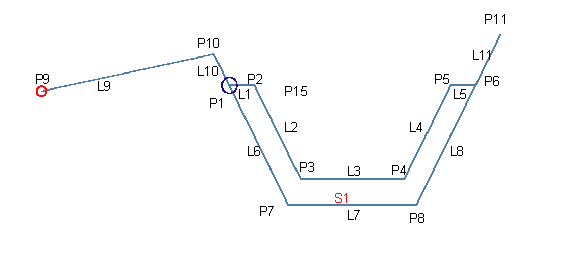

Диаграмма кодирования
