Данный элемент конструкции создает канаву с ровным дном и равными боковыми откосами, глубина которой достигает 3 слоев материала засыпки.
Присоединение
Точка привязки расположена на расстоянии "Смещение дна" над серединой основания канавы.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Ширина |
Ширина дна рва |
Числовое, положительное |
2,0 м 6,0 футов |
|
Боковой откос |
Откос x : 1 боковых откосов канавы |
Числовое, положительное |
3 : 1 |
|
Толщина подстилающего слоя |
Глубина подстилающего слоя |
Числовое, положительное |
0.0 |
|
Глубина специальной засыпки |
Глубина слоя специальной засыпки |
Числовое, положительное |
0.0 |
|
Смещение дна |
Смещение по вертикали вниз от отметки линии уклона профиля до дна рва. Например, если профиль проходит вдоль верхнего края круглой трубы, смещение по вертикали равно диаметру трубы плюс расстояние от нижнего края трубы до дна рва. |
Числовое |
0.0 |
Режим

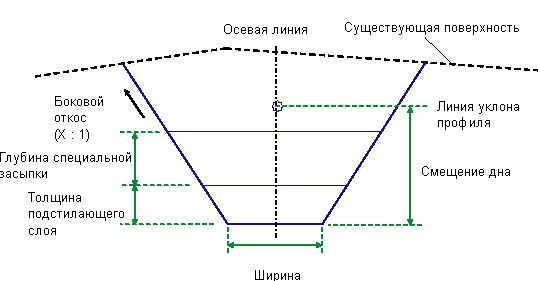

Отметка дна траншеи рассчитывается как отметка линии уклона профиля минус значение "Смещение дна". Горизонтальное звено дна траншеи размещается на данной отметке симметрично смещению точки привязки, боковые откосы продлеваются вверх к существующей поверхности. Горизонтальное звено "Подстилающий слой" располагается на заданной глубине выше дна траншеи. Горизонтальное звено "Специальная засыпка" располагается на заданной глубине над звеном "Подстилающий слой".
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Существующая поверхность |
Модель поверхности, определяющая существующую поверхность дорожного полотна. Следующие объекты могут использоваться в качестве целевых для задания поверхностей: поверхности. |
Требуется |
Выходные параметры
Нет.
Работа в режиме компоновки

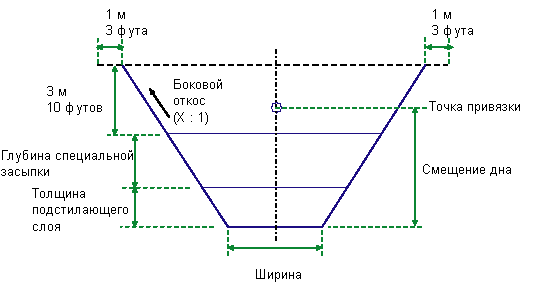

Ниже показан способ прорисовки траншеи и существующей поверхности в режиме компоновки.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка / Звено |
Код |
Описание |
|---|---|---|
|
P1, P2 |
Канава_Дно |
|
|
P3, P4 |
Канава_ВыхНаРлф |
|
|
P5, P6 |
Канава_Основ |
|
|
P7, P8 |
Канава_Засып |
|
|
L1 – L7 |
База отсчета траншеи |
|
|
L1, L2, L6, L7, L8 |
Канава_Дно |
|
|
L1, L7, L9 |
Канава_ВыхНаРлф |
|
|
S1 |
Канава_Основ |
|
|
S2 |
Канава_Засып |

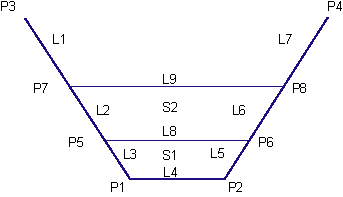

Диаграмма кодирования
