MultipleBenchWithPipes

С помощью элемента конструкции MultipleBenchWithPipes можно создать откос выемки или насыпи с последовательностью берм (при необходимости).

Можно задать ширину канавы в бермах. Трубы добавляются в каждую берму. Итоговый откос выхода на рельеф для целевой поверхности может отличаться от откоса бермы.

Присоединение

Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

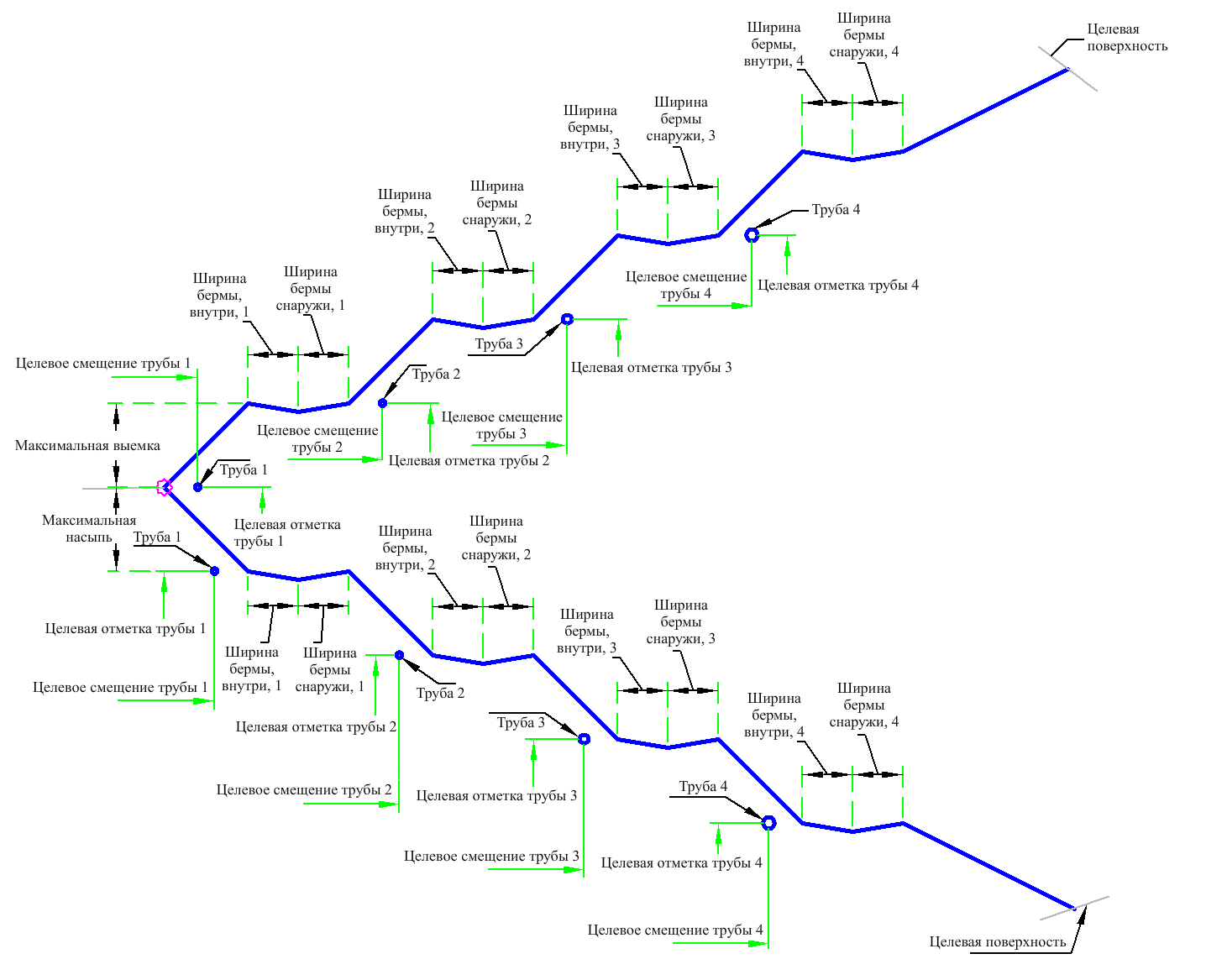

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр

Описание

Тип

По умолчанию

Сторона

Указывает сторону, на которой требуется разместить элемент конструкции.

Слева / Справа

Справа

Максимальная глубина выемки

Максимально допустимая высота для звена выемки, оканчивающегося выходом на рельеф, при отсутствии берм.

Числовое, положительное

15 футов

4,5 м

Максимальная глубина насыпи

Максимально допустимая высота для звена насыпи, оканчивающегося выходом на рельеф, при отсутствии берм.

Числовое, положительное

10 футов

3,0 м

Откос выемки для выхода на рельеф

Откос выемки, оканчивающийся выходом на рельеф.

Числовое, положительное

2 (: 1)

Откос насыпи для выхода на рельеф

Откос насыпи, оканчивающийся выходом на рельеф.

Числовое, положительное

2 (: 1)

Откос бермы 1

Откос бермы 1.

Числовое, положительное

1 (: 1)

Глубина канавы 1

Глубина канавы наверху бермы 1.

Числовое, положительное

0,5 фута

0,15 м

Ширина канавы в 1

Ширина от переднего края канавы наверху бермы 1 до линии потока.

Числовое, положительное

5 футов

1,5 м

Ширина канавы из 1

Ширина от линии потока канавы до низа бермы 2.

Числовое, положительное

5 футов

1,5 м

Откос бермы 2

Откос бермы 2.

Числовое, положительное

1 (: 1)

Глубина канавы 2

Глубина канавы наверху бермы 2.

Числовое, положительное

0,5 фута

0,15 м

Ширина канавы в 2

Ширина от переднего края канавы наверху бермы 2 до линии потока.

Числовое, положительное

6 футов

2 м

Ширина канавы из 2

Ширина от линии потока канавы до низа бермы 3.

Числовое, положительное

3 фута

1 м

Откос бермы 3

Откос бермы 3.

Числовое, положительное

1 (: 1)

Глубина канавы 3

Глубина канавы наверху бермы 3.

Числовое, положительное

0,5 фута

0,15 м

Ширина канавы в 3

Ширина от переднего края канавы наверху бермы 3 до линии потока.

Числовое, положительное

6 футов

2 м

Ширина канавы из 3

Ширина от линии потока канавы до низа бермы 4.

Числовое, положительное

3 фута

1 м

Откос бермы 4

Откос бермы 4.

Числовое, положительное

1 (: 1)

Глубина канавы 4

Глубина канавы наверху бермы 4.

Числовое, положительное

0,5 фута

0,15 м

Ширина канавы в 4

Ширина от переднего края канавы наверху бермы 4 до линии потока.

Числовое, положительное

3 фута

1 м

Ширина канавы из 4

Ширина от линии потока канавы до низа последнего звена, оканчивающегося выходом на рельеф.

Числовое, положительное

3 фута

1 м

Размер трубы 1

Диаметр трубы 1.

Числовое, положительное

4 дюйма

0,1 м

Смещение трубы 1

Смещение трубы 1 от края бермы 1.

Числовое, положительное

5 футов

1,5 м

Размер трубы 2

Диаметр трубы 2.

Числовое, положительное

4 дюйма

0,1 м

Смещение трубы 2

Смещение трубы 2 от края бермы 2.

Числовое, положительное

5 футов

1,5 м

Размер трубы 3

Диаметр трубы 3.

Числовое, положительное

6 дюймов

0,15 м

Смещение трубы 3

Смещение трубы 3 от края бермы 3.

Числовое, положительное

5 футов

1,5 м

Размер трубы 4

Диаметр трубы 4.

Числовое, положительное

8 дюймов

0,2 м

Смещение трубы 4

Смещение трубы 4 от края бермы 4.

Числовое, положительное

5 футов

1,5 м

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр

Описание

Статус

Поверхность выхода на рельеф Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности Требуется
Смещение трубы 1 Может использоваться для переопределения значения параметра «Смещение трубы 1» и привязки трубы 1 к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. Не обязательно
Отметка трубы 1 Может использоваться для переопределения параметра «Отметка трубы 1». Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. Не обязательно
Смещение трубы 2 Может использоваться для переопределения значения параметра «Смещение трубы 2» и привязки трубы 2 к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. Не обязательно
Отметка трубы 2 Может использоваться для переопределения параметра «Отметка трубы 2». Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. Не обязательно
Смещение трубы 3 Может использоваться для переопределения значения параметра «Смещение трубы 3» и привязки трубы 3 к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. Не обязательно
Отметка трубы 3 Может использоваться для переопределения параметра «Отметка трубы 3». Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. Не обязательно
Смещение трубы 4 Может использоваться для переопределения значения параметра «Смещение трубы 4» и привязки трубы 4 к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. Не обязательно
Отметка трубы 4 Может использоваться для переопределения параметра «Отметка трубы 4». Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Точка привязки используется как точка исходного отсчета. Отметка точки отсчета проверяется по отношению к целевой поверхности для определение сечения - находится ли он в условии выемки или насыпи. Пересечение рассчитывается до целевой поверхности с использованием заданного значения параметра «Откос выхода на рельеф». Если высота пересечения превышает значение «Максимальная высота выхода на рельеф», вставляется звено со значением «Высота бермы», и добавляется берма. Точка отсчета восстанавливается к положению на внешней кромке бермы, процесс повторяется до тех пор, пока найденное звено, оканчивающееся выходом на рельеф, не будет превышать значения «Максимальная высота выхода на рельеф». Для каждой бермы (не более четырех) используются входные параметры ее глубины и ширины.

Расстояние от бермы до трубы при вставке последней определяется входными параметрами или переопределяется на основе целевых значений смещения и отметок. Если для труб задан размер 0, трубы будут пропущены.

Работа в режиме компоновки

В режиме компоновки, при помощи данного элемента конструкции исходный откос насыпи строится на 5 единиц.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма

Код

Описание

P1 Отсчет
P2, P5, P8, P11 Берма_Внутр
P3, P6, P9, P12 Кювет
P4, P7, P10, P13 Берма_Внешн
P25 - P29 Выход на рельеф
P35, P38, P40, P42 PipeCenter
P36, P39, P41, P43 Pipe_Invert
L1, L4, L7, L10 Верх, база отсчета, берма
L2, L3, L5, L6, L8, L9, L11, L12 Верх, база отсчета, канава
L24, L26, L27, L28 Верх, база отсчета, выход на рельеф
L34, L35, L36, L37 Труба

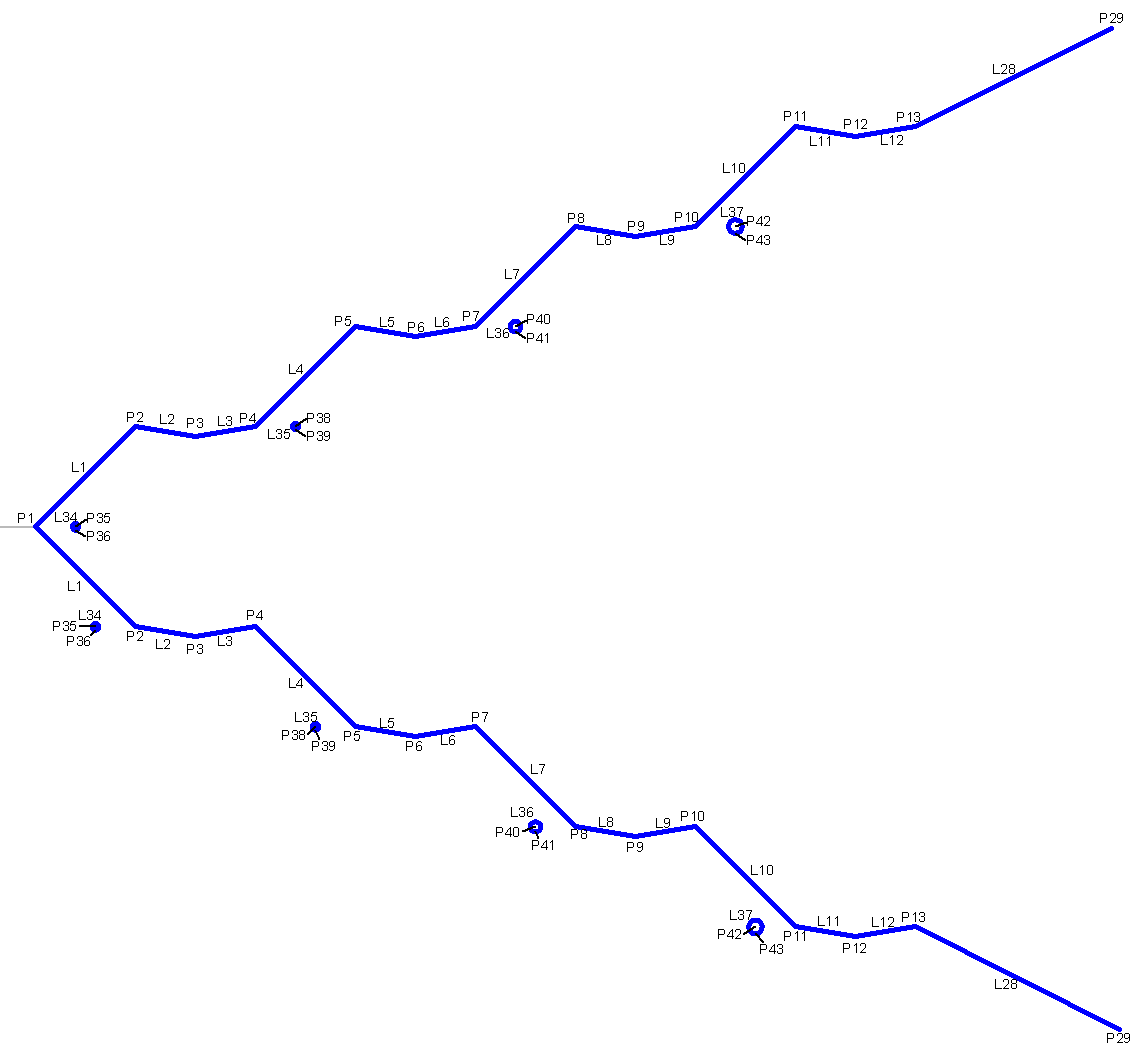

Диаграмма кодирования
