Элемент конструкции «ПростойТуннельБезДна» используется для создания простого туннеля без днища. Здесь используются введенные пользователем значения высоты, ширины и толщины материала.
Присоединение
Точка привязки расположена по центру нижней части туннеля.

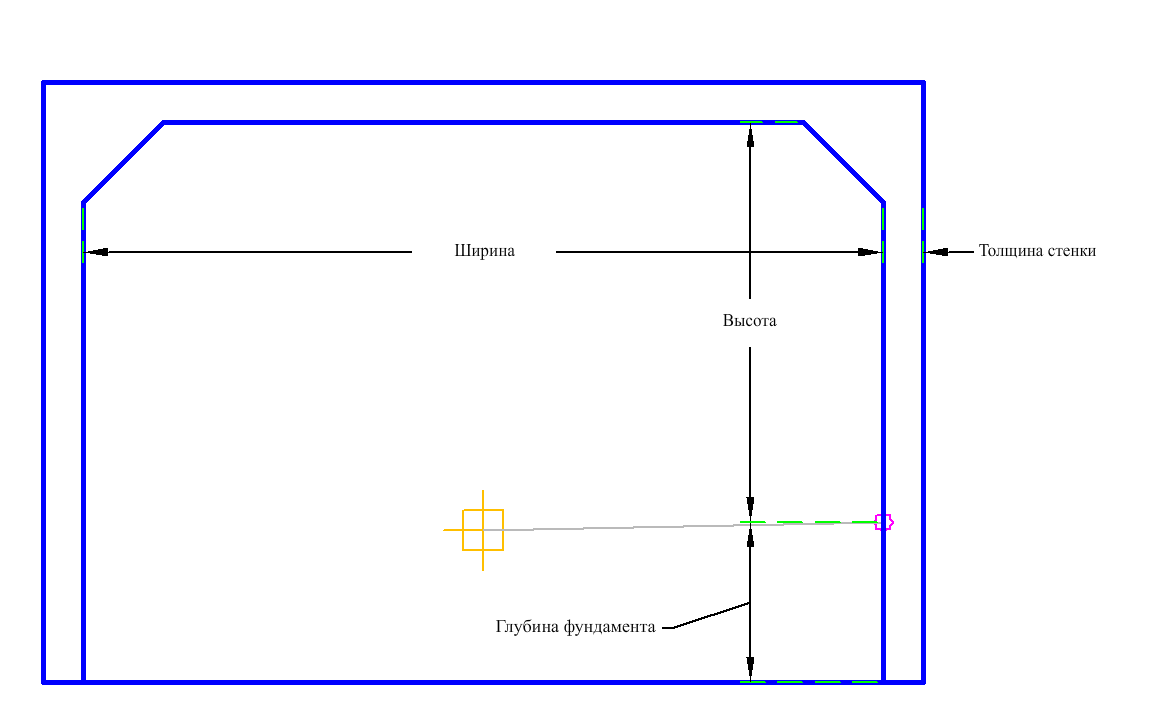

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Два входных значения ширины | Внутренняя ширина туннеля | Числовое, положительное |
10 футов 3 м |
| Высота туннеля | Внутренняя высота туннеля | Числовое, положительное |
5 футов 1,5 м |
| Толщина стенки | Ширина стен и крыши туннеля | Числовое, положительное |
0,5 фута 0,15 м |
| Имя формы | Список кодов, которые можно назначить форме туннеля | Строка с разделителями-запятыми | Туннель |
| Звено перекрытия туннеля | Список кодов, которые можно назначить звену перекрытия | Строка с разделителями-запятыми | ПерекрытиеТуннеля |
| Звено внутренней стенки туннеля | Список кодов, которые можно назначить звену внутренней стенки | Строка с разделителями-запятыми | ВнутренняяСтенкаТуннеля |
| ВерхнееЗвеноТуннеля | Список кодов, которые можно назначить верхнему звену | Строка с разделителями-запятыми | ВерхняяЧастьТуннеля |
| Звено наружной стенки туннеля | Список кодов, которые можно назначить звену стены. | Строка с разделителями-запятыми | ВнешняяСтенкаТуннеля |
| Глубина фундамента | Толщина стенки туннеля под полом туннеля | Числовое, положительное |
5 футов 1,5 м |
| Код верхней правой части туннеля | Список кодов, которые можно назначить верхней правой точке | Строка с разделителями-запятыми | ТуннельСверхуСправа |
| Код верхней левой части туннеля | Список кодов, которые можно назначить верхней левой точке | Строка с разделителями-запятыми | ТуннельСверхуСлева |
Целевые параметры
Нет.
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Точки, звенья и формы создаются с использованием входных параметров.
Работа в режиме компоновки
В режиме компоновки элемент конструкции отображает звенья, формирующие туннель.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | ВнутрСтенкаСредВысотаСправа | |
| P2 | ВнутренняяСтенкаТуннеля_Справа_ТочкаОтсчета2 | |
| P3 | ВнутренняяСтенкаТуннеля_Сверху_Слева | |
| P4 | ВнутрСтенкаСредВысотаСлева | |
| P5 | Референц-эллипсоид, НижняяСтенкаСнаружи | |
| P6 | ТуннельСверхуСлева, Верх | |
| P7 | ТуннельСверхуСправа, Верх | |
| P9 | База отсчета | |
| P12 | ВнутренняяСтенкаТуннеля_Сверху_Справа | |
| P13 | ВнутренняяСтенкаТуннеля_Слева_ТочкаОтсчета1 | |
| L1 | ВнутренняяСтенкаТуннеля | |
| L2, L13, L14 | ПерекрытиеТуннеля | |
| L3, L9, L12 | ВнутренняяСтенкаТуннеля | |
| L4, L11, L15 | База отсчета | |
| L5, L10 | ВнешняяСтенкаТуннеля | |
| L6 | ВерхняяЧастьТуннеля | |
| L12 | ВнутренняяСтенкаТуннеля | |
| S1 | Туннель | |
| S2 | Удаление |

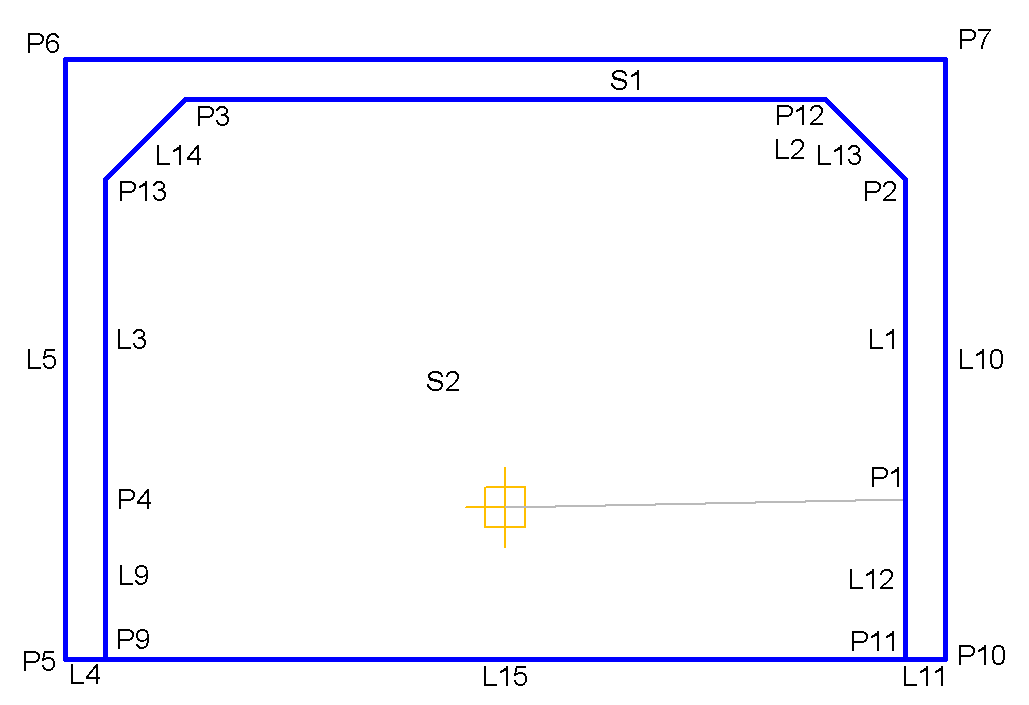

Диаграмма кодирования
