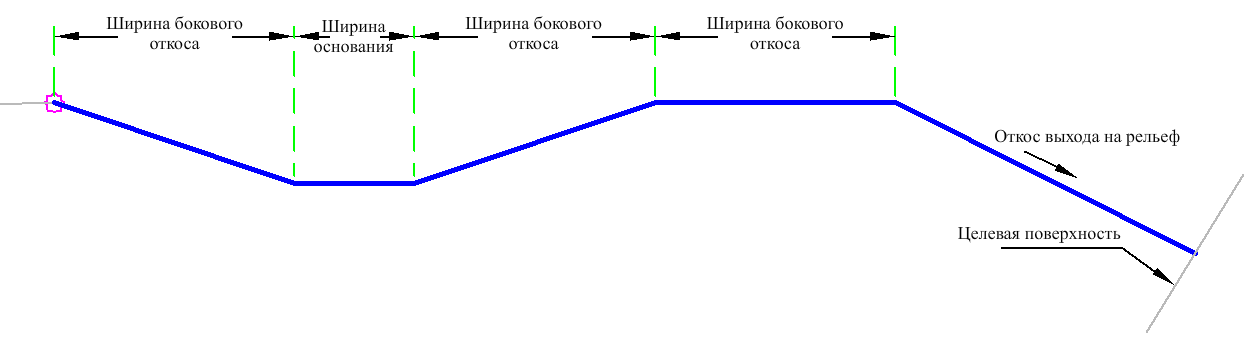

Элемент конструкции «КюветСБермойВНасыпи» используется для размещения кювета с предварительно определенной геометрией и создания бермы для насыпи и выемки.
Откос бермы, также определяется предварительно, и создаваемое звено продлевает его до целевой поверхности.
Присоединение
Точка привязки расположена на внутренней кромке первого звена.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции. |
Слева / Справа |
Справа |
|
Боковой откос |
Боковой откос кювета. |
Числовое, положительное |
3 (: 1) |
|
Откос выхода на рельеф |
Откос звена, оканчивающегося выходом на рельеф. |
Числовое, положительное |
2 (: 1) |
|
Ширина дна |
Ширина дна кювета. |
Числовое, положительное |
2 фута 0,6 м |
|
Ширина бокового откоса |
Ширина бокового откоса. |
Числовое, положительное |
4 фута 1,2 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности |
Требуется |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Этот элемент конструкции используется для создания формы кювет на основе входных параметров. После создания формы кювета определяется его вариант — в выемке или на насыпи. Для кювета в выемке добавляется звено с выходом на рельеф с учетом откоса выхода на рельеф. Для кювета в насыпи с учетом ширины бокового откоса создается берма.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции отображает звенья, формирующие кювет с условием насыпи.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Точка отсчета, Верх | Точка привязки, Начало кювета |
| P2 | Верх, Кювет_Внутр | Дно кювета с максимальным приближением к точке привязки |
| P3 | Верх, Кювет_Внешн | Дно кювета с максимальным удалением от точки привязки |
| P4 - P5 | Верх | |
| P6 | Выход на рельеф | Точка выхода на рельеф |
| L1 | Верх, Кювет_Внутр | |
| L2 | Верх, Кювет_Дно | |
| L3 | Верх, Кювет_Внешн | |
| L4-L5 | Верх |

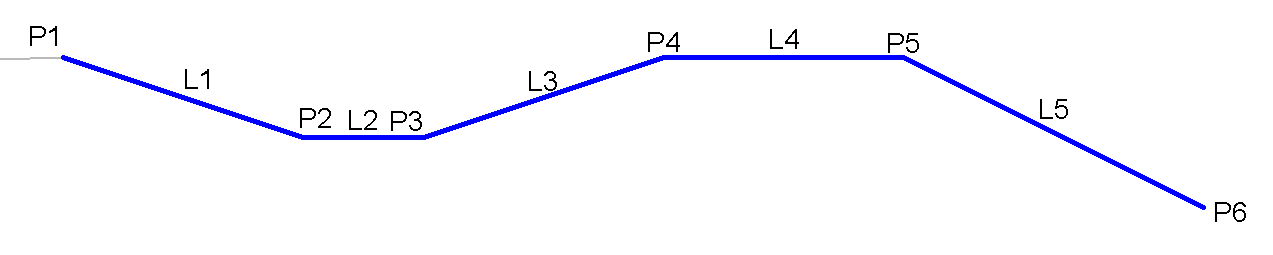

Диаграмма кодирования
