Элемент конструкции «ЗадерненнаяФильтрационнаяПолоса» используется для вставки звеньев с целью создания задерненной фильтрационной полосы для очистки ливневых вод.
Присоединение
Точка привязки расположена на внутреннем крае задерненной фильтрационной полосы. Данный компонент можно присоединить к правой или левой стороне.

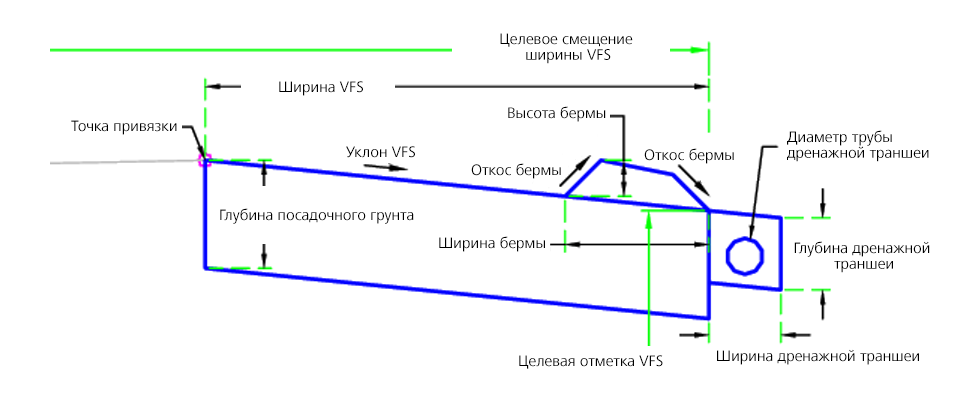

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Добавить выходное отверстие дренажной траншеи | Добавление выходного отверстия дренажной траншеи в конец фильтра | Да / Нет | Да |
| Откос бермы | Откос бермы | Числовое, положительное | 1 ( : 1) |
| Ширина бермы | Ширина бермы | Числовое, положительное |
2 фута 0,6 м |
| Высота бермы | Высота бермы | Числовое, положительное |
0,5 фута 0,15 м |
| Добавить берму на пяту | Добавление бермы на пяту для сбора воды | Да / Нет | Да |
| Глубина посадочного грунта | Глубина посадочного грунта | Числовое, положительное |
1,5 фута 0,45 м |
| Добавить посадочный грунт | Добавление посадочного грунта | Да / Нет | Да |
| Уклон VFS | Уклон задерненной фильтрационной полосы (VFS) | Числовое | -10% |
| Ширина VFS | Ширина задерненной фильтрационной полосы (VFS) | Числовое, положительное |
15 футов 4,5 м |
| Диаметр трубы дренажной траншеи | Диаметр трубы дренажной траншеи | Числовое, положительное |
0,5 фута 0,15 м |
| Глубина дренажной траншеи | Глубина дренажной траншеи | Числовое, положительное |
1 фут 0,3 м |
| Ширина дренажной траншеи | Ширина дренажной траншеи | Числовое, положительное |
1 фут 0,3 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Ширина VFS | Может использоваться для переопределения значения смещения задерненной фильтрационной полосы и привязки ее края к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка VFS | Может использоваться для переопределения задерненной фильтрационной полосы и привязки отметки к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Проектная поверхность и параллельное основание с заданной шириной и глубиной вставляются, начиная с точки привязки. Вертикальные звенья замыкают форму на одном из концов задерненной фильтрационной полосы. Выполняется построение дополнительной бермы на дальнем крае задерненной фильтрационной полосы. Выполняется построение дополнительной дренажной траншеи на крае задерненной фильтрационной полосы.
Работа в режиме компоновки
Данный элемент в режиме компоновки отображает все звенья, использующие входные параметры.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P2 | Фильтр_Наруж | Наружный край задерненной фильтрационной полосы |
| P5-P7 | Берма | |
| P11 | Pipe_Invert | Дно трубы дренажной траншеи |
| L1 | Фильтр, Верх | Верх задерненной фильтрационной полосы |
| L2, L7 | База отсчета | |
| L5 | Верх, ДренажнаяТраншея | Верх дренажной траншеи |
| L9 | Pipe | |
| L10-12 | Берма | |
| S1 | VFS | Задерненная фильтрационная полоса |
| S2 | Берма | |
| S3 | ДренажнаяТраншея | Дренажная траншея |

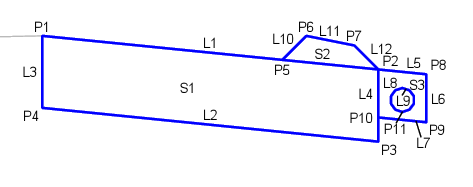

Диаграмма кодирования
