Элемент конструкции «ТрубаЗаБордюром» используется для размещения бордюра и водосборного лотка с трубой за бордюром и водосборным лотком. За бордюром также размещается берма.
Присоединение
Точкой привязки является точка кромки водосборного лотка.

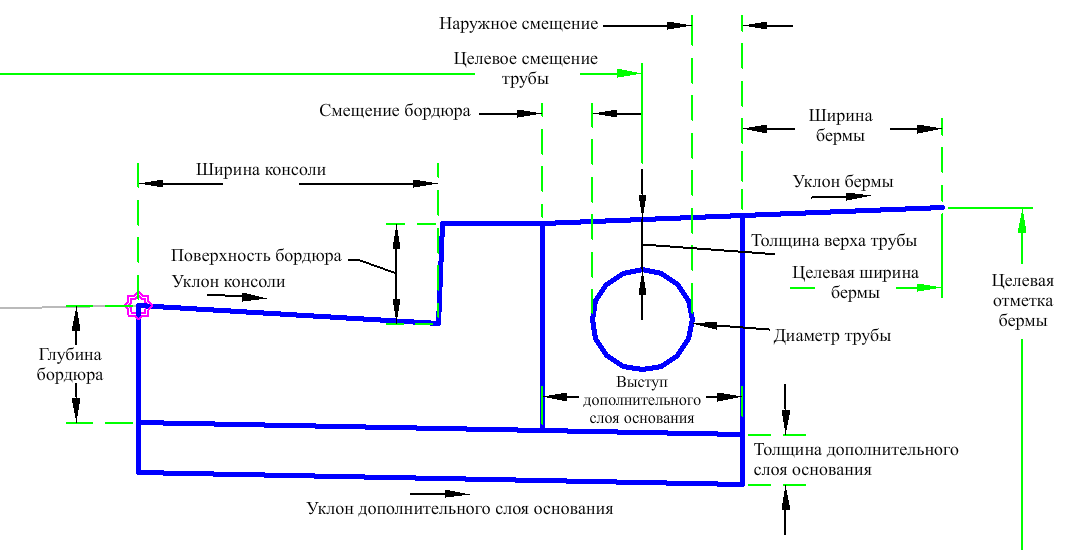

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа |
Справа |
|
Ширина кромки |
Ширина от кромки водосборного лотка до поточной линии. | Числовой |
1,5 фута 0,45 м |
|
Уклон кромки |
Откос водосборного лотка, %. | Числовой |
6 (%) |
|
Поверхность бордюра |
Высота от поточной линии до верха бордюра. | Числовой |
0,5 фута 0,15 м |
|
Глубина бордюра |
Глубина бордюра в точке кромки. | Числовое, положительное |
0,583 фута 0,18 м |
|
Толщина дополнительного слоя основания |
Толщина дополнительного слоя основания в точке привязки (нулевое значение — пропустить). | Числовое, положительное |
0,25 фута 0,08 м |
|
Выступ дополнительного слоя основания |
Расстояние, на которое дополнительный слой основания удлиняется за край бордюра. | Числовой |
1 фут 0,3 м |
|
Ширина бермы |
Ширина полосы между обочиной и тротуаром. | Числовое, положительное |
1 фут 0,3 м |
|
Уклон бермы |
Откос бермы, %. | Числовой |
4 (%) |
|
Диаметр трубы |
Диаметр дренажной трубы. | Числовое, положительное |
0,5 фута 0,15 м |
|
Смещение бордюра |
Расстояние от задней части бордюра до дренажной трубы. | Числовой |
0,25 фута 0,08 м |
|
Внешнее смещение |
Расстояние от дренажной трубы до края подстилающего слоя трубы. | Числовое, положительное |
0,25 фута 0,08 м |
|
Уклон дополнительного слоя основания |
Откос дополнительного слоя основания, %. | Числовое |
2 (%) |
|
Толщина верха трубы |
Расстояние от дна дренажной трубы до дна подстилающего слоя трубы. | Числовое, положительное |
0,25 фута 0,08 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Ширина бермы |
Может использоваться для переопределения значения ширины бермы и привязки ширины бермы к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
|
Отметка бермы |
Может использоваться для переопределения откоса бермы и привязки отметки бермы к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
|
Смещение трубы |
Может использоваться для переопределения значения смещения трубы и привязки трубы к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Элемент конструкции используется для создания формы простого бордюра и водосборного лотка с точкой привязки на кромке водосборного лотка. Далее труба размещается позади бордюра с применением материала подстилающего слоя. После этого берма размещается за материалом подстилающего слоя трубы.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает компоненты бордюра с водосборным лотком и бермы на основе заданных входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Кромка, сверху | Точка кромки водосборного лотка |
| P2 | ЛинияСтока_ВодосборныйЛоток | Точка линии стока водосборного лотка |
| P3 | ВерхБордюра | Верх бордюра |
| P4 | НизБордюра | Низ бордюра |
| P5–P6 | Основ_Бордюр | Верхняя часть основания под бордюром |
| P7 | Дополнительный слой основания, база отсчета | Нижняя часть основания под бордюром |
| P8 | Выступ дополнительного слоя основания | Верхняя часть основания под трубой |
| P9 | Дополнительный слой основания, база отсчета | Нижняя часть основания под трубой |
| P10 | Верх | |
| P11 | ВерхТрубы | Верхняя часть трубы |
| P12 | ЦентрТрубы | Центр трубы |
| P13 | ДноТрубы | Дно трубы |
| P14 | Сверху, ШиринаБермы | Конец бермы |
| P15 | Выступ дополнительного слоя основания | Задняя часть дополнительного слоя основания |
| L1 | Верх, Бордюр, Кромка | Кромка бордюра |
| L2 | Верх, Бордюр, ПоверхностьБордюра | Поверхность бордюра |
| L3 | Верх, Бордюр, ВерхБордюра | Верх бордюра |
| L4-L5 | Основ_Бордюр | Края бордюра |
| L6 | ЗадняяЧасть_Бордюра | Задняя поверхность бордюра |
| L7 | Толщина дополнительного слоя основания, База отсчета | Верхняя часть дополнительного слоя основания под бордюром |
| L8 | Выступ дополнительного слоя основания | Верхняя часть дополнительного слоя основания за бордюром |
| L9 | Дополнительный слой основания, база отсчета | Звено дополнительного слоя основания под трубой |
| L10 | База отсчета, Дополнительный слой основания | Низ дополнительного слоя основания |
| L11 | Верх, Берма | Берма |
| L12 | Труба | |
| L13 | Сверху, ШиринаБермы | Берма |
| L14 | Выступ дополнительного слоя основания | |
| L15 | База отсчета | |
| S1 | Бордюр | |
| S2 | Дополнительный слой основания | |
| S3 | Засыпка | Материал вокруг трубы |

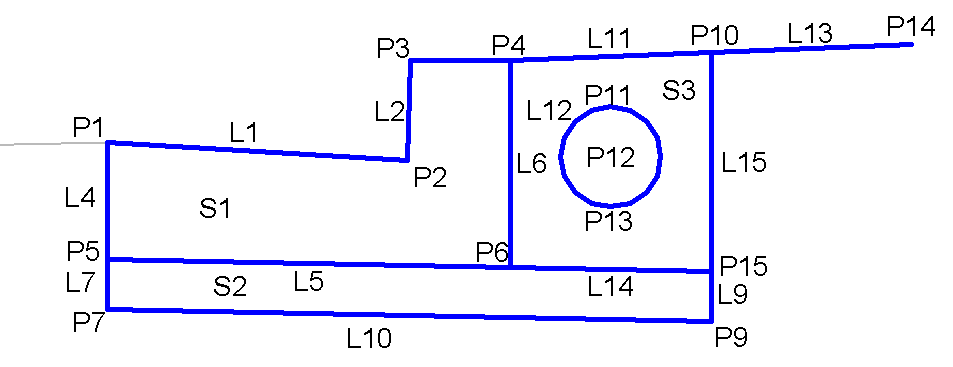

Диаграмма кодирования
