ПростаяВыемкаСПлощадкой

Элемент конструкции «ПростаяВыемкаСПлощадкой» позволяет создать простую площадку/обочину с параметром выемки. Этот элемент конструкции имеет выход на рельеф только для выемки.

Присоединение

Точкой привязки является крайняя внутренняя точка на звеньях профилирования, предшествующих конструкции площадки.

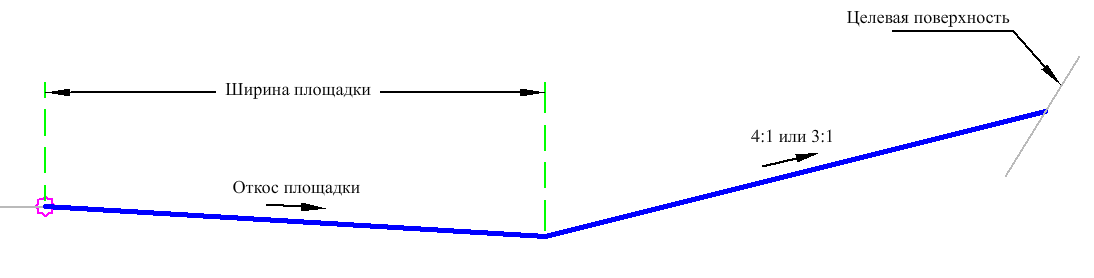

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции.	Слева / Справа	Справа
Ширина площадки	Ширина полосы.	Числовое, положительное	5 футов 1,5 м
Откос площадки	Откос площадки, %.	Числовой	-6 ( % )

Параметр

Описание

Тип

По умолчанию

Сторона

Указывает сторону, на которой требуется разместить элемент конструкции.

Слева / Справа

Справа

Ширина площадки

Ширина полосы.

Числовое, положительное

5 футов

1,5 м

Откос площадки

Откос площадки, %.

Числовой

-6 ( % )

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Поверхность выхода на рельеф	Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности	Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Для прорисовки площадки используются заданные входные параметры. Далее рассчитывается высота выхода на рельеф. Если расстояние меньше 25 футов (7,5 м), используется выход на рельеф с откосом 4:1. Если высота меньше 35 футов (10,5 м), используется выход на рельеф с откосом 3:1. В противном случае используется выход на рельеф с откосом 2:1.

Для насыпи откос выхода на рельеф не создается.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает звенья, формирующие площадку, и звено для выхода на рельеф в выемке.

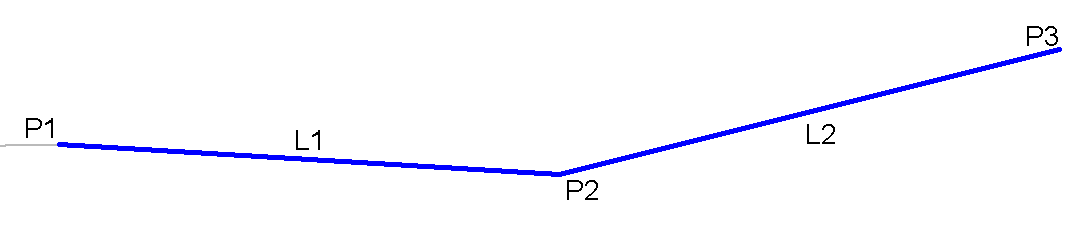

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Верх, Точка отсчета
P2	Верх, ПлощадкаВнешн	Наружная точка площадки
P3	Точка_выхода_на_рельеф	Точка выхода на рельеф
L1, L2	Верх
