Элемент конструкции «БазоваяБермаСОднойЦелОтметкой» представляет собой простую берму и используется для вставки звеньев, формирующих фиксированные откосы выемки или насыпи с одной бермой.
Можно определить ширину и глубину канавы у берм, а также задать одну целевую поверхность в точке бермы.
Присоединение
Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

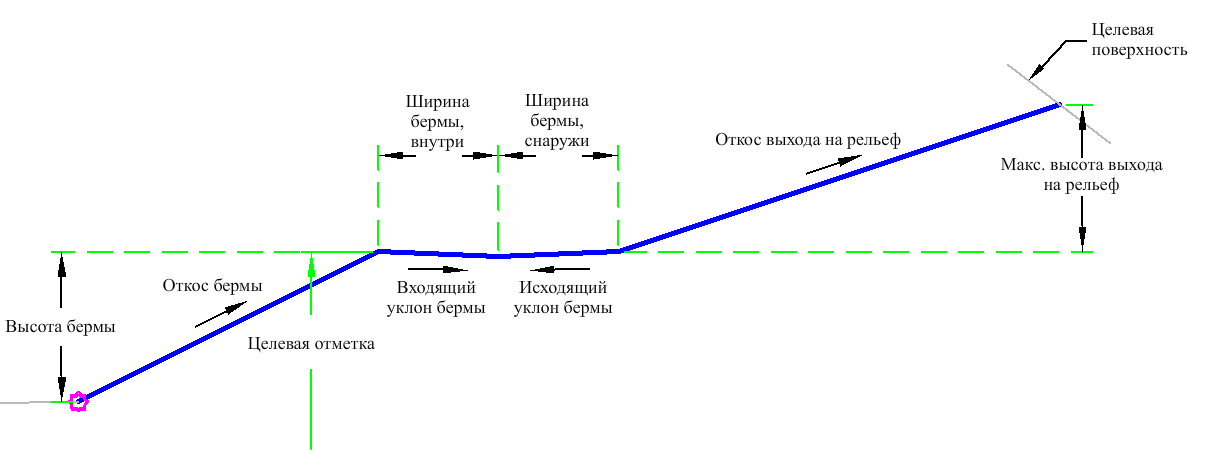

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции. |
Слева / Справа |
Справа |
|
Макс. высота выхода на рельеф |
Максимально допустимая высота для звена выемки и насыпи, оканчивающегося выходом на рельеф, при отсутствии берм. |
Числовой |
15,0 футов 4,5 м |
|
Высота бермы |
Максимально допустимая высота бермы до следующей бермы. |
Числовой |
10,0 футов 3,0 м |
|
Откос бермы |
Откос между бермами. |
Числовое, положительное |
1 (: 1) |
|
Входящий уклон бермы |
Положительный/отрицательный откос бермы в %. Положительные откосы направлены вверх в направлении увеличения смещения. |
Числовой |
4 (%) |
|
Ширина бермы, внутри |
Ширина бермы до поточной линии. |
Числовое, положительное |
4 фута 1,2 м |
|
Исходящий уклон бермы |
Положительный/отрицательный откос бермы в %. Положительные откосы направлены вверх в направлении увеличения смещения. |
Числовой |
4 (%) |
|
Ширина бермы снаружи |
Ширина бермы от линии потока. |
Числовой |
4 фута 1,2 м |
|
Откос выхода на рельеф |
Откос для выхода на рельеф. |
Числовое, положительное |
2 (: 1) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Требуется |
|
Elevation Target (Целевая отметка) |
Может использоваться для переопределения отметки бермы и привязки к профилю. Для этого в качестве целевых могут использоваться следующие типы объектов: профили, 3D-полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Точка привязки используется как точка исходного отсчета. Отметка точки отсчета проверяется по отношению к целевой поверхности для определение сечения - находится ли он в условии выемки или насыпи. Далее создается первое звено до целевой отметки или, если это значение не задано, до высоты бермы. Добавляются звенья бермы. Точка отсчета восстанавливается до внешнего края бермы, а затем определяется звено с выходом на рельеф.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции прорисовывает откос выемки с бермой.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 - P5 | Верх | |
| P5 | Выход на рельеф | Точка выхода на рельеф и точка выхода на рельеф для условия выемки или насыпи. Применимо только к действительной точке выхода на рельеф. |
| L1 - L4 | Верх |

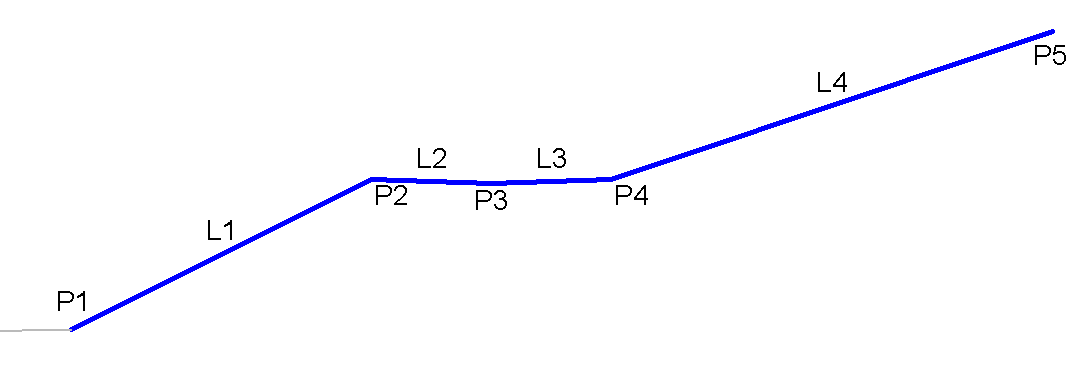

Диаграмма кодирования
