Этот элемент конструкции вставляет шумозащитное ограждение с опцией выбора материала верхнего слоя грунта.
Присоединение
Точка привязки находится на внутренней кромке ограждения, обычно размещающегося на наружном крае проезжей части, обочины или другого элемента дорожного полотна.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа | Справа |
| Ширина поверху | Ширина верхней части верхнего ограждения | Числовое, положительное |
1,0 м 3,0 фута |
| Внутренний откос | Значение внутреннего откоса звена ограждения, заданное по умолчанию | Числовое | 1:1.5 |
| Наружный откос | Значение наружного откоса звена ограждения, заданное по умолчанию | Числовое | 1:1.5 |
| Высота | Задает высоту ограждения, измеренную от отметки точки привязки. | Числовое, положительное |
3,00 м 9,00 футов |
| Толщина верхнего слоя грунта | Задает глубину облицовочного материала вдоль звена, оканчивающегося на выходе на рельеф. При вводе нулевого значения облицовочный материал не добавляется. | Числовое, положительное | 0.0 |
| Код формы верхнего слоя грунта | Задает код формы для материала верхнего слоя грунта | Текстовая строка | Верхний слой грунта |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Описание | Статус |
|---|---|---|
| Целевая поверхность | Может быть использован для привязки задней поверхности ограждения к существующей поверхности при заданном пользователем значении откоса. Следующие объекты могут использоваться в качестве целевых для задания поверхностей: поверхности. | Не обязательно |
Выходные параметры
| Параметр | Описание | Тип |
|---|---|---|
| Верхняя отметка ограждения | Отметка средней точки верхнего звена ограждения | Числовое |
| Смещение верха ограждения | Смещение средней точки верхнего звена ограждения | Числовое |
| Толщина верхнего слоя грунта | Толщина материал верхнего слоя грунта | Числовое |
| Наружный откос | Значение наружного откоса звена шумозащитного ограждения | Числовое |
| Конечное смещение ограждения | Смещение конечной точки шумозащитного ограждения. | Числовое |
| Конечная отметка ограждения | Отметка конечной точки шумозащитного ограждения | Числовое |
Режим

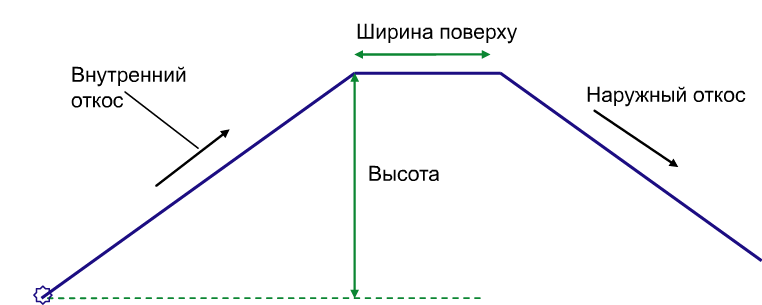

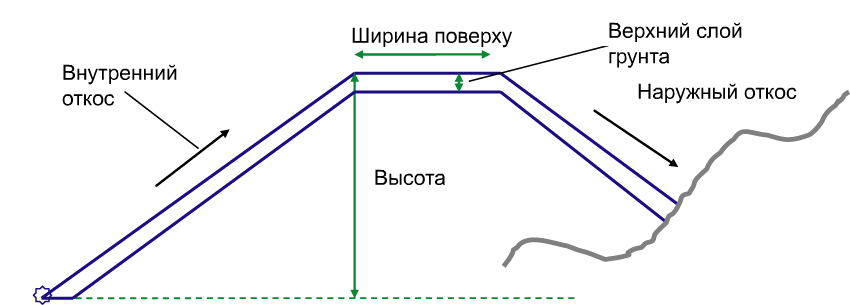

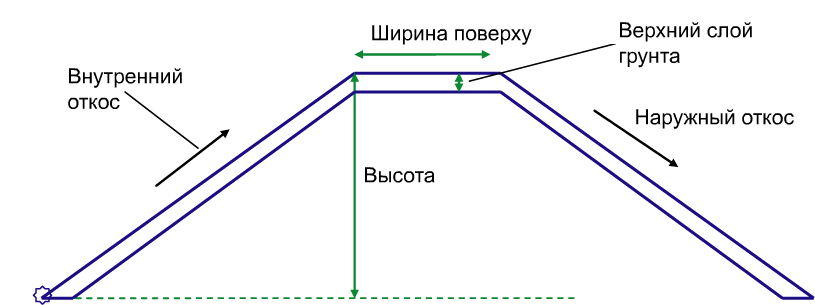

Это шумозащитное ограждение прорисовывается из точки привязки с заданными пользователем значениями внутреннего и наружного откоса. Если значение обрезки для ширины верхней части установлено равным нулю, результатом будет шумозащитное ограждение треугольной формы. Затем, если для данного элемента конструкции выбран слой верхнего слоя грунта, вставляется слой облицовочного материала, как показано на рисунке ниже. (Примечание: горизонтальное звено вставляется в точке привязки таким образом, что толщина материала равняется заданному значению).
Если значение наружного откоса связано с поверхностью, высота этой стороны корректируется в соответствии с выходом на рельеф на поверхности, как показано ниже.
Если значение наружного откоса не связано с поверхностью, для высоты этой стороны устанавливается выбранное значение. Затем, если поверхность в этой точке выше верха ограждения, звено наружного откоса снова вычерчивается вниз с заданными значениями откоса и высоты.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции прорисовывает звенья на основании значений параметров по умолчанию, включая высоту наружного откоса.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Тип | Codes (Коды) | Описание |
|---|---|---|
| P2 | ПС_Верх | Верхняя точка ограждения |
| P3 | ПС_Снаружи | Точка выхода на рельеф дополнительного слоя основания |
| P3 | Выход на рельеф | Только если задана целевая поверхность |
| P4 | Берма_Внутр | Внутренний край верхней части ограждения (только, если значение ширины верхней части не равно нулю) |
| P5 | Берма_Внешн | Внешний край верхней части ограждения (только если значение ширины верхней части не равно нулю) |
| L1, L2,L3 | Верх | Проектная поверхность обочины |
| L1, L2,L3 | База отсчета | Только если для толщины верхнего слоя грунта установлено нулевое значение |
| L4 - L7 | База отсчета | Только если величина толщины верхнего слоя грунта имеет положительное значение |
| L8 | База отсчета | Только если не установлена целевая поверхность |
| S1 | Пользовательский код | Пользовательский код для верхнего слоя грунта (по умолчанию - Верхний слой грунта) |

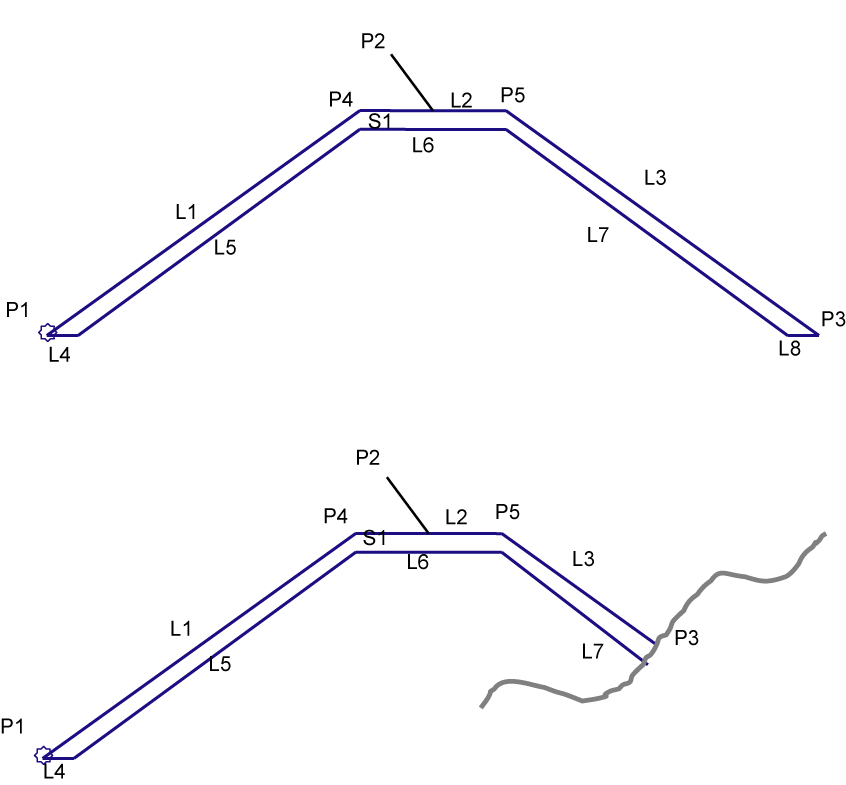

Диаграмма кодирования
