Элемент конструкции «ВодопроницаемоеПокрытие» используется для вставки звеньев и форм с целью создания водопроницаемого дорожного покрытия с возможностью устройства подземного дренажа.
Присоединение
Точка привязки расположена на внутренней кромке водопроницаемого дорожного покрытия. Данный компонент можно присоединить к правой или левой стороне.

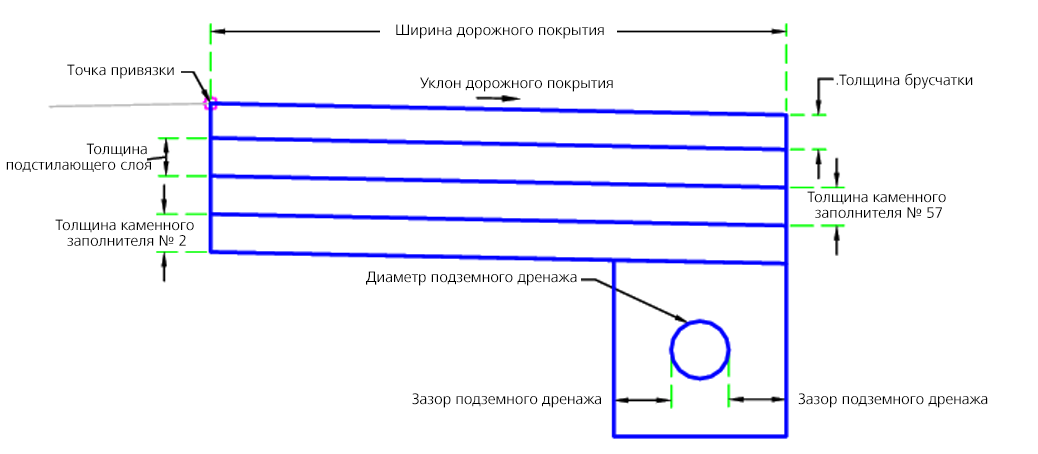

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Толщина брусчатки | Толщина брусчатки | Числовое, положительное |
0,26 фута 0,08 м |
| Толщина подстилающего слоя | Толщина подстилающего слоя | Числовое, положительное |
0,17 фута 0,05 м |
| Толщина каменного заполнителя № 57 | Толщина каменного заполнителя № 57 | Числовое, положительное |
0,33 фута 0,10 м |
| Толщина каменного заполнителя № 2 | Толщина каменного заполнителя № 2 | Числовое, положительное |
0,5 фута 0,15 м |
| Добавить подземный дренаж | Необходимо добавить подземный дренаж | Да / Нет | Да |
| Диаметр подземного дренажа | Диаметр дренажа | Числовое, положительное |
0,5 фута 0,15 м |
| Зазор подземного дренажа | Расстояние вокруг подземного дренажа до скального грунта | Числовое, положительное |
0,5 фута 0,15 м |
| Ширина дорожного покрытия | Ширина дорожного покрытия | Числовое, положительное |
24 фута 7,3 м |
| Добавить водонепроницаемую облицовку | Добавление водонепроницаемой облицовки под дорожным покрытием | Да / Нет | Нет |
| Уклон дорожного покрытия | Уклон дорожного покрытия | Числовое | -2% |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Дно подземного дренажа | Может использоваться для переопределения отметки дна подземного дренажа. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка дорожного покрытия | Может использоваться для переопределения уклона дорожного покрытия. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Ширина водопроницаемого дорожного покрытия | Может использоваться для переопределения ширины дорожного покрытия. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Целевая отметка подземного дренажа | Может использоваться для переопределения значения смещения трубы и привязки трубы к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Уклон водопроницаемого дорожного покрытия определяется входными параметрами или целевыми смещениями (если они заданы). Построение формы водопроницаемого дорожного покрытия выполняется на основе входных параметров. Если используется подземный дренаж, в этом случае создается труба подземного дренажа и окружающий материал. Подземный дренаж расположен на кромке дорожного покрытия, кроме случаев, когда целевые значения изменяют местоположение и отметку. Если добавлена водонепроницаемая облицовка, то коды звеньев назначаются для дня и наружных сторон создаваемых звеньев.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции прорисовывает водопроницаемое дорожное покрытие в соответствии с входными параметрами.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1, P2, P3, P4 | Брусчатка | Край брусчатки |
| P5, P6 | Подстилающий слой | Край подстилающего слоя |
| P7, P8 | Камень57 | Край подстилающего слоя из каменного заполнителя 57 |
| P8,P9 | Камень2 | Край подстилающего слоя из каменного заполнителя 2 |
| P12, P13 | ПодложкаПодземногоДренажа | Край подстилающего слоя подземного дренажа |
| P14 | Труба, Дно | Дно трубы |
| L1 | Верх, Брусчатка | Верх брусчатки |
| L2 | Брусчатка | Низ брусчатки |
| L3 | Подстилающий слой | Нижняя часть подстилающего слоя |
| L4 | Камень57 | Низ каменного заполнителя 57 |
| L5 | Камень2, База_отсчета | Низ каменного заполнителя 2 |
| L6 | ПодложкаПодземногоДренажа, База_отсчета | Подстилающий слой подземного дренажа |
| L6-14, L16-17 | Водонепроницаемая_Облицовка | (Необязательно) Код звена водонепроницаемой облицовки |
| S1 | Брусчатка | |
| S2 | Подстилающий слой | |
| S3 | Камень57 | |
| S4 | Камень2 | |
| S5 | ПодложкаПодземногоДренажа | Подстилающий слой подземного дренажа |

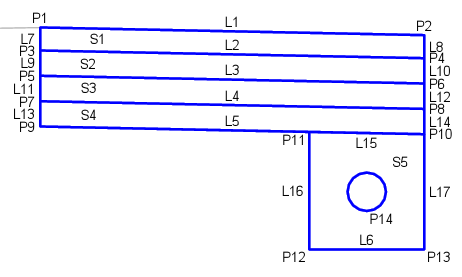

Диаграмма кодирования
