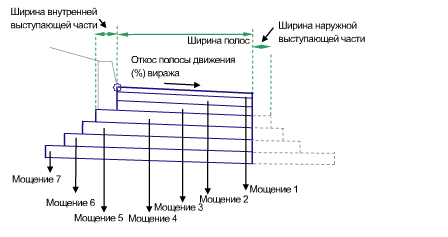

С помощью данного элемента конструкции создаются представления поперечного сечения полосы движения, состоящей из нескольких слоев. Ширина слоев может изменяться. При использовании этого элемента конструкции значение виража наружной полосы движения применяется для трассы базовой линии в модели коридора.
Присоединение
Точка привязки находится на внутреннем крае полосы на проектной поверхности. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, в направлении которой вставляется элемент конструкции. | Слева / Справа | Справа |
| Точка гребня на внутренней стороне | Указывает, что внутренний край проезжей части дороги будет считаться гребнем | Да / Нет | Нет |
| Ширина полос движения | Ширина полосы от смещения внутреннего края до смещения наружного края | Числовое, положительное |
3,6 м 12,0 футов |
| Стандартный поперечный уклон в % | Параметр "Стандартный поперечный уклон в %" полосы используется в случае, если не задан поперечный уклон виража для трассы | Числовое | -2.0 |
| Имя покрытия 1 | Имя слоя покрытия 1 | Текстовая строка | НЦ |
| Толщина покрытия 1 | Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Имя покрытия 2 | Имя слоя покрытия 2 | Текстовая строка | WMM |
| Толщина покрытия 2 | Толщина слоя покрытия 2 (если равна нулю - покрытия нет) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 2 | Указывает способ задания ширины покрытия 2 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 2 | Указывает ширину внутренней выступающей части слоя покрытия 2 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 2 | Указывает ширину наружной выступающей части слоя покрытия 2 | Числовое, положительное | 0 |
| Имя покрытия 3 | Имя слоя покрытия 3 | Текстовая строка | WMM |
| Толщина покрытия 3 | Толщина слоя покрытия 3 (нулевое значение - пропустить) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 3 | Указывает способ задания ширины покрытия 3 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 3 | Указывает ширину внутренней выступающей части слоя покрытия 3 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 3 | Указывает ширину наружной выступающей части слоя покрытия 3 | Числовое, положительное | 0 |
| Имя покрытия 4 | Имя слоя покрытия 4 | Текстовая строка | WMM |
| Толщина покрытия 4 | Толщина слоя покрытия 4 (нулевое значение - пропустить) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 4 | Указывает способ задания ширины покрытия 4 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 4 | Указывает ширину внутренней выступающей части слоя покрытия 4 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 4 | Указывает ширину наружной выступающей части слоя покрытия 4 | Числовое, положительное | 0 |
| Имя покрытия 5 | Имя слоя покрытия 5 | Текстовая строка | WMM |
| Толщина покрытия 5 | Толщина слоя покрытия 5 (нулевое значение - пропустить). | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 5 | Указывает способ задания ширины покрытия 5 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 5 | Указывает ширину внутренней выступающей части слоя покрытия 5 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 5 | Указывает ширину наружной выступающей части слоя покрытия 5 | Числовое, положительное | 0 |
| Имя покрытия 6 | Имя слоя покрытия 6 | Текстовая строка | ДОПОЛНИТЕЛЬНЫЙ СЛОЙ ОСНОВАНИЯ |
| Толщина покрытия 6 | Толщина слоя покрытия 6 (нулевое значение - пропустить) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 6 | Указывает способ задания ширины покрытия 6 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 6 | Указывает ширину внутренней выступающей части слоя покрытия 6 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 6 | Указывает ширину наружной выступающей части слоя покрытия 6 | Числовое, положительное | 0 |
| Имя покрытия 7 | Имя слоя покрытия 7 | Текстовая строка | Дополнительный слой основания |
| Толщина покрытия 7 | Толщина слоя покрытия 7 (нулевое значение - пропустить). | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 7 | Указывает способ задания ширины покрытия 7 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 7 | Указывает ширину внутренней выступающей части слоя покрытия 7 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 7 | Указывает ширину наружной выступающей части слоя покрытия 7 | Числовое, положительное | 0 |
| Имя покрытия 8 | Имя слоя покрытия 8 | Текстовая строка | |
| Толщина покрытия 8 | Толщина слоя покрытия 8 (если равна нулю - покрытия нет) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 8 | Указывает способ задания ширины покрытия 8 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 8 | Указывает ширину внутренней выступающей части слоя покрытия 8 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 8 | Указывает ширину наружной выступающей части слоя покрытия 8 | Числовое, положительное | 0 |
| Имя покрытия 9 | Имя слоя покрытия 9 | Текстовая строка | |
| Толщина покрытия 9 | Толщина слоя покрытия 9 (если равна нулю - покрытия нет) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 9 | Указывает способ задания ширины покрытия 9 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 9 | Указывает ширину внутренней выступающей части слоя покрытия 9 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 9 | Указывает ширину наружной выступающей части слоя покрытия 9 | Числовое, положительное | 0 |
| Имя покрытия 10 | Имя слоя покрытия 10 | Текстовая строка | |
| Толщина покрытия 10 | Толщина слоя покрытия 10 (если равна нулю - покрытия нет) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Способ задания ширины покрытия 10 | Указывает способ задания ширины покрытия 10 | Текстовая строка, поле со списком возможных вариантов: Соответствие по верхнему слою дорожного покрытия, Ширина, Смещение внутреннего края - смещение наружного края, Смещение внутреннего края - ширина | Соответствие по верхнему слою дорожного покрытия |
| Ширина внутренней выступающей части покрытия 10 | Указывает ширину внутренней выступающей части слоя покрытия 10 | Числовое, положительное | 0 |
| Ширина наружной выступающей части покрытия 10 | Указывает ширину наружной выступающей части слоя покрытия 10 | Числовое, положительное | 0 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Описание | Статус |
|---|---|---|
| Ширина полос движения | Может использоваться для переопределения фиксированного значения "Ширина полосы" и привязки края полосы к смещенной трассе. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка наружных полос | Может использоваться для переопределения нормального поперечного уклона полосы и привязки наружного края полосы движения к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Выходные параметры
| Параметр | Описание | Тип |
|---|---|---|
| Ширина полос движения | Ширина полосы | Числовое |
| Поперечный уклон полосы в % | Поперечный уклон полосы в % | Числовое |
Режим
Каждый слой имеет собственные параметры создания выступов с внутренней и с наружной стороны. Внутренние и наружные выступы задают дополнительную ширину с наружной или внутренней стороны относительно расположенного непосредственно над ним слоя дорожного покрытия.

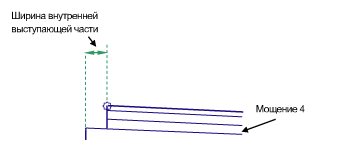

Пример 1
Ширина внутренней выступающей части покрытия = 0,5 м
Ширина наружной выступающей части покрытия = 0 м
При вставке справа

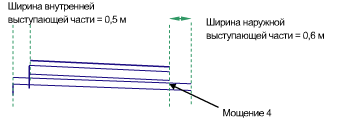

Пример 2:
Ширина внутренней выступающей части покрытия = 0,5 м
Ширина наружной выступающей части покрытия = 0,6 м
При вставке справа
Ширина выступа всегда указывается как положительное значение.
Ширина слоя покрытия может задаваться следующими способами:
- Указанием того, что ширина покрытия равна ширине непосредственно расположенного над ним дорожного покрытия.
- Указанием ширины дорожного покрытия.
Указанием ширины внутреннего и внешнего выступа слоя дорожного покрытия таким образом, что ширина слоя дорожного покрытия является расстоянием между внутренним и внешним смещениями.
Указанием ширины внутреннего выступа слоя дорожного покрытия и ширины дорожного покрытия таким образом, что наружный слой дорожного покрытия рассчитывается автоматически.
При использовании виража в случае изменения поперечного уклона покрытия требуется удаление перелома.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья, определенные входными параметрами.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка/Звено | Codes (Коды) | Описание |
|---|---|---|
| P1 | ETW | Край проезжей части на проектной поверхности |
| P1 | Crown | Точка гребня на проектной поверхности (может отсутствовать) |
| P2 | Lane | Внешний край полосы на проектной поверхности |
| P3 | ETW_Pave1 | Край проезжей части на слое Покрытие1 |
| P3 | Crown_Pave1 | Точка гребня на слое "Покрытие1" (может отсутствовать) |
| P4 | Lane_Pave1 | Внешний край полосы на слое Покрытие1 |
| P5 | ETW_Pave2 | Край проезжей части на слое Покрытие2 |
| P5 | Crown_Pave2 | Точка гребня на слое "Покрытие2" (может отсутствовать) |
| P6 | Lane_Pave2 | Внешний край полосы на слое Покрытие2 |
| P7 | КПЧ_Покрытие3 | Край проезжей части на слое Покрытие3 |
| P7 | Crown_Base | Точка гребня на слое "Покрытие3" (может отсутствовать) |
| P8 | Полоса_Основание | Внешний край полосы на слое основания |
| P9 | КПЧ_Осн | Край проезжей части полосы движения на дополнительном слое основания |
| P9 | Crown_Sub | Точка гребня на дополнительном слое основания (может отсутствовать) |
| P10 | Полоса_Осн | Внешний край полосы на дополнительном слое основания |
| L1 | Верх, Покрытие | Проектная поверхность |
| L2 | Pave1 | |
| L3 | Pave2 | |
| L4 | Основание | Поверхность основания |
| L5 | Дополнительный слой основания | Поверхность дополнительного слоя основания |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Основание | |
| S4 | Дополнительный слой основания |
Диаграмма кодирования
