Элемент конструкции «БордюрE1ОкругКларк» используется для вставки звеньев с целью создания бордюра в указанной точке вставки. Форма представляет бордюр типа Е1, соответствующий требованиям, принятым в округе Кларк.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.
Присоединение
Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

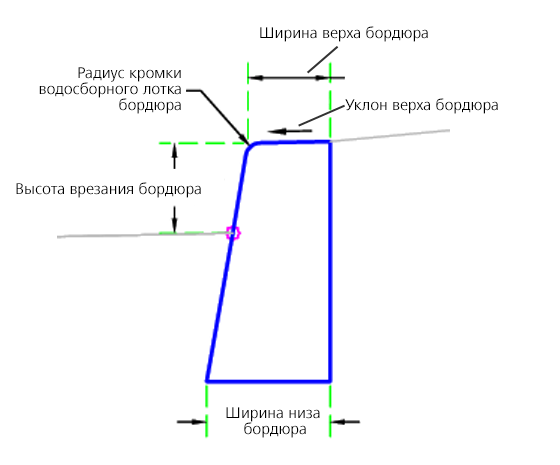

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Ширина низа бордюра | Ширина низа бордюра | Числовое, положительное |
8,25 дюйма 0,21 м |
| Ширина верха бордюра | Ширина верха бордюра | Числовое, положительное |
5,5 дюйма 0,14 м |
| Радиус края водосборного лотка бордюра | Радиус края водосборного лотка бордюра | Числовое, положительное |
1 дюйм 0,025 м |
| Общая высота бордюра | Общая высота бордюра | Числовое, положительное |
16 дюймов 0,40 м |
| Высота врезания бордюра | Высота врезания бордюра | Числовое, положительное |
6 дюймов 0,15 м |
| Верх откоса бордюра | Верх откоса бордюра | Числовое, положительное | 50 ( : 1) |
| Точка привязки | Точка привязки бордюра | Линия стока/задняя поверхность | Проекция поверхности |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
Нет.
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Этот элемент конструкции используется для построения бордюра типа Е1 в соответствии с требованиями, принятыми в округе Кларк, и формы бордюра с точкой привязки на линии стока или на задней поверхности бордюра.
Работа в режиме компоновки
В режиме размещения этот элемент конструкции прорисовывает форму бордюра в соответствии с заданными входными параметрами.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | ЛинияСтока_ВодосборныйЛоток | Линия стока бордюра |
| P3 | Верх_Бордюр | Верх бордюра |
| P4 | Задн_бордюр | Задняя поверхность бордюра |
| L1 - L3 | Верх, бордюр | Верх бордюра |
| L4 - L6 | База_отсчета, Бордюр | База отсчета бордюра |
| S1 | Бордюр | Бетонная форма бордюра |
Диаграмма кодирования
