Данный элемент конструкции создает ров с горизонтальным дном и равными боковыми откосами, глубина которого достигает 3 слоев материала засыпки. Ширина рва определяется заданной пользователем шириной и минимальным покрытием труб.
Присоединение
Точка привязки размещается на целевой поверхности в середине рва.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Боковой откос | Откос x : 1 боковых откосов канавы | Числовое, положительное | 3 : 1 |
| Толщина подстилающего слоя | Глубина подстилающего слоя | Числовое, положительное | 0.0 |
| Минимальное покрытие специальной засыпки | Минимальное покрытие специальной засыпки над трубой наибольшего наружного диаметра. | Числовое, положительное | 0.0 |
| Минимальная глубина специальной засыпки | Минимальная глубина для специальной засыпки под трубой наименьшего диаметра. Труба замеряется от наружного диаметра трубы. | Числовое, положительное | 0.0 |
| Ширина | Ширина дна рва | Числовое, положительное |
2,0 м 6,0 футов |
| Смещение трубопроводной сети 1 | Смещение от внешней линии трубы до бокового откоса рва | Числовое, положительное | 0.0 |
| Смещение трубопроводной сети 2 | Смещение от внешней линии трубы до бокового откоса рва | Числовое, положительное | 0.0 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Описание | Статус |
|---|---|---|
| Существующая поверхность | Существующая поверхность грунта для подключения к ней боковых откосов. В качестве целевых объектов для указания данной величины можно использовать объекты следующих типов: поверхности. | Требуется |
| Трубопроводная сеть 1 | Используется для указания трубопроводной сети 1. В качестве целевых объектов для указания данной трубопроводной сети можно использовать объекты следующих типов: трубопроводные сети. | Требуется |
| Трубопроводная сеть 2 | Используется для указания трубопроводной сети 2. В качестве целевых объектов для указания данной трубопроводной сети можно использовать объекты следующих типов: трубопроводные сети. | Не обязательно |
Выходные параметры
Нет.
Режим
В обоих случаях элемент конструкции будет определять дно рва по глубине и ширине рва на основе местоположения трубы (труб) в указанной трубопроводной сети. Значение "Минимальное покрытие специальной засыпки" определяется с помощью измерения расстояния от осевой линии трубы наибольшего диаметра, находящейся в выбранном сечении. Значение "Минимальная глубина специальной засыпки" определяется с помощью измерения расстояния от наружного диаметра дна трубы наименьшего диаметра, находящейся в выбранном пикете.

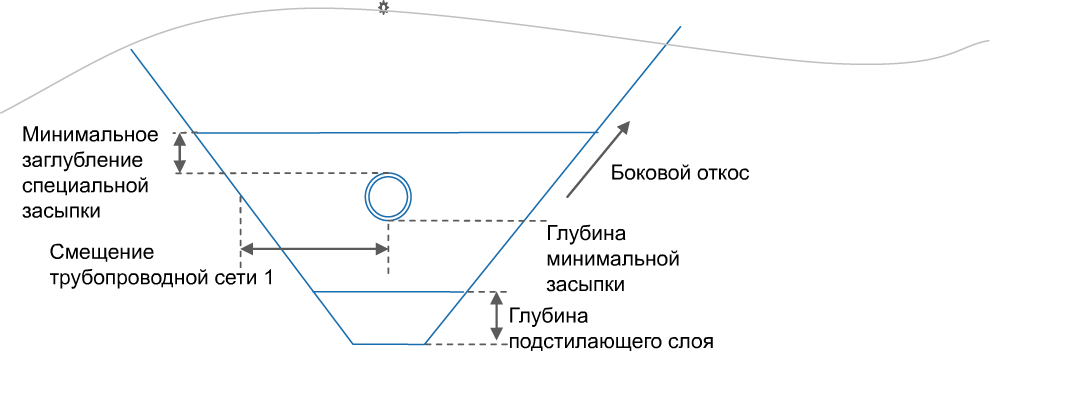

Случай 1: выбрана одна трубопроводная сеть
Если выбрана только трубопроводная сеть 1, то элемент конструкции будет искать осевую линию трубы выбранного пикета на расстоянии 3 фута (1 м) от контрольной базовой линии слева и справа. Примените значение смещения трубопроводной сети 1 по обеим сторонам для определения ширины рва или минимальной ширины, в зависимости от того, что больше. Значение смещения применяется от наружной стенки трубы, как показано на рисунке. Дно рва определяется как наружный диаметр трубы плюс "Минимальная глубина специальной засыпки" плюс "Толщина подстилающего слоя".

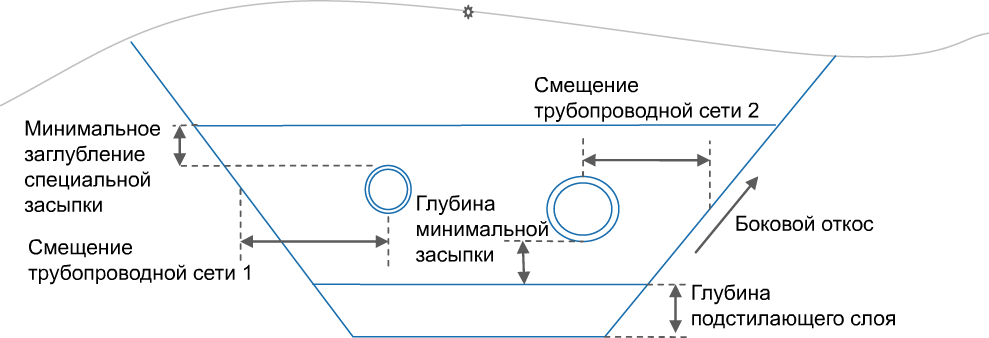

Случай 2: выбраны две трубопроводные сети
При выборе двух трубопроводных сетей предполагается, что трубопроводная сеть 1 находится слева от базовой линии. Предполагается, что трубопроводная сеть 2 находится справа от трассы. Глубина материала в соответствии с параметром "Минимальная глубина специальной засыпки" определяется как большая величина из двух наружных диаметров трубы плюс "Минимальное покрытие специальной засыпки". Дно рва по глубине определяется как меньшая величина из двух наружных диаметров трубы плюс "Минимальная глубина специальной засыпки" плюс "Толщина подстилающего слоя".
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции строит ров, как показано на предыдущих рисунках.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка/Звено | Codes (Коды) | Описание |
|---|---|---|
| P1, P2 | Канава_Дно | |
| P3, P4 | Канава_ВыхНаРлф | |
| P5, P6 | Канава_Основ | |
| P7, P8 | Канава_Засып | |
| L1 - L7 | База отсчета траншеи | |
| L1, L7, L8 | Канава_Засып | |
| L1, L2, L6, L7, L9 | Канава_Основ | |
| S1 | Канава_Основ | |
| S2 | Канава_Засып |

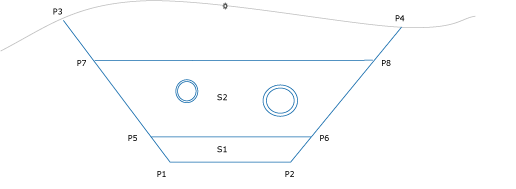

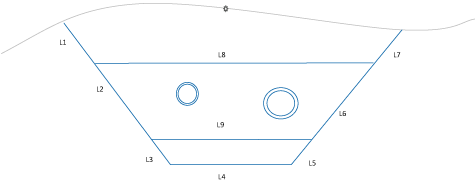

Диаграмма кодирования
