НаружнаяПолосаВиражаМногослойная

Этот элемент конструкции аналогичен элементу НаружнаяПолосаВиража. Тем не менее, в данном элементе конструкции имеются дополнительные слои, а откос нижнего слоя не равен откосу проектного профиля. Его величина определяется значениями высоты внутренней и внешней сторон.

Присоединение

Точка привязки находится (а) на внутреннем крае полосы движения на конечной поверхности, если точкой вставки является гребень, или (b) на наружном крае проезжей части, если точка вставки находится на крае проезжей части. Данный компонент можно присоединить к правой или левой стороне.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр Описание Тип По умолчанию
Сторона Указывает сторону, на которой требуется разместить элемент конструкции Слева / Справа Справа

Точка вставки

Задание точки вставки полосы движения на гребне или на крае проезжей части

Список параметров: "Гребень", "Край проезжей части"

Crown

Точка гребня на внутренней стороне Указывает, что внутренний край проезжей части дороги будет считаться гребнем Да / Нет Нет
Ширина Ширина полосы от смещения внутреннего края до смещения наружного края Числовое, положительное

3,6 м

12,0 футов

Стандартный поперечный уклон в % "Стандартный поперечный уклон в %" полосы используется в случае, если не задан поперечный уклон виража трассы Числовое -2.0
Поперечный уклон виража Определяет поперечный уклон виража для полосы движения Список вариантов выбора По умолчанию
Направление откоса Определяет направление поперечных уклонов дорожного покрытия: от гребня или к гребню Список вариантов выбора От гребня
Толщина покрытия 1 Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется) Числовое, не отрицательное

0,025 м

0,083 фута

Толщина покрытия 2 Толщина слоя покрытия 2 (если равна нулю - покрытия нет) Числовое, не отрицательное

0,025 м

0,083 фута

Толщина покрытия 3 Толщина слоя покрытия 3 (нулевое значение - пропустить) Числовое, не отрицательное

0,025 м

0,083 фута

Толщина слоя основания 1 Толщина слоя основания 1 (нулевое значение - пропустить). Числовое, не отрицательное

0,100 м

0,333 фута

Толщина слоя основания 2 Толщина слоя основания 2 (нулевое значение - пропустить). Числовое, не отрицательное

0,100 м

0,333 фута

Толщина слоя основания 3 Толщина слоя основания 3 (нулевое значение - пропустить). Числовое, не отрицательное

0,100 м

0,333 фута

Толщина дополнительного слоя основания 1 Толщина дополнительного слоя основания 1 (нулевое значение - пропустить). Числовое, не отрицательное

0,300 м

1,0 фут

Толщина дополнительного слоя основания 2 Толщина дополнительного слоя основания 2 (нулевое значение - пропустить). Числовое, не отрицательное

0,300 м

1,0 фут

Толщина внутренней части дополнительного слоя основания 3 Толщина дополнительного слоя основания 3 в точке привязки (нулевое значение - пропустить). Числовое, не отрицательное

0,300 м

1,0 фут

Толщина наружной части дополнительного слоя основания 3 Толщина дополнительного слоя основания 3 на кромке проезжей части (нулевое значение - пропустить). Числовое, не отрицательное

0,300 м

1,0 фут

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.

Параметр Тип Статус
Ширина Может использоваться для переопределения фиксированного значения "Ширина полосы" и привязки края полосы к смещенной трассе. Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. Не обязательно
Отметка наружных полос Может использоваться для переопределения нормального поперечного уклона полосы и привязки наружного края полосы движения к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. Не обязательно

Выходные параметры

Параметр Описание Тип
Ширина полос движения Ширина полосы Числовое
Поперечный уклон полосы в % Поперечный уклон полосы в % Числовое

Режим

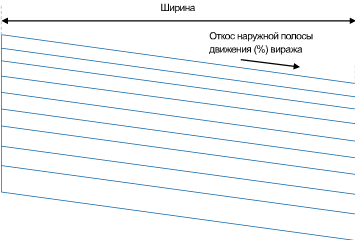

Этот элемент конструкции вставляется на сторону, указанную точкой привязки. Поперечный уклон всех звеньев, кроме L10, равен откосу, указанному для верхнего звена L1. Параметры звена L10 определяются толщиной внутренней части дополнительного слоя основания 3 и толщиной наружной части дополнительного слоя основания 3. На слоях покрытия 1 и 2 данного элемента конструкции можно создавать дополнительные выступы. Во всем остальном данный элемент конструкции аналогичен существующему элементу НаружнаяПолосаВиража.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает все звенья с использованием входных параметров.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма Codes (Коды) Описание
P1 ETW Край проезжей части на проектной поверхности
P1 Crown Точка гребня на проектной поверхности (может отсутствовать)
P2 Lane Внешний край полосы на проектной поверхности
P3 ETW_Pave1 Край проезжей части на слое Покрытие1
P3 Crown_Pave1 Точка гребня на слое "Покрытие1" (может отсутствовать)
P4 Lane_Pave1 Внешний край полосы на слое Покрытие1
P5 ETW_Pave2 Край проезжей части на слое Покрытие2
P5 Crown_Pave2 Точка гребня на слое "Покрытие2" (может отсутствовать)
P6 Lane_Pave2 Внешний край полосы на слое Покрытие2
P7 Crown_Pave3 Точка гребня на слое "Покрытие3" (может отсутствовать)
P8 Lane_Pave3 Внешний край полосы на слое покрытия 3
P9 ETW_Base1 Край проезжей части полосы движения на слое основания 1
P9 Crown_Base1 Точка гребня на слое основания 1 (может отсутствовать)
P10 Lane_Base1 Внешний край полосы на слое основания 1
P11 ETW_Base2 Край проезжей части полосы движения на слое основания 2
P11 Crown_Base2 Точка гребня на слое основания 2 (может отсутствовать)
P12 Lane_Base2 Внешний край полосы на слое основания 2
P13 ETW_Base3 Край проезжей части полосы движения на слое основания 3
P13 Crown_Base3 Точка гребня на слое основания 3 (может отсутствовать)
P14 Lane_Base3 Внешний край полосы на слое основания 3
P15 ETW _Sub1 Край проезжей части полосы движения на дополнительном слое основания 1
P15 Crown_Sub1 Точка гребня на дополнительном слое основания 1 (может отсутствовать)
P16 Lane_Sub1 Внешний край полосы на дополнительном слое основания 1
P17 ETW _Sub2 Край проезжей части полосы движения на дополнительном слое основания 2
P17 Crown_Sub2 Точка гребня на дополнительном слое основания 2 (может отсутствовать)
P18 Lane_Sub2 Внешний край полосы на дополнительном слое основания 2
P19 ETW _Sub3 Край проезжей части полосы движения на дополнительном слое основания 3
P19 Crown_Sub3 Точка гребня на дополнительном слое основания 3 (может отсутствовать)
P20 Lane_Sub3 Внешний край полосы на дополнительном слое основания 3
L1 Top, Pave Проектная поверхность
L2 Pave1
L3 Pave2
L4 Pave3
L5 Base1
L6 Base2
L7 Base3
L8 Subbase1
L9 Subbase2
L10 Subbase3 Datum Поверхность дополнительного слоя основания
S1 Pave1
S2 Pave2
S3 Pave3
S4 Base1
S5 Base2
S6 Base3
S7 Subbase1
S8 Subbase2
S9 Subbase3

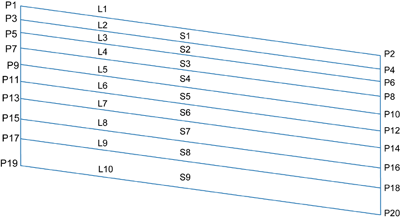

Диаграмма кодирования
