Элемент конструкции «Берма» используется для вставки звеньев с целью создания бермы. Берму можно создать на основе внутренней пяты или внутреннего верха бермы. После этого выполняется выход бермы на рельеф на поверхность.
Присоединение
Точка привязки расположена на внутренней пяте или в верхней части внутренней поверхности бермы. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Точка привязки | Точка привязки, от которой выполняется построение бермы. | Внутренняя пята/Внутренняя верхняя часть | Внутренняя пята |
| Высота бермы | Высота бермы измеряется от точки привязки. | Числовой |
4 фута 1,2 м |
| Наружный боковой откос | Откос бермы на наружной поверхности бермы. | Числовое | -2 ( : 1) |
| Внутренний боковой откос | Откос бермы на внутренней поверхности бермы. | Числовое | 3 ( : 1) |
| Уклон верха | Уклон верха бермы. | Числовое | 2 (%) |
| Ширина верхней поверхности | Ширина верха бермы. | Числовое, положительное |
5 футов 1,5 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Поверхность бермы | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.

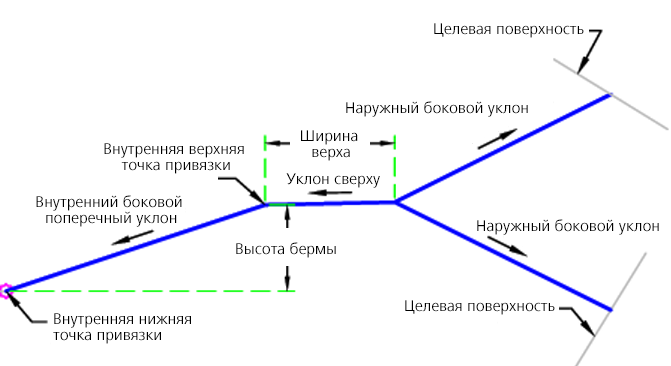

Режим
Исходное внутреннее звено бермы создается с использованием заданной высоты и внутреннего бокового откоса. Верх бермы создается с использованием заданных значений ширины верха и уклона верха. Обнаружение звена, оканчивающегося выходом на рельеф, выполняется с использованием наружного бокового откоса.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции прорисовывает берму в насыпи со звеном 5 футов (1,5 м).
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Берма_Низ | Нижняя внутренняя пята бермы |
| P2 | Берма_Верх_Внутр, | Верхняя внутренняя поверхность бермы |
| P3 | Берма_Верх_Наруж | Верхняя наружная поверхность бермы |
| P4 | Выход на рельеф, Выхрельеф_Выемка | Реперная точка откоса выемки |
| P5 | Выход на рельеф, Выхрельеф_Насыпь | Реперная точка откоса насыпи |
| L1 - L4 | Берма, Верх, База_отсчета | Верхняя часть и база отсчета бермы |
| L3 | Выход_на_рельеф, Выхрельеф_Насыпь | Звено, оканчивающееся выходом на рельеф, для сечения насыпи |
| L3 | Выхрельеф_Выемка, Выход_на_рельеф | Звено, оканчивающееся выходом на рельеф, для сечения выемки |

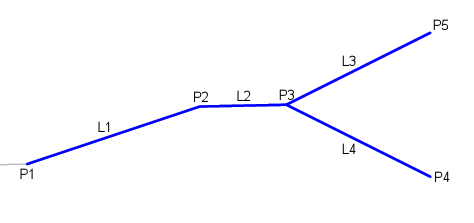

Диаграмма кодирования
