Элемент конструкции «РадиусСтенкиБордюра» используется в качестве стандартной стенки бордюра 6" (0,15 м)/12" (0,30 м) на основе пользовательских входных данных по нескольким значениям ширины и радиуса бордюра.
Присоединение
Точкой привязки является начало точки радиуса стенки бордюра.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа |
Справа |
|
Ширина бордюра |
Ширина бордюра. | Числовое, положительное |
0,5 фута 0,15 м |
|
Высота бордюра |
Высота бордюра. | Числовое, положительное |
1 фут 0,30 м |
|
Радиус скругления |
Радиус скругления в передней части бордюра. | Числовое, положительное |
0,5 фута 0,15 м |
Целевые параметры
Нет.
Динамические логические назначения
Нет.
Выходные параметры
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Использованный радиус |
Рассчитанный радиус бордюра. | Числовое, положительное |
Режим

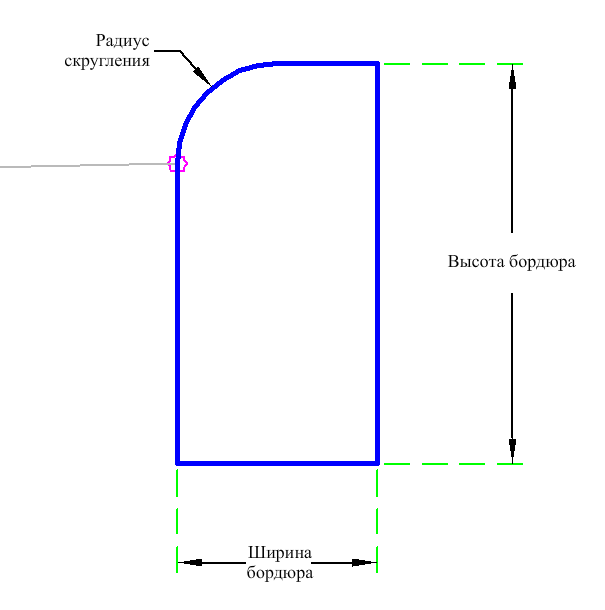

Звенья бордюра вставляются на основе размеров, заданных во входных параметрах. Для получения наилучших результатов все размеры должны быть выражены положительными ненулевыми числами. Для получения допустимого результата по входному радиусу выполняется проверка параметров.
Чтобы предоставить математически возможное решение, этот элемент конструкции выполняет сравнение радиуса с указанными значениями ширины и высоты. Если ширина или высота меньше радиуса, то используется половины меньшего значения ширины или высоты.
Этот элемент конструкции создает форму простого бордюра с радиусом с точкой привязки на нижнем радиусе бордюра.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает компонент бордюра на основе заданных входных параметров.

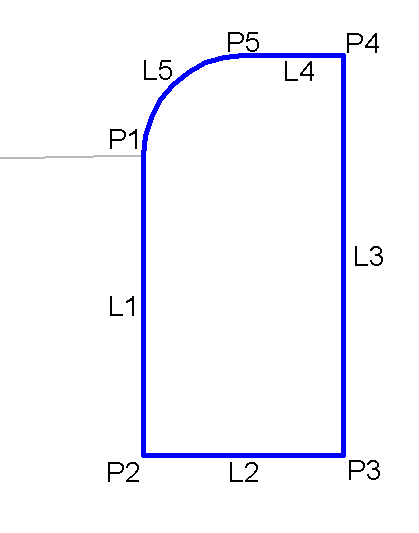

Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Присоединение | Точка привязки бордюра |
| P2 | Грань_Бордюра, База отсчета | Грань бордюра |
| P3 | База отсчета | |
| P4 | Задн_бордюр | Задняя поверхность бордюра |
| P5 | Верх | |
| L1 | Бордюр, База отсчета | Бордюр ниже точки привязки |
| L2 | База отсчета | |
| L3 | ЗадняяПоверхностьБордюра | Задняя поверхность бордюра |
| L4-L5 | Верх | |
| S1 | Бордюр |
Диаграмма кодирования
