Данный элемент конструкции вставляет звенья бетонного тротуара с внутренним и наружным травяным бульваром.
Присоединение
Точка привязки находится на внутренней кромке внутреннего травяного бульвара. Элемент конструкции "ГородскойТротуар" обычно присоединяется к низу бордюра или кромке дорожного покрытия.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа |
Справа |
|
Ширина внутреннего бульвара |
Ширина внутреннего бульвара с газоном |
Числовое, положительное |
0.0 |
|
Ширина тротуара |
Ширина бетонного тротуара |
Числовое, положительное, ненулевое |
1,5 м 5,0 футов |
|
Ширина наружного бульвара |
Ширина наружного бульвара с газоном |
Числовое, положительное |
0.0 |
|
Поперечный уклон в % |
Поперечный уклон тротуара и бульваров. Положительное направление уклона указывает вверх от точки привязки. |
Числовое |
2 (%) |
|
Толщина |
Толщина бетонного покрытия тротуара |
Числовое, положительное |
0,100 м 0,333 фута |
Режим
Звенья внутренней полосы с травяным покрытием, тротуара и наружных бульваров с газоном вставляются с заданным поперечным уклоном в направлении наружу от точки привязки. Полосу с травяным покрытием можно проигнорировать, если задать нулевую ширину.
Дополнительно различные значения ширины элемента можно получить присоединением к смещенным трассам. Кроме того, поперечный уклон боковой дорожки может быть получен путем привязки к профилю для смещения.
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Тип назначения |
Статус |
|---|---|---|
|
Ширина внутреннего бульвара |
Может использоваться для переопределения фиксированного значения "Ширина внутреннего бульвара" и привязки внутренней кромки тротуара к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Ширина тротуара |
Может использоваться для переопределения фиксированного значения ширины тротуара и привязки внешнего края тротуара к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Ширина наружного бульвара |
Может использоваться для переопределения фиксированного значения ширины наружной кромки бульвара со смещением трассы Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
Нет.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает бульвары и тротуар на основе заданных значений входных параметров.
Коды точек, звеньев и форм
|
Точка / Звено |
Код |
Описание |
|---|---|---|
|
P2 |
Тротуар_Внутр |
Внутренний край тротуара на проектной поверхности |
|
P3 |
Тротуар_Внешн |
Внешний край тротуара на проектной поверхности |
|
L1 |
Верх Дерн База отсчета |
|
|
L2 |
Верх Тротуар |
|
|
L3 |
Верх Дерн База отсчета |
|
|
L4 – L6 |
Тротуар База отсчета |
|
|
S1 |
Тротуар |
Площадь бетонного тротуара |

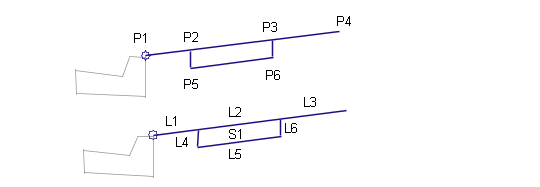

Диаграмма кодирования
