RailDoubleTrackCANT

Элемент конструкции RailDoubleTrackCANT используется для вставки рельсов, шпал, балласта, подушки балласта, насыпи и дополнительного слоя основания для двухколейной железной дороги.

Элемент конструкции используется вместе с элементом конструкции «Выход на рельеф» с левой и правой стороны для замыкания существующей поверхности грунта в условиях выемки и насыпи. Он способен распознавать возвышение наружного рельса.

Присоединение

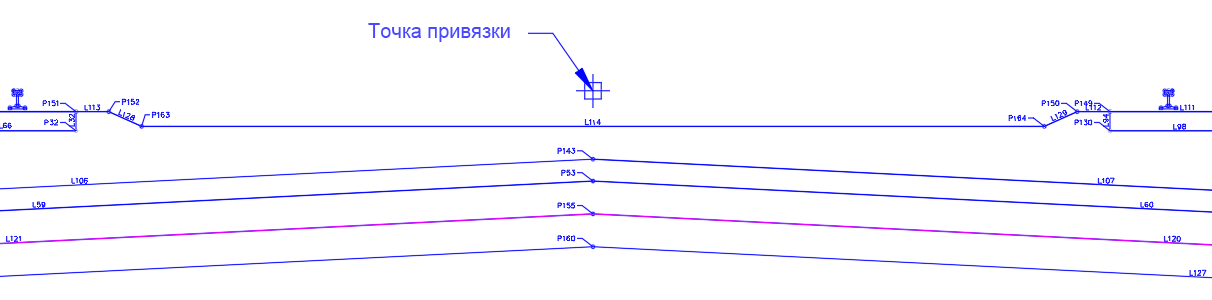

Точкой присоединения по умолчанию является осевая линия между рельсами левого пути. Пути можно перемещать относительно этой точки, используя параметры данного элемента конструкции.

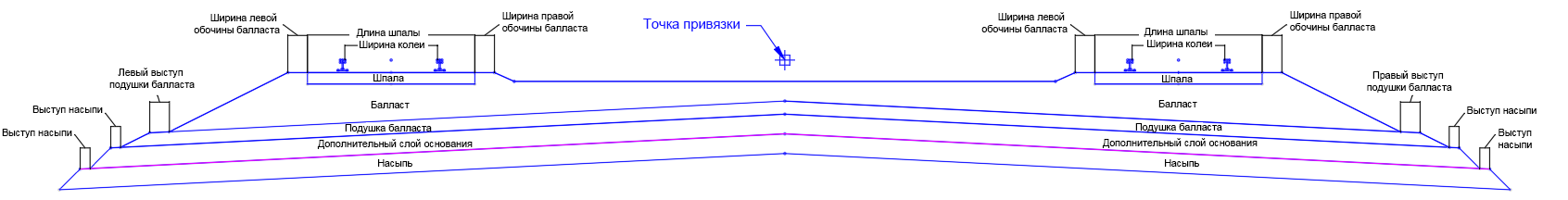

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр

Описание

Тип

По умолчанию

Измерение возвышения наружного рельса в

Этот параметр определяет положение разности отметок между рельсами — между колеями или между осевыми линиями каждого рельса.

Список вариантов выбора:
  • Колея к колее
  • Осевая линия рельса к осевой линии рельса

Осевая линия рельса к осевой линии рельса

Возвышение наружного рельса по умолчанию

Разность отметок по умолчанию между рельсами. Значение положительное, если правый рельс выше левого, и отрицательное, если правый рельс ниже левого. Это значение применяется в режиме компоновки, и с его помощью можно легко наблюдать, как элемент конструкции реагирует на различные величины возвышения наружного рельса. Это значение переопределяется величиной наружного рельса, если она определена трассой базовой линии.

Числовое

0

Глубина дренажного канала Глубина дренажного канала от верха до балласта. Числовое, не отрицательное

0,5 фута

0,1524 м

Ширина колеи

Расстояние между внутренними гранями рельсов.

Числовое, не отрицательное

56.5"

1435 мм

Осевая линия между базовой линией и правым рельсовым путем

Смещение от трассы базовой линии к осевой линии левого или правого рельсового пути.

Числовое

0

Осевая линия между базовой линией и левым рельсовым путем

Смещение от трассы базовой линии к осевой линии левого или правого рельсового пути.

Числовое

20'

6 м

Разность отметок колеи (левой и правой)

Вертикальное смещение от точки уклона профиля до базовой линии и центральной точки между путями. Это значение можно переопределить, если к пути применена целевая отметка.

Числовое

0

Ширина головки рельса

Ширина головки рельса.

Числовое, не отрицательное

2. 72"

69 мм

Толщина рельса

Толщина рельса от его верхнего края до верха пластины сопряжения.

Числовое, не отрицательное

6.625"

168 мм

Ширина основания рельса

Ширина основания рельса.

Числовое, не отрицательное

5.5"

0,14 м

Толщина пластины сопряжения

Толщина пластины сопряжения, величина которой равна расстоянию от нижнего края рельса до верха шпалы.

Числовое, не отрицательное

1"

25 мм

От основания рельса до балласту

Расстояние от нижнего края рельса до верхнего края балласта. Если это значение равно толщине пластины сопряжения, верхняя часть балласта устанавливается в положение заподлицо по верху шпал.

Числовое, не отрицательное

1"

25 мм

Длина шпалы

Длина шпалы (также известной как поперечина).

Числовое, не отрицательное

8.5'

2,59 м

Толщина шпалы

Толщина шпалы.

Числовое, не отрицательное

7"

178 мм

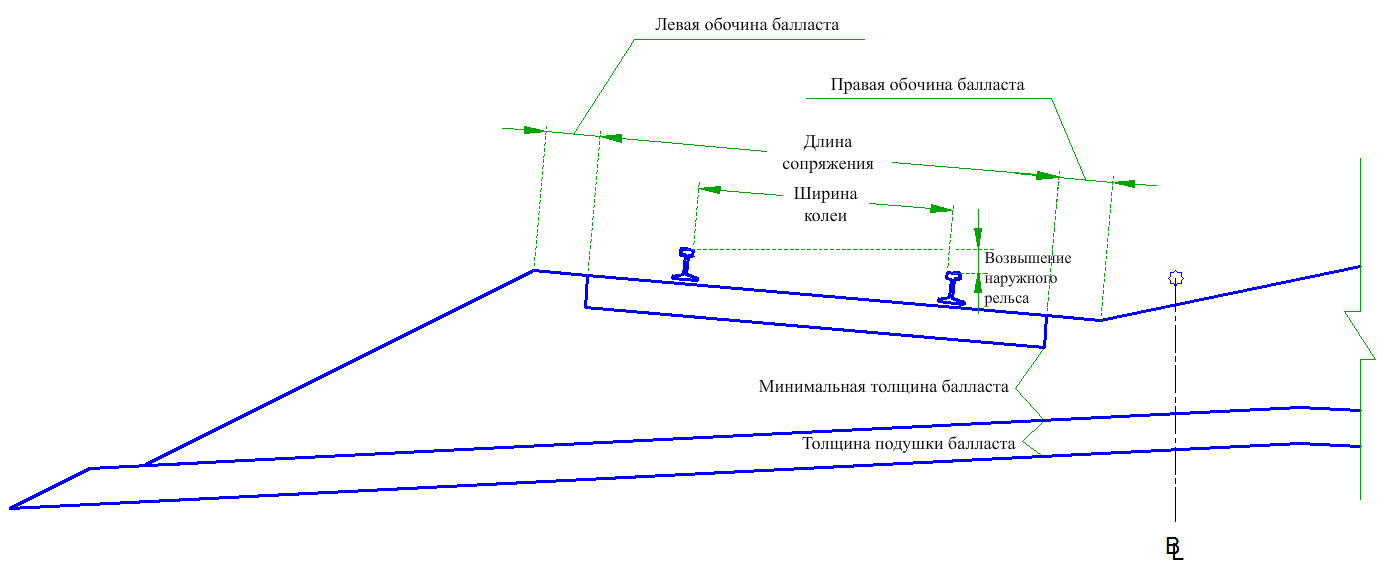

Минимальная толщина балласта

Минимальное вертикальное расстояние между нижним краем шпалы и верхним краем подушки балласта. Расположение этого минимального расстояния изменяется на различных этапах возвышения наружного рельса. См. раздел «Поведение», приведенный ниже.

Числовое, не отрицательное

12"

305 мм

Ширина обочины балласта (слева и справа)

Расстояние от конца шпалы до начальной точки откоса балластной призмы.

Числовое, не отрицательное

1 фут

0,30 м

Откос балластной призмы (слева и справа)

Боковой откос материала балласта. Откос верхней части материала балласта соответствует откосу шпалы, который образуется на основе возвышения наружного рельса.

Откос, не отрицательное

2:1

Толщина подушки балласта

Толщина материала подушки балласта

Числовое, не отрицательное

8"

203 мм

Базовая линия к гребню подушки балласта

Смещение от базовой линии к гребню подушки балласта.

Числовой

10'

3 м

Верхний откос подушки балласта

Верхний откос левой и правой сторон подушки балласта, в качестве точки отсчета которого используется осевая линия элемента конструкции.

Откос, не отрицательное

40:1

Выступ подушки балласта (слева и справа)

Расстояние от основания материала балласта до начальной точки бокового откоса материала его подушки.

Числовое, не отрицательное

12"

0,30 м

Откос подушки балласта

Боковой откос материала подушки балласта.

Откос, не отрицательное

2:1

Пропустить рельсы

Предотвращает построение звеньев, форм и точек рельсового пути.

Да / Нет

Нет

Пропустить шпалы

Предотвращает построение звеньев, форм и точек сопряжения.

Да / Нет

Нет

Пропустить балласт

Предотвращает построение звеньев, форм и точек балласта. Если для этого параметра установлено значение «Да», подушка балласта также не отображается.

Да / Нет

Нет

Пропустить подушку балласта

Предотвращает построение звеньев, форм и точек подушки балласта. Если для параметра «Пропустить балласт» установлено значение «Да», подушка балласта не строится вне зависимости от этого параметра.

Да / Нет

Нет

Пропустить насыпь

Предотвращает построение звеньев, форм и точек насыпи. Если для параметра «Пропустить балласт» или «Пропустить подушку балласта» установлено значение «Да», элементы насыпи не строятся вне зависимости от этого параметра.

Да / Нет

Нет

Откос дополнительного слоя основания

Боковой откос материала дополнительного слоя основания.

Откос, не отрицательное

1:1

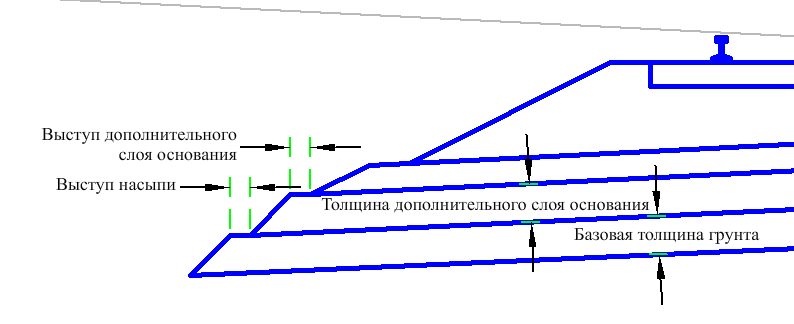

Расширение дополнительного слоя основания

Расстояние от основания материала подушки балласта до точки, с которой начинается боковой откос материала дополнительного слоя основания.

Числовое, не отрицательное

0.5'

150 мм

Глубина дополнительного слоя основания

Толщина материала дополнительного слоя основания.

Числовое, не отрицательное

12"

300 мм

Пропустить дополнительный слой основания

Предотвращает построение звеньев, форм и точек дополнительного слоя основания. Если для параметра «Пропустить балласт», «Пропустить подушку балласта» или «Пропустить дополнительный слой основания» установлено значение «Да», дополнительный слой основания не строится вне зависимости от этого параметра.

Да / Нет

Нет

Откос насыпи

Боковой откос материала насыпи.

Откос, не отрицательное

1:1

Глубина насыпи

Толщина материала насыпи.

Числовое, не отрицательное

12"

300 мм

Выступ насыпи

Расстояние от основания материала насыпи до точки, с которой начинается боковой откос материала подушки балласта.

Числовое, не отрицательное

0.5'

150 мм

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр

Описание

Статус

Смещение левой колеи

Может использоваться для задания горизонтального положения осевой линии для левой колеи.

Не обязательно

Смещение правой колеи

Может использоваться для задания горизонтального положения осевой линии для правой колеи.

Не обязательно

Отметка левой колеи

Может использоваться для задания отметки центральной точки между рельсами слева. Возвышение наружного рельса применяется после определения положения этой точки, поэтому ее фактическое положение между рельсами может изменяться из-за возможности поворота вокруг любого из рельсов.

Не обязательно

Отметка правой колеи

Может использоваться для задания отметки центральной точки между рельсами справа. Возвышение наружного рельса применяется после определения положения этой точки, поэтому ее фактическое положение между рельсами может изменяться из-за возможности поворота вокруг любого из рельсов.

Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Если цели не применяются, положение каждой колеи определяется по параметрам «Смещение левой колеи», «Смещение правой колеи», «Разность отметок левой колеи», и «Разность отметок правой колеи». На основе этих значений определяются центральные точки между рельсовыми путями. Для параметра «Смещение левой колеи» по умолчанию используется значение 0, и осевая линия левой колеи таким образом размещается на базовой линии. Если применяются целевые трассы и профили, эти значения переопределяются. При использовании целевых трасс для осевых линий рельсовых путей колеи всегда расположены перпендикулярно базовой линии, а не целевой трассе. Если целевые трассы не параллельны трассе базовой линии, возникает искажение, и становится невозможно правильно представить размеры колеи.

Важное замечание: Элемент конструкции RailDoubleTrackCANT рассчитывает возвышение наружного рельса от единой центральной трассы, а не от целей. Настоящие колеи смещения могут обладать разной геометрией кривых и проектными скоростями, недопустимыми при расчете осевой линии. Данный элемент конструкции предназначен для начального проекта. Для точного расчета возвышения наружного рельса следует использовать отдельное моделирование базовых линий для левых и правых множественных элементов конструкции колеи.
При применении информации о возвышении наружного рельса железной дороги к базовой линии трассы происходит согласование поворота железной дороги. Точка, относительно которой они поворачиваются, зависит от значения параметра «Метод вращения», указанного среди данных о возвышении наружного рельса, применяемых к трассе. Если для параметра «Метод вращения» выбрано значение «Рельс по низкой стороне», то рельс, находящийся внутри кривой, удерживается на отметке колеи, а отметка рельса вне кривой корректируется и становится равной значению возвышения наружного рельса.

Если для параметра «Метод вращения» выбрано значение «Рельс по высокой стороне», то рельс, находящийся вне кривой, удерживается на отметке колеи, а отметка рельса внутри кривой корректируется и становится равной значению возвышения наружного рельса.

Если для параметра «Метод вращения» выбрано значение «Центральная базовая линия», то значение для обоих рельсов корректируется и становится равным половине значения возвышения наружного рельса, при этом положение рельса вне кривой направлено вверх, а для рельса внутри кривой — вниз.

Значение параметра «Минимальная толщина балласта» применяется к местоположению минимального зазора между шпалой и подушкой балласта. Параметр «Верхний откос подушки балласта» независимо управляет верхним откосом подушки балласта. Параметр «Базовая линия к гребню подушки балласта» управляет местоположением гребня подушки балласта.

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки отображает звенья, состоящие из рельсов, шпал, балласта, подушки балласта и боковых откосов.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма

Код

Описание

L32 Балласт, Ballast_Between_Ties Материал балласта в открытом пространстве между шпалами. Также может использоваться, если построение шпал было пропущено.
L116 - L119 Верх, насыпь Насыпь
L120 - L121 Насыпь, дополнительный слой основания Насыпь
L122 - L125 Верх, дополнительный слой основания Дополнительный слой основания
L126 - L127 Дополнительный слой основания, база отсчета Дополнительный слой основания
S1, S2 Рельсовый путь Рельсы
S3 Шпала Шпала
S4 Балласт Балласт
S5 Подушка балласта Подушка балласта
S6 Дополнительный слой основания Дополнительный слой основания
S7 Насыпь Насыпь

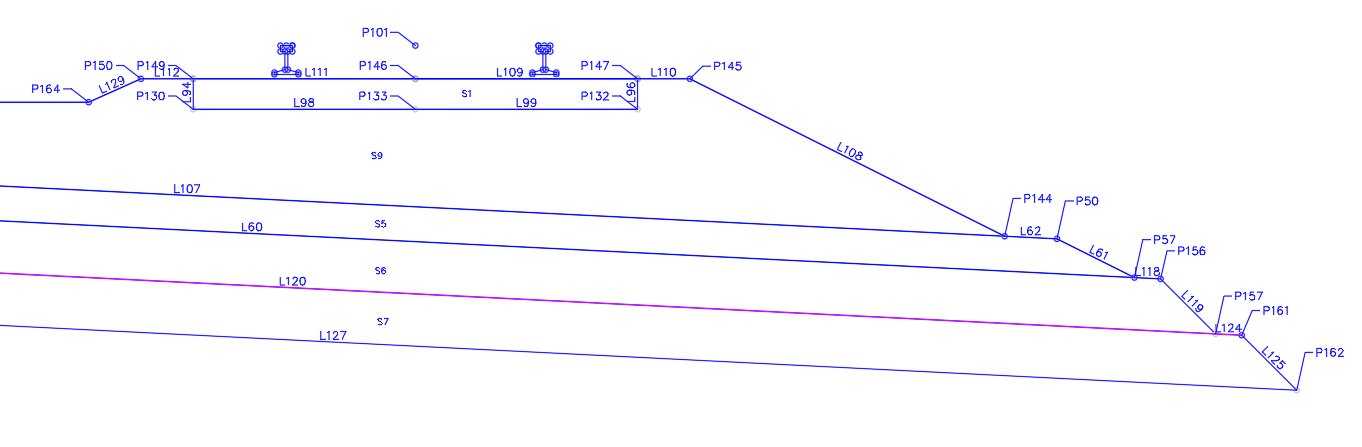

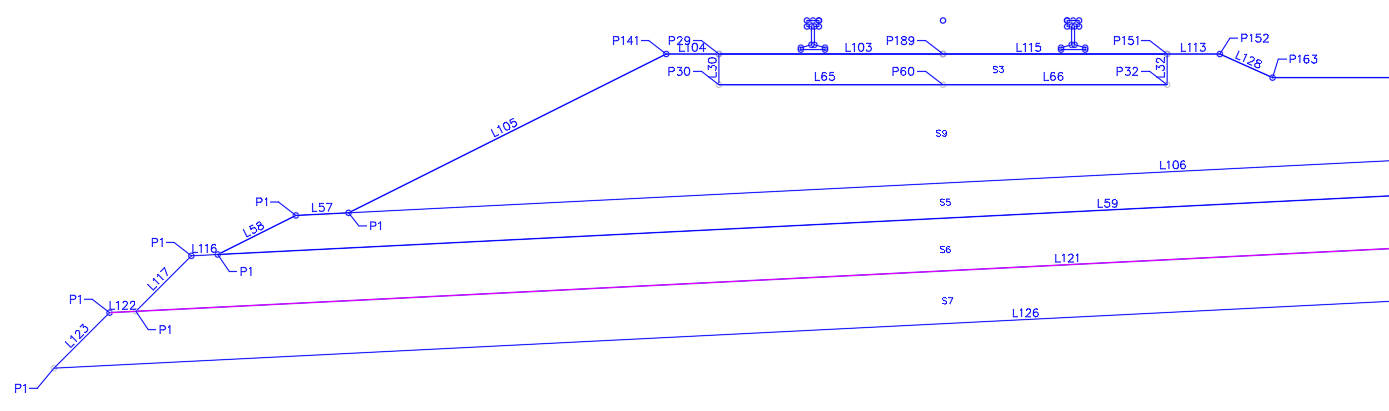

Диаграммы кодирования
