Элемент конструкции «ВыдавленныйБордюрОкругКларк» используется для вставки звеньев с целью создания выдавленного бордюра в соответствии с требованиями, принятыми в округе Кларк.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

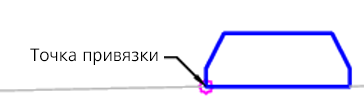

Вариант 1: тип 1

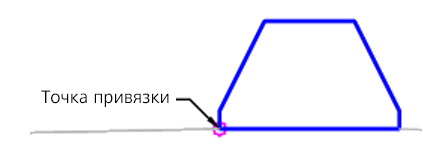

Вариант 1: тип 2

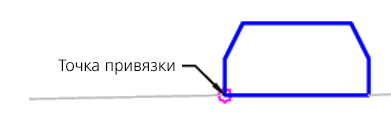

Вариант 1: тип 3
Присоединение
Точка привязки находится на переднем крае бордюра.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Тип бордюра | Используемый тип бордюра | Тип 1/Тип 2/Тип 3 | Тип 3 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Этот элемент конструкции используется для построения выдавленного бордюра выбранного типа в соответствии с требованиями, принятыми в округе Кларк.
Работа в режиме компоновки
В режиме размещения этот элемент конструкции прорисовывает форму бордюра в соответствии с заданными входными параметрами.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P3 | ВыдавлБОРДЮР_Верх_Внутр | Верхняя внутренняя поверхность выдавленного бордюра |
| P4 | ВыдавлБОРДЮР_Верх_Наруж | Верхняя наружная поверхность выдавленного бордюра |
| L1 - L5 | ВыдавлБордюр | Выдавленный бордюр |
| L6 | ВыдавлБордюр, База_отсчета | Нижняя поверхность выдавленного бордюра |
| S1 | Выдавл_Бордюр | Выдавленный бетонный бордюр |
Диаграмма кодирования
