В элементе конструкции PipeTrenchMultipleLayers2 предусмотрена одна труба в траншее, слой материала обшивки трубы и дополнительный слой материала поверх обшивки.
С помощью этого элемента конструкции можно рассчитать объем основания для подстилающего слоя, зоны трубы и песчано-гравийной засыпки. Труба покрывается слоем материала прямо над подстилающим слоем. Центром трубы является проектный профиль. Глубина верхнего слоя траншеи может меняться, а глубина остальных слоев траншеи является постоянной. Все значения глубины, ширины и диаметра варьируются от траншеи к траншее. Глубина траншеи может меняться вдоль трассы, поскольку она измеряется ото дна траншеи до целевой поверхности.
Присоединение
Точкой присоединения по умолчанию является центр трубы.

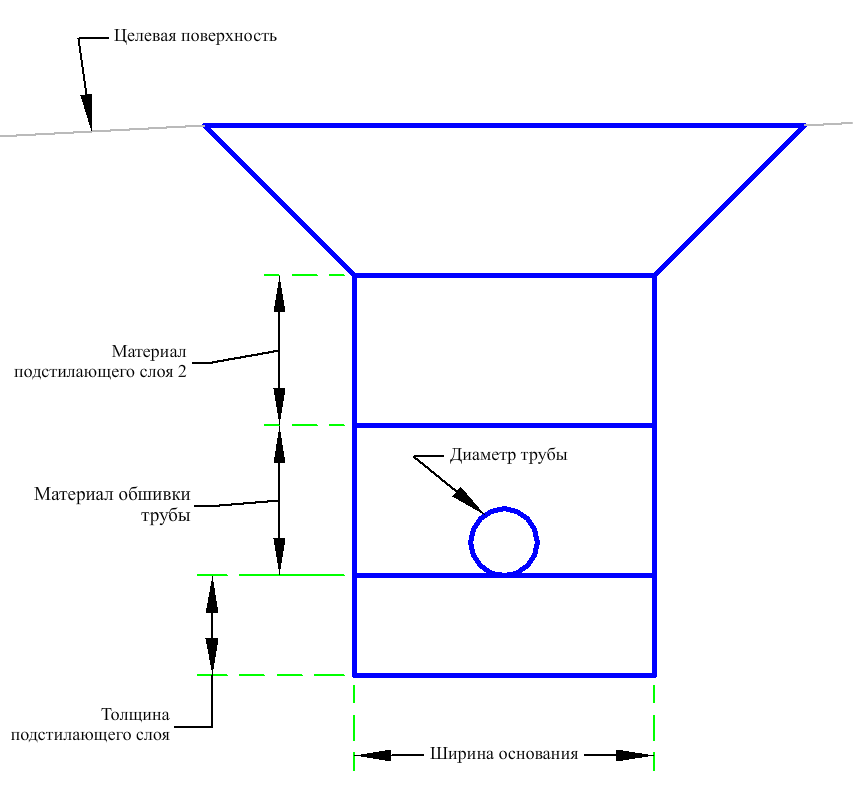

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Ширина дна | Задание ширины траншеи для трубы. | Числовое, положительное |
3 фута 1 м |
| Покрытие трубы | Покрытие трубы. | Числовое, положительное |
0,5 фута 0,15 м |
| Диаметр трубы | Диаметр трубы. | Числовое, положительное |
0,667 фута 0,2 м |
| Глубина подстилающего слоя | Толщина подстилающего слоя трубы под дном трубы. | Числовое, положительное |
0,75 фута 0,2 м |
| Толщина материала обшивки трубы | Толщина подстилающего слоя трубы над дном трубы. | Числовое, положительное |
1,5 фута 0,45 м |
| Откос поверхности | X:1 откос из боковых откосов траншеи. | Числовое, положительное |
1 (: 1) |
| Толщина верхнего материала | Толщина подстилающего слоя над подстилающем слоем трубы. | Числовое, положительное |
3 фута 1 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Поверхность выхода на рельеф | Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Требуется |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Отметка дна траншеи рассчитывается как отметка линии уклона профиля минус половина диаметра трубы плюс толщина подстилающего слоя. Горизонтальное звено дна траншеи размещается симметрично по отношению к смещению точки присоединения на данной отметке. Толщина материала обшивки трубы используется, чтобы обеспечить наличие материала вокруг трубы. Материал 2 размещается выше материала обшивки трубы, чтобы обеспечить наличие материала над трубой. Боковые откосы удлиняются вверх к существующей поверхности. Горизонтальное звено подстилающего слоя располагается на заданной глубине выше дна траншеи.
Работа в режиме компоновки
В режиме компоновки, с помощью этого элемента конструкции можно построить траншею.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | PipeBottom | Нижняя часть трубы |
| P2 | База отсчета, BeddingBottomCenter | Центр нижней части подстилающего слоя |
| P3 | PipeBackfillBottom_In | Нижняя часть засыпки трубы, внутри |
| P4 | PipeBeddingBottom_In | Нижняя часть подстилающего слоя для трубы, внутри |
| P6 | База отсчета, PipeBeddingBottom_Out | Нижняя часть подстилающего слоя для трубы, снаружи |
| P7 | PipeBackfillBottom_Out | Нижняя часть засыпки трубы, снаружи |
| P11, P13 | Труба | |
| P12 | PipeTop | Верхняя часть трубы |
| P14 | PipeCenter | Центр трубы |
| P15 | BottomMaterial2_In | Нижняя часть материала 2, внутри |
| P16 | BottomMaterial2_Out | Нижняя часть материала 2, снаружи |
| P17 | BottomMaterial1_In | Нижняя часть материала 1, внутри |
| P18 | BottomMaterial1_Out | Нижняя часть материала 1, снаружи |
| P19 | Верх, TrenchInner | Внутренняя часть траншеи |
| P20 | Верх, TrenchOuter | Наружная часть траншеи |
| L1 | PipeBackfillBottom | Нижняя часть засыпки трубы |
| L2,L4 | PipeBedding | Подстилающий слой для трубы |
| L3 | База отсчета, PipeBeddingBottom | Нижняя часть подстилающего слоя |
| L5 | PipeBackfillBottom | Нижняя часть засыпки |
| L6 - L7 | Труба | |
| L8 | PipeBackfillMaterial_In | Материал засыпки трубы, внутри |
| L9 | PipeBackfillMaterial_Out | Материал засыпки трубы, снаружи |
| L10 | BottomMaterial2 | Нижняя часть материала 2 |
| L11 | TrenchMaterial2_In | Материал 2 внутри траншеи |
| L12 | TrenchMaterial2_Out | Материал 2 снаружи траншеи |
| L13 | BottomMaterial1 | Нижняя часть материала 1 |
| L14 | TrenchSlopeMaterial1_In | Материал 1 внутреннего откоса траншеи |
| L15 | TrenchSlopeMaterial2_Out | Материал 1 внешнего откоса траншеи |
| L16 | Верх, TrenchWidth | Ширина траншеи |
| S1 | PipeBedding | Подстилающий слой для трубы |
| S2 | PipeBackfillMaterial | Материал засыпки трубы |
| S3 | TrenchMaterial2 | Материал 2 траншеи |
| S4 | TrenchMaterial1 | Материал 1 траншеи |

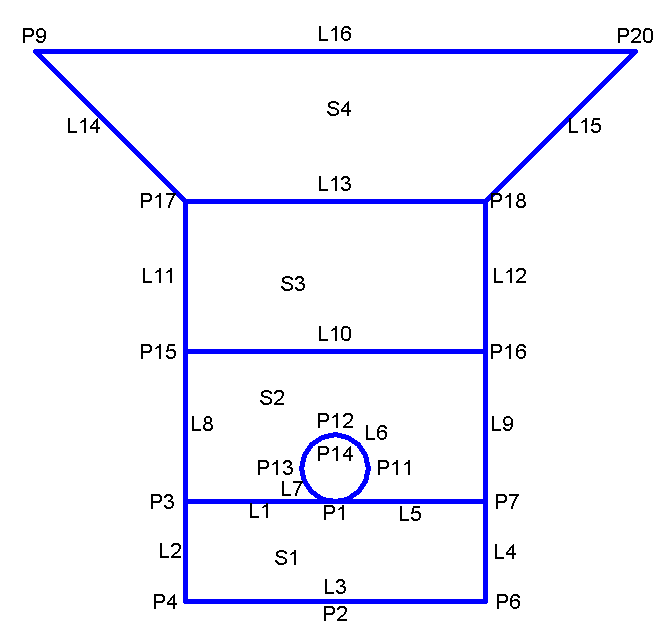

Диаграмма кодирования
