Плотина

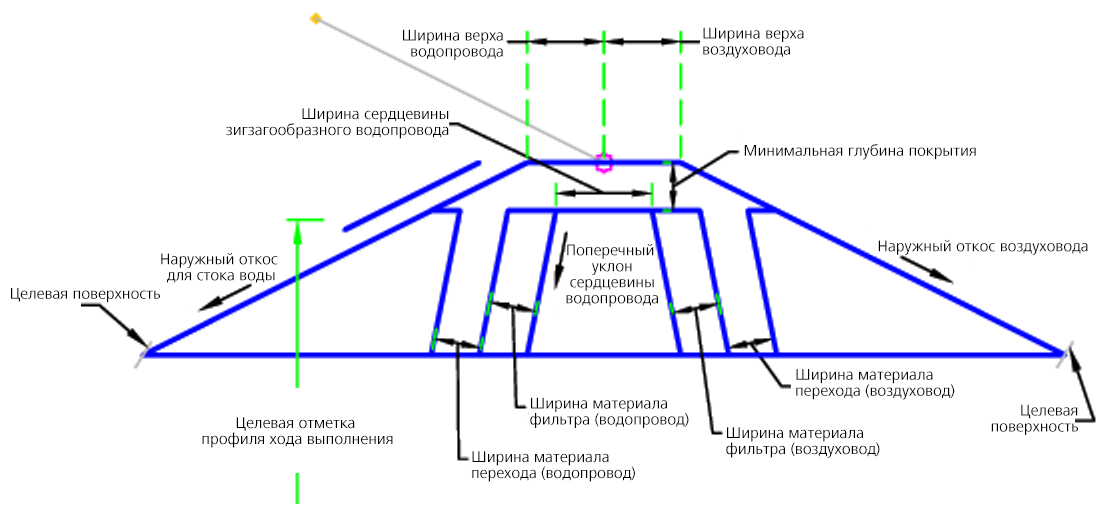

Элемент конструкции «Плотина» используется для вставки звеньев с целью создания представления плотины. Профиль сдвига используется для корректировки геометрии плотины с учетом сдвига.

Присоединение

Точка привязки находится по центру плотины.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр

Описание

Тип

По умолчанию

Наружный откос для стока воды Наружный откос плотины, повернутый к запруженной воде Откос 2 ( : 1)
Наружный откос воздуховода Наружный откос, отвернутый от запруженной воды Откос 2 ( : 1)
Поперечный уклон сердцевины водопровода Откос сердцевины плотины, повернутый к запруженной воде Откос 0.2 ( : 1)
Откос сердцевины для отвода воздуха Откос сердцевины, отвернутый от запруженной воды Откос 0.2 ( : 1)
Толщина гребня сердцевины Толщина сердцевины в верхней части плотины Числовое, положительное

1,5 фута

0,45 м

Ширина сердцевины зигзагообразного водопровода Ширина, измеряемая от контрольной точки до стороны, повернутой к воде Числовое

2 фута

0,6 м

Ширина сердцевины зигзагообразного воздуховода Ширина, измеряемая от контрольной точки до стороны, повернутой к воздуху Числовой

4 фута

1,2 м

Ширина материала перехода (воздуховод) Ширина материала переходного участка между каменным заполнителем и сердцевиной, отвернутой от запруженной воды Числовое, положительное

2 фута

1,2 м

Ширина материала перехода (водопровод) Ширина материала переходного участка между каменным заполнителем и сердцевиной, повернутой к запруженной воде Числовое, положительное

2 фута

1,2 м

Ширина материала фильтра (водопровод) Ширина материала фильтра, повернутого к запруженной воде Числовое, положительное

2 фута

1,2 м

Ширина материала фильтра (воздуховод) Ширина материала фильтра, отвернутого от запруженной воды Числовое, положительное

2 фута

1,2 м

Смещение материала облицовки Расстояние от проектной поверхности, на которое необходимо сместить облицовку, чтобы отобразить сегменты Числовое, положительное

0,25 фута

0,1 м

Ширина верха водопровода Ширина верха плотины, измеряемая от опорной точки до запруды Числовое, положительное

7,5 футов

2,2 м

Ширина верха воздуховода Ширина верха плотины, измеряемая от опорной точки до точки, противоположной запруде Числовое, положительное

7,5 футов

2,2 м

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр

Описание

Статус

Поверхность плотины с выходом на рельеф Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности Требуется
Профиль сдвига Можно использовать для отображения сдвига плотины с учетом целевой отметки. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Точка привязки используется как исходная точка. Выполняется построение наружных звеньев, оканчивающихся выходом на рельеф. Построение внутренней конструкции плотины выполняется на основании входных параметров. Нижняя поверхность плотины создается на основе поверхности плотины с выходом на рельеф.

Если имеется профиль сдвига, формы вычисляются на основании отметки сдвига. Отметка применяется как ровная поверхность.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает плотину на основании входных параметров, заданных со значением высоты 20 футов (6 м).

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма

Код

Описание

P1 ВерхЦентр Верхняя центральная часть плотины
P2 ВерхПрав Правый верхний угол плотины
P3-P12 Плотина Плотина
P13 ВерхЛев Левый верхний угол плотины
L4-L10 База отсчета
S1 Каменный заполнитель
S2 МатериалПереходногоУчастка
S3, S5 МатериалФильтра
S4 Пуансон
S6 Каменный заполнитель

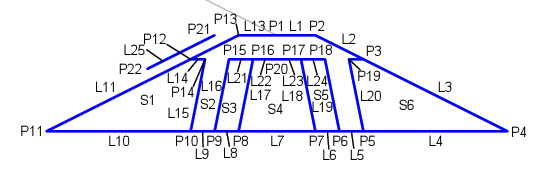

Диаграмма кодирования
