Данный элемент конструкции создает конструкцию кювета, которую можно добавлять отдельно для левой и правой стороны конструкции.
Дополнительно этот элемент конструкции может добавлять звенья выхода на рельеф с любой стороны конструкции.
Присоединение
Точка привязки является крайней внутренней точкой на звеньях профилирования, предшествующих конструкции кювета. Если звенья профилирования пропускаются, то точка привязки является крайней внутренней точкой на внутренней стене.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа | Справа |
| Глубина кювета | Глубина кювета у внутренней стенки | Числовое, положительное |
2,0 фута 0,6 м |
| Ширина дна | Ширина дна кювета | Числовое, положительное |
1,0 фут 0,3 м |
| Ширина поверху | Просвет кювета около крышки | Числовое, положительное |
2,0 фута 0,6 м |
| Зазор крышки | Зазор между краями крышки и внутренними стенками | Числовое, положительное |
0 футов 0 м |
| A1 | Толщина внутренней стенки вверху, около крышки | Числовое, положительное |
0,45 фута 0,15 м |
| B1 | Толщина внутренней стенки конструкции кювета | Числовое, положительное |
0,6 фута 0,2 м |
| C1 | Глубина крышки у внутренней стороны | Числовое, положительное |
0,6 фута 0,2 м |
| D | Глубина донного слоя кювета | Числовое, положительное |
0,6 фута 0,2 м |
| Ширина внутренней бермы | Ширина внутренней (необязательной) бермы. Если берма отсутствует, введите НУЛЬ. | Числовое, положительное |
1,5 фута 0,5 м |
| Уклон внутренней бермы | Поперечный уклон (необязательной) внутренней бермы. Измеряется от края конструкции кювета; положительное значение откоса указывает на повышение бермы из кювета | Числовое, тип уклона | 4% |
| F1 | Ширина (необязательного) звена наружного откоса внутри кювета. Если звено наружного откоса отсутствует, следует ввести НУЛЬ. | Числовое |
1,0 фут 0,3 м |
| G1 | Значение наружного откоса (необязательного) звена внутри кювета. Измеряется от края конструкции кювета; положительное значение откоса указывает на повышение звена от начальной точки | Числовое, тип откоса | 1:1 |
| A2 | Толщина наружной стенки вверху, около крышки | Числовое, положительное |
0,45 фута 0,15 м |
| B2 | Толщина наружной стенки конструкции кювета | Числовое, положительное |
0,6 фута 0,2 м |
| C2 | Глубина крышки у наружной стороны | Числовое, положительное |
0,45 фута 0,15 м |
| E | Глубина точки отсчета, в которой находится начало наружной бермы/звеньев наружного откоса | Числовое, положительное |
0 футов 0 м |
| Ширина наружной бермы | Ширина наружной (необязательной) бермы. Если берма отсутствует, введите НУЛЬ. | Ширина наружной бермы |
3,5 фута 1,1 м |
| Уклон наружной бермы | Поперечный уклон (необязательной) наружной бермы. Измеряется от края конструкции кювета; положительное значение откоса указывает на повышение бермы из кювета | Уклон наружной бермы | 4% |
| F2 | Ширина (необязательного) звена наружного откоса снаружи кювета. Если звено наружного откоса отсутствует, следует ввести НУЛЬ. | Числовое, положительное | 0.3 |
| G2 | Значение наружного откоса (необязательного) звена снаружи кювета. Измеряется от края конструкции кювета; положительное значение откоса указывает на повышение звена от начальной точки | Числовое, тип "откос" | 1 : 1 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
Целевые параметры: Нет
Выходные параметры
Нет.
Режим

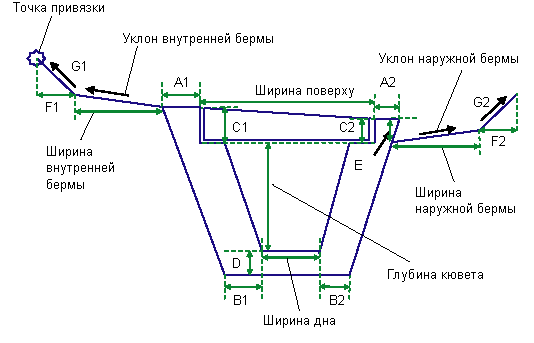

Этот элемент конструкции создает форму для конструкции кювета, как показано выше на рисунке. Чтобы пропустить звенья бермы и выхода на рельеф, следует ввести нуль для соответствующих параметров ширины.
Работа в режиме компоновки
В режиме компоновки данный элемент конструкции прорисовывается в соответствии со заданными входными параметрами, начиная с точки привязки.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка/Звено | Codes (Коды) | Описание |
|---|---|---|
| P1 | Кювет_Внутр | |
| P1, P4 | Кювет_Сзади | |
| P2, P3 | Кювет_Крышка_Спереди | |
| P15, P16 | Крышка_Верх | L2 определяется этими двумя точками |
| P21 | Кювет_Сзади_Насыпь | |
| P23 | Кювет_Внешн | |
| L18, L19, L20, L21 | Верх, База отсчета | |
| L1, L2, L3 | Верхнее | |
| L4, L5, L6 | База отсчета | |
| S1 | Кювет | Площадь формы конструкции кювета |
| S2 | Крышка | Площадь конструкции крышки |

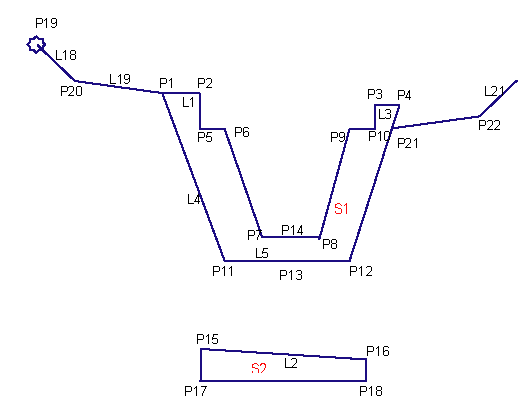

Диаграмма кодирования
