Элемент конструкции «БордюрыAPWA» используется для вставки звеньев для стандартного бетонного бордюра с водосборным лотком и дополнительным слоем основания. Размеры бордюра и водосборного лотка создаются на основе стандартных планов APWA для строительства общественных сооружений в редакции 2012 г.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.
Бордюры APWA A1-6 и A1-8
Бордюры APWA A3-6 и A3-8
Бордюры APWA B1-6
Бордюры APWA B2-6
Бордюры APWA B3-6
Бордюры APWA C1-6 и C1-8
Бордюры APWA C2-6
Бордюры APWA D1-6 и D1-8
Бордюры APWA A2-6 и A2-8
Присоединение

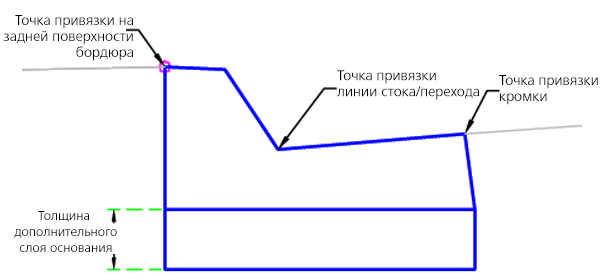

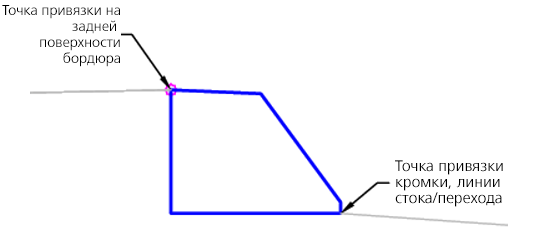

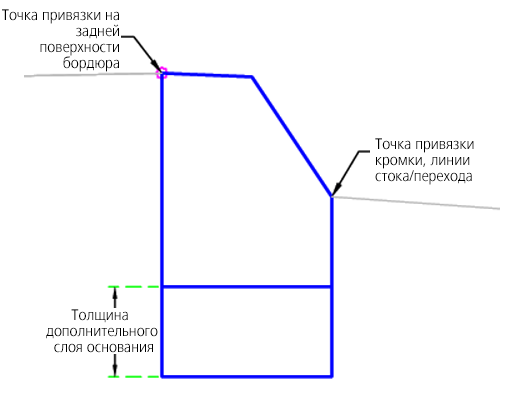

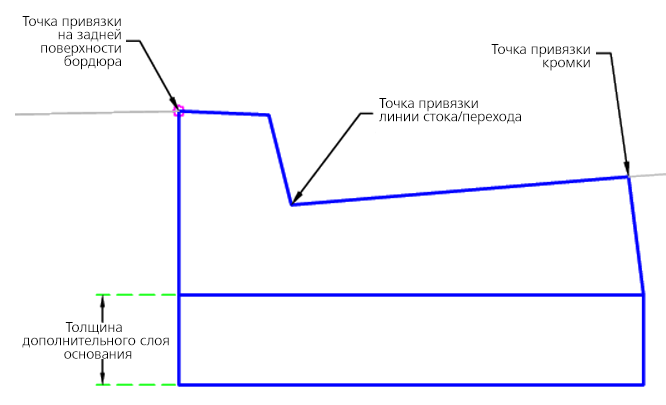

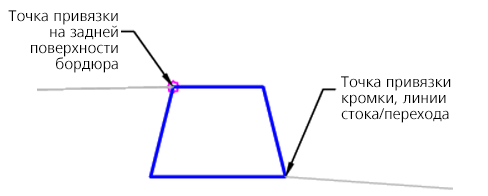

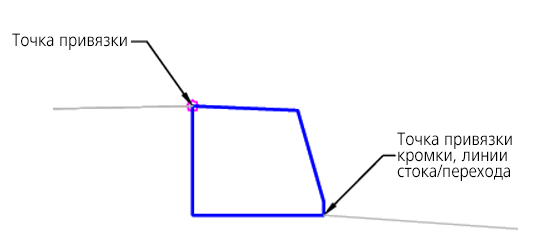

Точка привязки располагается в точке кромки водосборного лотка, на задней поверхности бордюра или на грани бордюра.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа |
Справа |
| Тип бордюра | Указание используемого бордюра. | A1-6/A1-8/A2-6/A2-8/A3-6/A3-8/D1-6/D1-8/C1-6/C1-8/B1-6/B2-6/B3-6/D2-6/C2-6 | A1-6 |
| Точка привязки | Указание точки привязки для бордюра. | Кромка/ЗадняяПоверхностьБордюра/Линия стока-Поверхность |
10,0 футов 3,0 м |

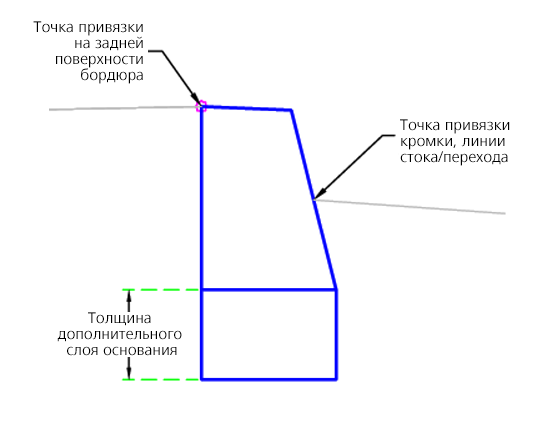

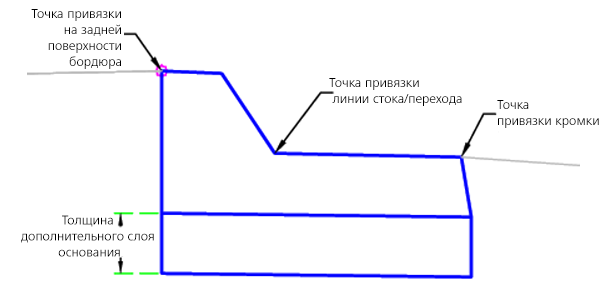

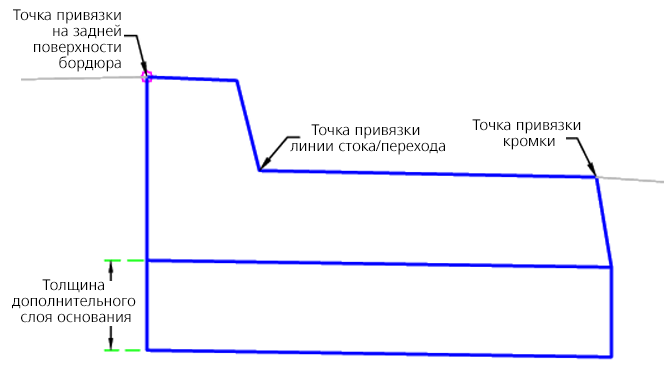

| Толщина дополнительного слоя основания | Толщина дополнительного слоя основания в точке кромки. Если дополнительного слоя основания нет, следует использовать нулевую глубину. | Числовое, положительное |
0,5 фута 0,150 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
Нет.
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Вставка звеньев бордюра и водосборного лотка выполняется на основе значений, сохраненных в элементе конструкции. Значения всех размеров являются положительными и отличными от нуля. Если задана глубина основания, отличная от нуля, то вставка дополнительного слоя основания не выполняется. Дополнительный слой основания примыкает к низу задней поверхности бордюра.
Этот элемент конструкции используется для построения формы для выбранного бордюра, бордюра с водосборным лотком или бордюра на поверхности, при этом точка привязки расположена либо (а) на внутреннем крае водосборного лотка (или кромки), либо (b) на задней поверхности бордюра, либо (c) на линии стока (или на поверхности) бордюра или водосборного лотка.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает компонент бордюр с водосборным лотком на основании заданных входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | НизБордюра | Низ бордюра |
| P2 | ВерхБордюра | Верх бордюра |
| P3 | ЛинияСтока_ВодосборныйЛоток | Точка линии стока водосборного лотка или проектная поверхность |
| P4 | Кромка | Точка кромки водосборного лотка |
| L1 - L3 | Верх, бордюр | Проектная поверхность бордюра и водосборного лотка |
| L4 - L6 | Бордюр | |
| L7 | БордюрНиз, База_отсчета | |
| L10 | Дополнительный слой основания, база отсчета | |
| S1 | Бордюр | Бетонная область бордюра и водосборного лотка |
| S2 | Дополнительный слой основания |

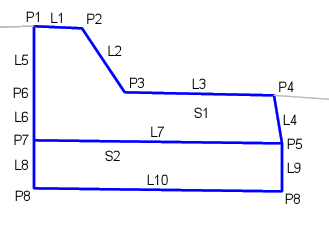

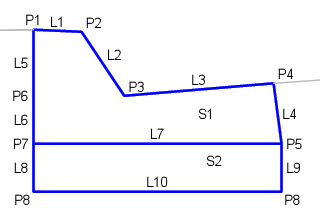

Диаграмма кодирования

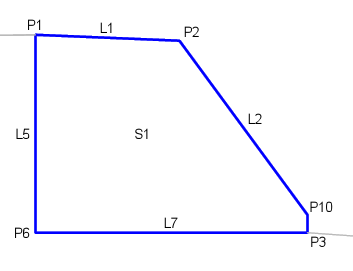

Бордюры APWA A1-6 и A1-8

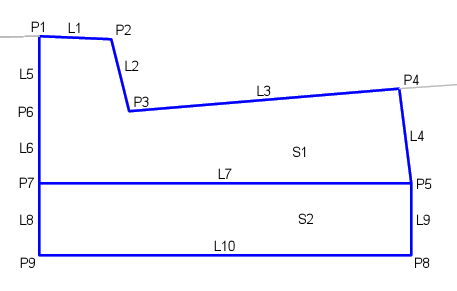

Бордюры APWA A3-6 и A3-8

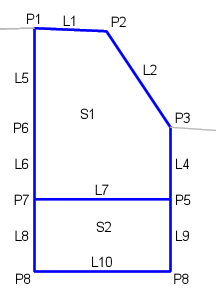

Бордюры APWA B1-6
Бордюры APWA B2-6
Бордюр APWA B3-6

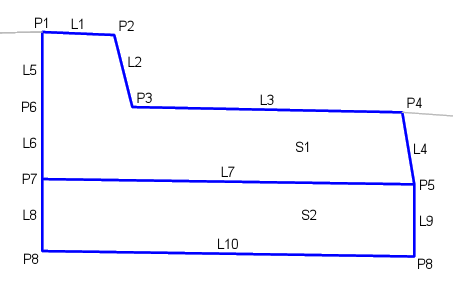

Бордюры APWA C1-6 и C1-8
Бордюр APWA C2-6
Бордюры APWA D1-6 и D1-8
Бордюры APWA A2-6 и A2-8
