Элемент конструкции «ОткосыИОснованиеТротуара» используется для создания звеньев бетонного тротуара с внутренними и наружными бульварами.
Присоединение
Точка привязки находится на внутренней кромке внутреннего травяного бульвара. Элемент конструкции «ОткосыИОснованиеТротуара» обычно присоединяется к задней поверхности бордюра или краю дорожного покрытия.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Ширина внутреннего бульвара | Ширина внутреннего бульвара с газоном. | Числовое, положительное |
4 фута 1,2 м |
| Откос наружного бульвара | Ширина наружного бульвара с газоном. | Числовое, положительное |
0,5 фута 0,15 м |
| Толщина основания тротуара | Толщина дополнительного слоя основания под тротуаром. Если дополнительного слоя основания нет, следует использовать нулевую глубину. | Числовое, положительное |
0,5 фута 0,15 м |
| Толщина основания внутреннего бульвара | Толщина основания внутреннего бульвара с газоном. | Числовое, положительное |
0,5 фута 0,15 м |
| Толщина тротуара | Толщина тротуара. | Числовое, положительное |
0,333 фута 0,10 м |
| Откос наружного бульвара | Откос наружного бульвара, %. | Числовой | 4 (%) |
| Откос тротуара | Откос тротуара, %. | Числовой | 2 (%) |
| Откос внутреннего бульвара | Откос внутреннего бульвара, %. | Числовой | 4 (%) |
| Ширина наружного бульвара | Ширина наружного бульвара. | Числовое, положительное |
2 фута 0,6 м |
| Ширина тротуара | Ширина тротуара. | Числовое, положительное |
5 футов 1,5 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Ширина внутреннего бульвара | Может использоваться для переопределения фиксированного значения «Ширина внутреннего бульвара» и привязки внутренней кромки тротуара к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка наружного бульвара | Может использоваться для переопределения откоса наружного бульвара и привязки внешнего края наружного бульвара к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Ширина наружного бульвара | Может использоваться для переопределения фиксированного значения ширины наружной кромки бульвара со смещением трассы Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка тротуара | Может использоваться для переопределения откоса тротуара и привязки внешнего края тротуара к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Ширина тротуара | Может использоваться для переопределения фиксированного значения ширины тротуара и привязки внешнего края тротуара к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка внутреннего бульвара | Может использоваться для переопределения уклона внутреннего бульвара и привязки внешнего края внутреннего бульвара к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим

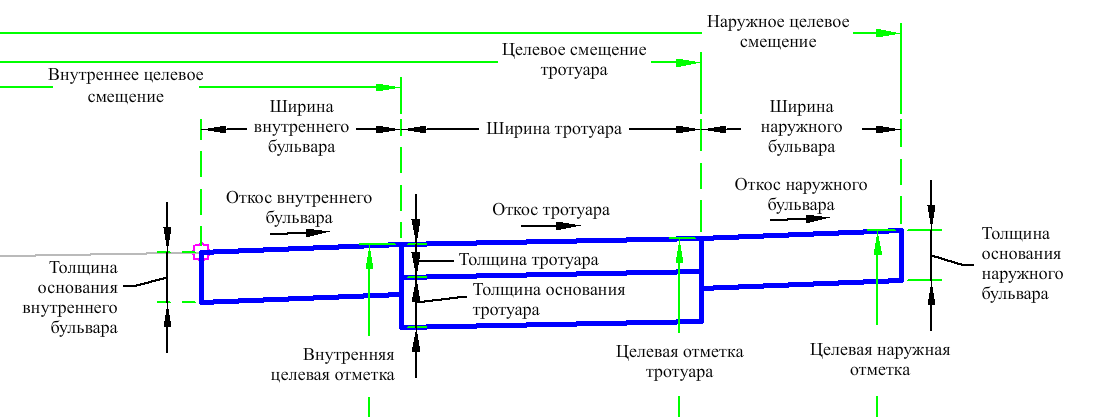

Звенья внутренней полосы с травяным покрытием, тротуара и наружных бульваров с газоном вставляются с заданным поперечным уклоном в направлении наружу от точки привязки. Полосу с травяным покрытием можно проигнорировать, если задать нулевую ширину.
Дополнительно различные значения ширины элемента можно получить присоединением к смещенным трассам. Кроме того, посредством привязки в профилях для смещения можно определить значения поперечного уклона.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции отображает звенья, формирующие бульвары, тротуар и основание.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Верх | |
| P2 | Тротуар_Внутр, Верх | Внутренний тротуар |
| P3 | Тротуар_Внешн, Верх | Внешний тротуар |
| P4 | КодВнешнТочки, Верх | Код внешней точки |
| P5 | База_Отсчета_Тротуара, НизБетона | База отсчета тротуара, нижняя часть бетонной конструкции |
| P6 | Тротуар, НизБетона | Нижняя часть бетонной конструкции |
| P7, P8 | Основание_Тротуара | Основание тротуара |
| P9, P10 | ТолщинаВнутрОснования | Толщина внутреннего основания |
| P11, P12 | ТолщинаНаружнОснования | Толщина наружного основания |
| L1 | Верх | |
| L2 | Верх, Тротуар | |
| L3 | Верх | |
| L5, L6 | Тротуар, База отсчета | |
| L7 | Тротуар | |
| L8, L10, L13, L14 | Основание, База отсчета | |
| L9 | Основание_Тротуара | Основание тротуара |
| L11 | ТолщинаВнутрОснования | Толщина внутреннего основания |
| L12 | ВнутрОснование, База отсчета | Внутреннее основание |
| L15 | ШиринаНаружОснования | Ширина наружного основания |
| S1 | Тротуар | |
| S2, S3 | КлумбаОснования | Клумба основания |
| S4 | Основание |

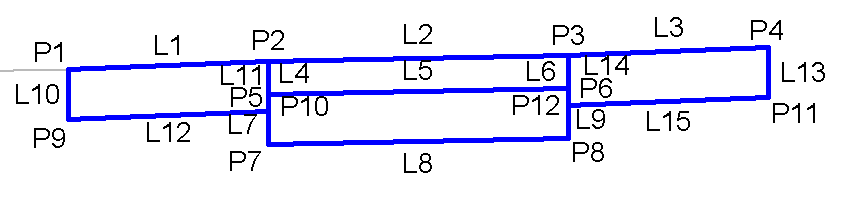

Диаграмма кодирования
