Элемент конструкции «ПоперечныйВодосборныйЛоток» используется для вставки звеньев с целью создания поперечного водосборного лотка, размещенного в точке пересечения.

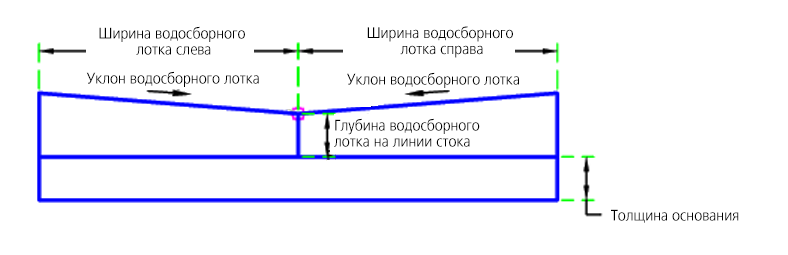

Вариант 1: в обоих направлениях

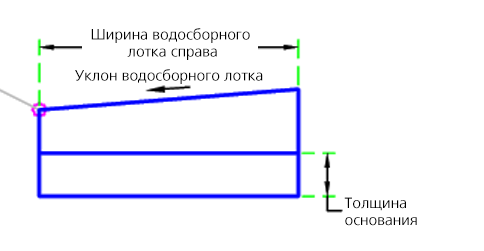

Вариант 2: слева

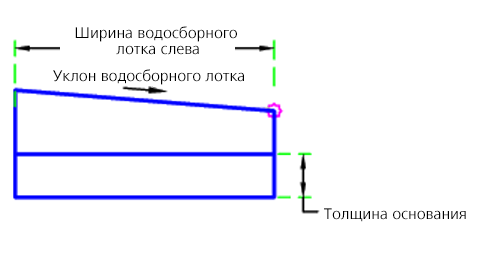

Вариант 3: справа
Присоединение
Точка привязки находится на линии стока поперечного водосборного лотка. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Компоновка водосборного лотка | Определение способа построения: слева, справа или в обоих направлениях | В обоих направлениях/Слева/Справа | Оба |
| Толщина основания | Толщина основания под водосборным лотком | Числовое, положительное |
0,5 фута 0,15 м |
| Глубина водосборного лотка на линии стока | Глубина водосборного лотка на линии стока | Числовое, положительное |
0,5 фута 0,15 м |
| Уклон водосборного лотка | Уклон водосборного лотка | Числовое | 8 (%) |
| Ширина водосборного лотка слева | Ширина водосборного лотка слева | Числовое, положительное |
3 фута 0,9 м |
| Ширина водосборного лотка справа | Ширина водосборного лотка справа | Числовой |
3 фута 0,9 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Отметка правого края | Может использоваться для переопределения отметки правого края поперечного водосборного лотка. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка левого края | Может использоваться для переопределения левого края. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Смещение левого края | Может использоваться для переопределения отметки левого края поперечного водосборного лотка. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Смещение правого края | Может использоваться для переопределения ширины правого края поперечного водосборного лотка. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Звенья водосборного лотка вставляются на основании входных параметров. Целевые значения могут переопределять наружный край поперечного водосборного лотка как с правой, так и с левой стороны. Если толщина основания больше 0, то построение основания выполняется под поперечным водосборным лотком.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает компоненты водосборного лотка на основании заданных входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | ФЛ | Проекция поверхности |
| P2, P7 | КрайВодосборногоЛотка | Край водосборного лотка |
| P3, P6 | Край_База_Отсчета | Нижняя часть края поперечного водосборного лотка |
| P4, P5 | Основание_База_Отсчета | Нижний край основания |
| P8 | ЛС_База_Отсчета | База отсчета на линии стока |
| L1, L7 | Верх, водосборный лоток | Верхняя часть поперечного водосборного лотка |
| L3, L5 | Водосборный_лоток, База_отсчета | Нижняя часть водосборного лотка |
| L10 | Основание, База отсчета | Нижний край основания |
| S1, S2 | Желоб | Бетон для водосборного лотка |
| S3 | Основание | Основание |

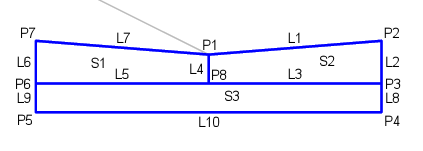

Диаграмма кодирования
