Этот элемент конструкции служит для вставки обочины, обеспечивающей управление параметрами виража. Кроме того, он поддерживает расширение слоев покрытия 1 и покрытия 2, а также варьирование уклона по базе отсчета.
Присоединение
Точка привязки расположена на внутренней кромке мощеной обочины, которая обычно находится на наружном крае дорожного покрытия.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа | Справа |
| Ширина обочины | Ширина от точки привязки до точки отсчета обочины | Числовое |
2,4 м 8,0 футов |
| Расширение покрытия 2 | Расстояние, на которое слой покрытия 2 расширяется за точку привязки | Числовое | 0,05 м |
| Расширение покрытия 3 | Расстояние, на которое слой покрытия 3 расширяется за точку привязки | Числовое | 0,10 м |
| Использовать поперечный уклон виража | Задает использование значения поперечного уклона из спецификации виража, определенной на трассе базовой линии. |
Список вариантов выбора:
|
Нет |
| Направление поперечного уклона обочины |
Определяет направление поперечных уклонов обочины: от гребня или к гребню |
Список вариантов выбора:
|
От гребня |
| Поперечный уклон обочины по умолчанию | Поперечный уклон обочины по умолчанию, если не задан поперечный уклон виража. | Числовое, уклон | -2.500% |
| Тип выхода на рельеф дополнительного слоя основания | Укажите, требуется ли для звена, оканчивающегося выходом на рельеф, зафиксировать откос с возможностью изменения ширины или зафиксировать ширину с возможностью изменения откоса. | Возможные варианты: a) скорректировать ширину при фиксированном откосе, b) скорректировать откос при фиксированной ширине | Скорректировать ширину при фиксированном откосе |
| Откос выхода на рельеф | Значение фиксированного откоса звена, оканчивающегося выходом на рельеф, используется при применении параметра "Фиксированный откос" | Числовое, положительное | 4 ( : 1) |
| Ширина выхода на рельеф | Значение фиксированной ширины звена, оканчивающегося выходом на рельеф, используется при применении параметра "Фиксированная ширина" | Числовое, положительное |
3 м 10 футов |
| Ширина покрытия 1 | Увеличение ширины покрытия 1 | Числовое, положительное | 0 |
| Ширина покрытия 2 | Увеличение ширины покрытия 2 | Числовое, положительное | 0 |
| Толщина покрытия | Толщина покрытия (нулевое значение - пропустить) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина покрытия 1 | Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина покрытия 2 | Толщина слоя покрытия 2 (если равна нулю - покрытия нет) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина покрытия 3 | Толщина слоя покрытия 3 (нулевое значение - пропустить) | Числовое, не отрицательное |
0,025 м 0,083 фута |
| Толщина слоя основания 1 | Толщина слоя основания 1 (нулевое значение - пропустить). | Числовое, не отрицательное |
0,100 м 0,333 фута |
| Толщина слоя основания 2 | Толщина слоя основания 2 (нулевое значение - пропустить). | Числовое, не отрицательное |
0,100 м 0,333 фута |
| Толщина слоя основания 3 | Толщина слоя основания 3 (нулевое значение - пропустить). | Числовое, не отрицательное |
0,100 м 0,333 фута |
| Толщина дополнительного слоя основания 1 | Толщина дополнительного слоя основания 1 (нулевое значение - пропустить). | Числовое, не отрицательное |
0,300 м 1,0 фут |
| Толщина дополнительного слоя основания 2 | Толщина дополнительного слоя основания 2 (нулевое значение - пропустить). | Числовое, не отрицательное |
0,300 м 1,0 фут |
| Толщина внутренней части дополнительного слоя основания 3 | Толщина дополнительного слоя основания 3 в точке привязки (нулевое значение - пропустить). | Числовое, не отрицательное |
0,300 м 1,0 фут |
| Толщина наружной части дополнительного слоя основания 3 | Толщина дополнительного слоя основания 3 на кромке проезжей части (нулевое значение - пропустить). | Числовое, не отрицательное |
0,300 м 1,0 фут |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Тип | Статус |
|---|---|---|
| Ширина обочины | Может использоваться для переопределения фиксированного значения "Ширина обочины" и привязки левого края обочины к смещенной трассе Для этого в качестве целевых могут использоваться следующие типы объектов: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Выходные параметры
| Параметр | Описание | Тип |
|---|---|---|
| Откос выхода на рельеф | Откос звена, оканчивающегося выходом на рельеф | Числовое |
| Смещение выхода на рельеф | Смещение точки выхода на рельеф основания | Числовое |
| Отметка выхода на рельеф | Отметка точки выхода на рельеф основания | Числовое |
|
Ширина обочины |
Ширина замощенной обочины |
Числовое |
| Поперечный уклон обочины |
Поперечный уклон замощенной обочины |
Числовое |
Режим

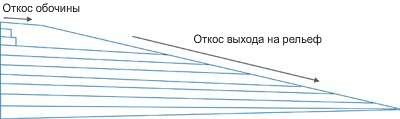

Этот элемент конструкции вставляется на сторону, указанную точкой привязки. Откос всех звеньев, кроме L10, равен откосу, указанному для верхнего звена L1. Звено L10 определяется параметрами "Толщина внутренней части дополнительного слоя основания 3" и "Вираж/уклон на звене L1", если пользовательский уклон для звена L10 не задан.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья обочины для обычной двускатной дороги. Если для параметров "Поперечный уклон обочины в %" и "Поперечный уклон дополнительного слоя основания в %" заданы числовые значения, звенья отображаются с заданными значениями откосов. В противном случае используется стандартный откос -2,50%.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка, Звено или Форма | Codes (Коды) | Описание |
|---|---|---|
| P1 | ETW | Край проезжей части на поверхности верха |
| P2 | Отсчет | |
| P11 | КМО_Покрытие2 | Край мощения обочины на слое "Поверхность2" |
| P13 | КМО_Покрытие3 | Край мощеной обочины на слое "Покрытие3" |
| P3 | КМО_Основание1 | Край мощения обочины на слое основания 1 |
| P4 | КМО_Основание2 | Край мощения обочины на слое основания 2 |
| P5 | КМО_Основание3 | Край мощения обочины на слое основания 3 |
| P6 | КМО_Дополнительный слой основания 1 | Край мощения обочины на дополнительном слое основания 1 |
| P7 | КМО_Дополнительный слой основания 2 | Край мощения обочины на дополнительном слое основания 2 |
| P8 | КМО_Дополнительный слой основания 2 | Край мощения обочины на дополнительном слое основания 3 |
| P9 | Выхрельеф_ДопОсн | Точка выхода на рельеф дополнительного слоя основания |
| L1 | Верх, SR | Конечная поверхность |
| L2 | Pave2 | |
| L3 | Pave3 | |
| L4 | Base1 | |
| L5 | Base2 | |
| L6 | Base3 | |
| L7 | Subbase1 | |
| L8 | Subbase2 | |
| L9 | Subbase3 | |
| L10 | База отсчета | |
| L11-L17 | Откос_Звено | |
| S1 | SR | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Subbase2 | |
| S9 | Subbase3 |

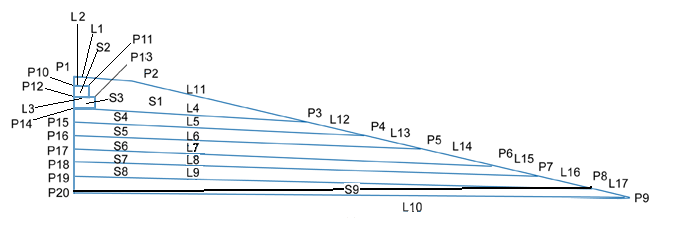

Диаграмма кодирования
