ВсяОбочина

Присоединение

Точка привязки расположена на внутренней кромке мощеной обочины, которая обычно находится на наружном крае дорожного покрытия.

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр	Описание	Тип	По умолчанию
Отметка выхода на рельеф		Числовое	- 1.667
Смещение выхода на рельеф		Числовое	8.377
Откос выхода на рельеф	Значение фиксированного откоса звена, оканчивающегося выходом на рельеф, используется при использовании параметра "Фиксированный откос".	Числовое, положительное	4 ( : 1)
Сторона	Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции.	Слева / Справа	Справа в %
Ширина обочины	Значение фиксированной ширины звена, оканчивающегося выходом на рельеф, используется при использовании опции "Фиксированная ширина".	Числовое, положительное	8,000 фута
Использовать поперечный уклон виража	Задает использование значения поперечного уклона из спецификации виража, определенной на трассе базовой линии.	Список вариантов выбора: Нет Левая внешняя обочина Левая внутренняя обочина Правая внутренняя обочина Правая внешняя обочина	Нет
Направление поперечного уклона обочины	Определяет направление поперечных уклонов обочины: от гребня или к гребню	Список вариантов выбора: От гребня К гребню	От гребня
Откос обочины в %	Стандартный поперечный уклон поверхности формы. Это значение используется, если поперечный уклон виража не применяется или не задан для трассы базовой линии.	Числовое	- 2.0 %
Тип выхода на рельеф дополнительного слоя основания	Укажите, требуется ли для звена, оканчивающегося выходом на рельеф, зафиксировать откос с возможностью изменения ширины или зафиксировать ширину с возможностью изменения откоса.	Возможные варианты: a) скорректировать ширину при фиксированном откосе, b) скорректировать откос при фиксированной ширине	Скорректировать ширину при фиксированном откосе
Откос выхода на рельеф	Значение фиксированного откоса звена, оканчивающегося выходом на рельеф, используется при использовании параметра "Фиксированный откос".	Числовое, положительное	4 ( : 1)
Ширина выхода на рельеф	Значение фиксированной ширины звена, оканчивающегося выходом на рельеф, используется при использовании опции "Фиксированная ширина".	Числовое, положительное	5,40 фута 1,8 м
Дополнительный слой основания по виражу	Задает использование значения поперечного уклона виража для дополнительного слоя основания		Нет
Откос дополнительного слоя основания (%)	Стандартный поперечный уклон поверхности формы. Это значение используется, если поперечный уклон виража не применяется или не задан для трассы базовой линии.	Числовое	- 2.0 %
Толщина покрытия 1	Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется)	Числовое, не отрицательное	0,083 фута
Толщина покрытия 2	Толщина слоя покрытия 2 (если равна нулю - покрытия нет)	Числовое, не отрицательное	0,083 фута
Толщина основания	Толщина слоя основания (нулевое значение - пропустить).	Числовое, не отрицательное	0,0333 фута
Толщина дополнительного слоя основания	Толщина дополнительного слоя основания (нулевое значение - пропустить).	Числовое, не отрицательное	1,000 фут

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Тип назначения	Статус
Ширина обочины	Может использоваться для переопределения фиксированного значения "Ширина обочины" и привязки левого края обочины к смещенной трассе Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно

Выходные параметры

Параметр	Описание	Тип
Откос выхода на рельеф	Откос звена, оканчивающегося выходом на рельеф	Числовое
Смещение выхода на рельеф	Смещение точки выхода на рельеф основания	Числовое
Отметка выхода на рельеф	Отметка точки выхода на рельеф основания	Числовое
Ширина обочины	Ширина замощенной обочины	Числовое
Поперечный уклон обочины	Поперечный уклон замощенной обочины	Числовое

Режим

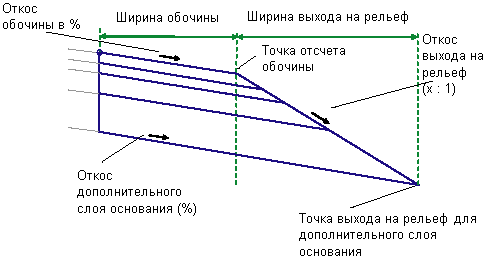

Проектная поверхность обочины вставляется для заданной ширины обочины и значения стандартного наружного поперечного уклона обочины от точки привязки. Звено основания вставляется от точки привязки, начиная с толщины дополнительного слоя основания ниже проектной поверхности.

Звено выхода на рельеф обочины может вставляться либо с фиксированным откосом ("Фиксировать откос выхода на рельеф" = "Истина"), либо с фиксированной шириной ("Фиксировать откос выхода на рельеф" = "Ложь"). Если используется фиксированный откос, звено, оканчивающееся выходом на рельеф, удлиняется от наружной кромки обочины до пересечения со звеном дополнительного слоя основания. В противном случае дополнительный слой основания расширяется до значения "Ширина выхода на рельеф" за наружную кромку обочины, а звено, оканчивающееся выходом на рельеф, соединяется с концом дополнительного слоя основания.

Звенья поверхности "Покрытие1", "Покрытие2" и "Основание" вставляются на заданной глубине параллельно проектной поверхности до их пересечения со звеном выхода на рельеф обочины.

Работа в режиме компоновки

Данный элемент конструкции в режиме компоновки отображает звенья, включающие обочину нормальной двускатной дороги, с использованием стандартного поперечного уклона для обочины и дополнительного слоя основания.

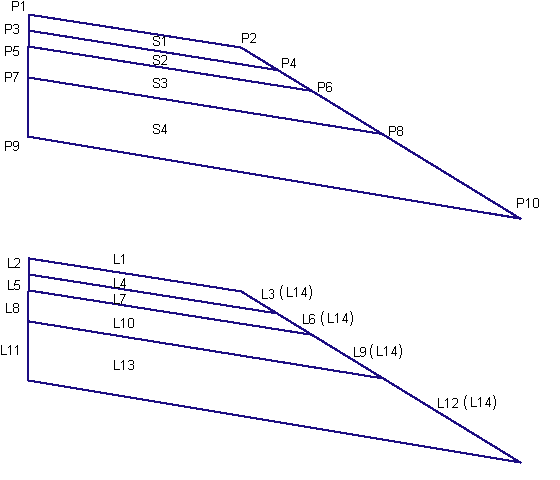

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Тип	Код	Описание
P2	КМО	Кромка мощеной обочины на проектной поверхности
P4	КМО_Покрытие1	Кромка мощеной обочины на слое "Покрытие1"
P6	КМО_Покрытие2	Кромка мощеной обочины на слое "Покрытие2"
P8	КМО_Основание	Кромка мощеной обочины на основании
P10	Выхрельеф_ДопОсн	Точка выхода на рельеф дополнительного слоя основания
L1	Top, Pave	Мощеная проектная поверхность
L3	Покрытие	Мощеная проектная поверхность
L4	Pave1	Верх слоя "Покрытие2"
L6	Pave1	Верх слоя "Покрытие2"
L7	Pave2	Верх слоя "Покрытие3"
L9	Pave2	Верх слоя "Покрытие3"
L10	Основание	Верх слоя основания
L12	Основание	Верх слоя основания
L13	Дополнительный слой основания, база отсчета	Низ дополнительного слоя основания, база отсчета
L14	Откос_Звено	Формирование поверхности верха. L14 - это звено, соединяющее P2-P10 или P2-P8, или P2-P6, или P2-P4, в зависимости от того, какое звено находится ниже.
S1	Pave1
S2	Pave2
S3	Основание
S4	Дополнительный слой основания
