Элемент конструкции BasicBenchTargetElevations используется для вставки звеньев с целью создания откосов водосбора для выемок или насыпей, причем берма может быть не единственной.
Можно определить ширину и глубину канавы у берм, а также задать целевую отметку для точки бермы. Для этого элемента конструкции используется функция циклического повтора, при котором операция повторяется заданное количество раз до тех пор, пока не будет найдена целевая отметка на профиле или характерной линии, а затем строится выход на рельеф.
Если при указании максимальной высоты выхода на рельеф расстояние по вертикали между точкой вставки и целевой поверхности превышает указанную максимальную высоту выхода на рельеф, бермы размещаются с использованием их заданной высоты, откоса, уклона и ширины. Эта операция повторяется до получения целевой отметки.
Если не удается найти целевую отметку после повтора операции заданное количество раз, использование звена выхода на рельеф будет завершено элементом конструкции по достижении целевой поверхности. Если расстояние по вертикали между точкой вставки и целевой поверхностью меньше, чем максимальная высота выхода на рельеф, бермы не размещаются, и добавляется звено выходя на рельеф.
Если не удается найти целевую поверхность после повтора операции заданное количество раз, использование звена выхода на рельеф будет завершено элементом конструкции по достижении целевой поверхности.
Присоединение
Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

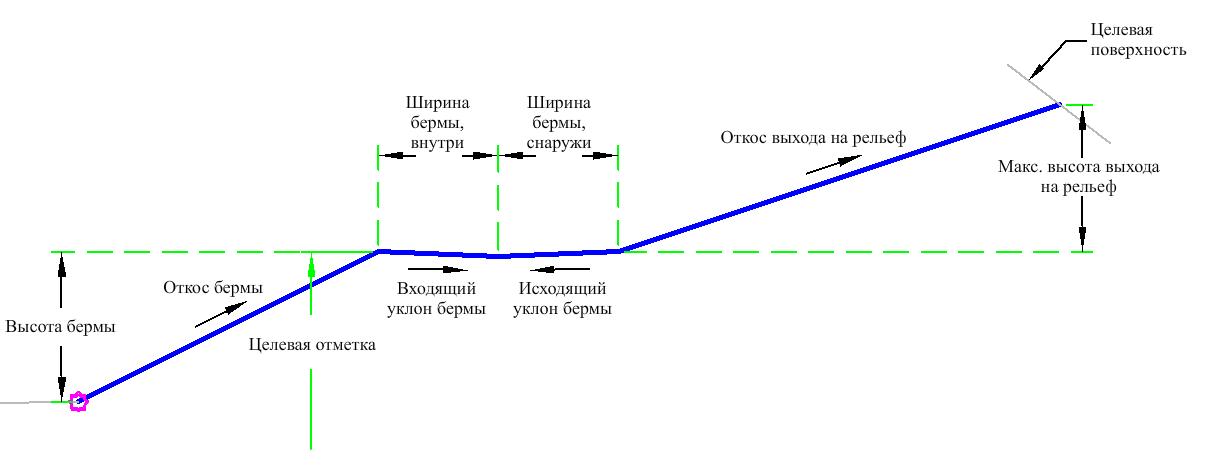

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции. |
Слева / Справа |
Справа |
|
Макс. высота выхода на рельеф |
Максимально допустимая высота для звена выемки и насыпи, оканчивающегося выходом на рельеф, при отсутствии берм. |
Числовой |
15,0 футов 4,5 м |
|
Высота бермы |
Максимально допустимая высота бермы до следующей бермы. |
Числовой |
10,0 футов 3,0 м |
|
Откос бермы |
Откос между бермами. |
Числовое, положительное |
1 (: 1) |
|
Входящий уклон бермы |
Положительный/отрицательный откос бермы в %. Положительные откосы направлены вверх в направлении увеличения смещения. |
Числовой |
4 (%) |
|
Ширина бермы, внутри |
Ширина бермы до линии потока. |
Числовое, положительное |
4 фута 1,2 м |
|
Исходящий уклон бермы |
Положительный/отрицательный откос бермы в %. Положительные откосы направлены вверх в направлении увеличения смещения. |
Числовой |
4 (%) |
|
Ширина бермы снаружи |
Ширина бермы от линии потока. |
Числовой |
4 фута 1,2 м |
|
Откос выхода на рельеф |
Откос для выхода на рельеф. |
Числовое, положительное |
2 (: 1) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Требуется |
|
Elevation Target (Целевая отметка) |
Имя целевой отметки. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Точка привязки используется как точка исходного отсчета. Отметка точки отсчета проверяется по отношению к целевой поверхности для определение сечения - находится ли он в условии выемки или насыпи. Пересечение рассчитывается до целевой поверхности с использованием заданного значения параметра «Откос выхода на рельеф». Если высота пересечения превышает значение «Максимальная высота выхода на рельеф» или значение целевой отметки, вставляется звено со значением «Высота бермы», и добавляется берма. Точка отсчета восстанавливается к положению на внешней кромке бермы, процесс повторяется до тех пор, пока найденное звено, оканчивающееся выходом на рельеф, не будет превышать значения «Максимальная высота выхода на рельеф».
Этот элемент конструкции содержит определение контура, состоящего из L2, L3 и L4, который повторяется до тех пор, пока не будет достигнута целевая поверхность или пока операция не будет повторена до 10 раз.
Работа в режиме компоновки
В режиме компоновки, при помощи данного элемента конструкции исходный откос насыпи строится на 5 единиц.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 - P5 | Верх | |
| P5 | Выход на рельеф | Точка выхода на рельеф и точка выхода на рельеф для условия выемки или насыпи. Применимо только к действительной точке выхода на рельеф. |
| L1 - L4 | Верх |

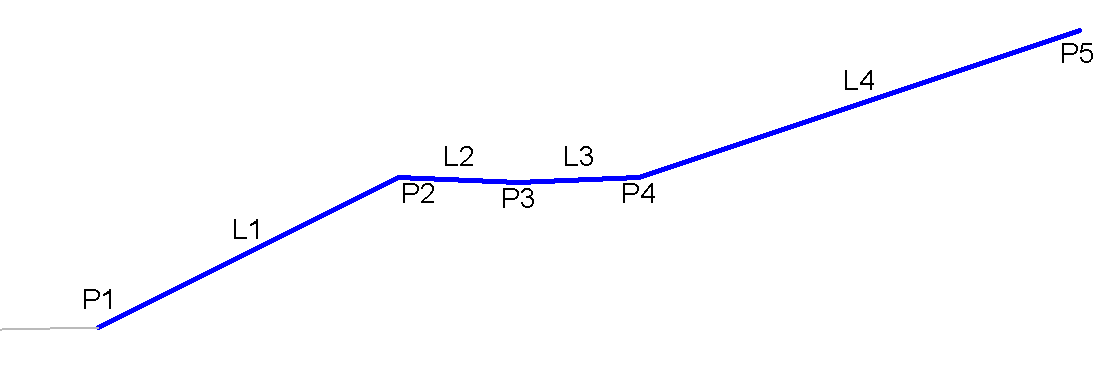

Диаграмма кодирования
