ДождевойСадVОкругКларк

Элемент «ДождевойСадVОкругКларк» используется для вставки звеньев с целью создания дождевого сада V, примыкающего к бордюру, в соответствии со стандартами округа Кларк.

Необходимо убедиться, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

Присоединение

Точка привязки находится на внутреннем крае внутреннего откоса. Данный компонент можно присоединить к правой или левой стороне.

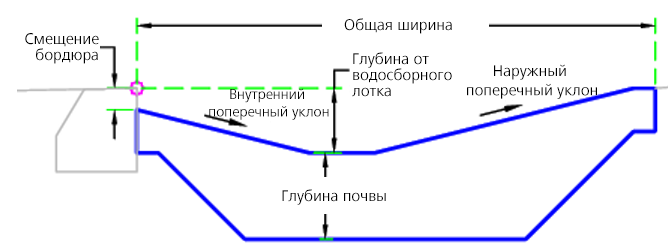

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Общая ширина	Общая ширина дождевого сада	Числовое, положительное	12,0 футов 3,6 м
Глубина от водосборного лотка	Глубина от смежной точки привязки.	Числовое	-1 фут 0,3 м
Глубина почвы	Глубина почвы	Числовое, положительное	2 фута 0,6 м
Смещение бордюра	Смещение от точки привязки	Числовое	-0,5 фута 0,15 м
Внутренний боковой откос	Внутренний боковой откос	Откос	-4 ( : 1)
Наружный боковой откос	Наружный боковой откос	Откос	-4 ( : 1)

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Нет.

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Точка привязки используется как исходная точка. После этого дождевой сад корректируется в соответствии с заданным расстоянием смещения. Глубина дождевого сада устанавливается на основе входных значений.

Работа в режиме компоновки

Этот элемент конструкции используется в режиме компоновки для построения дождевого сада в соответствии с входными параметрами.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	ДС_Водосборный_Лоток	Точка вставки дождевого сада
P2	ДС_Верх_Внутр	Внутренняя верхняя поверхность дождевого сада
P3	ДС_Верх_Наруж	Наружная верхняя поверхность дождевого сада
P6	ДС_Низ_Наруж	Наружная нижняя поверхность дождевого сада
P7	ДС_Низ_Внутр	Внутренняя нижняя поверхность дождевого сада
L1 - L3	Верх, ДС_Откос	Верхняя поверхность откоса дождевого сада
L5-L7	База отсчета	База отсчета
L6	База_отсчета, ДС_Низ	Нижняя поверхность дождевого сада
S1	ДождевойСад	Дождевой сад

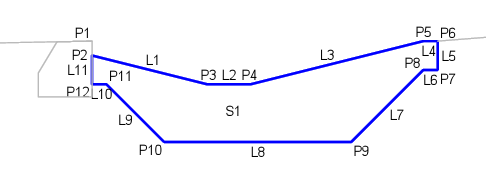

Диаграмма кодирования
