ПараболВыходНаРельефОбочины

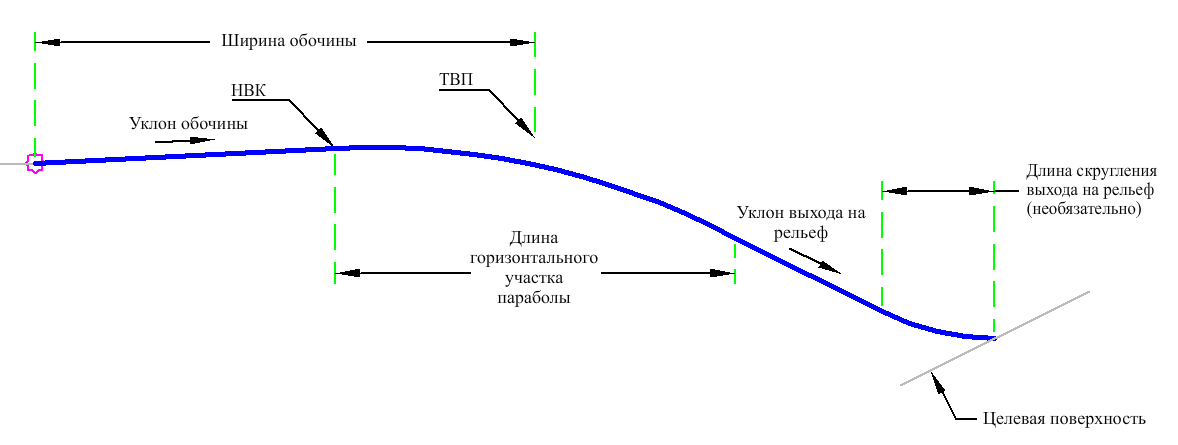

Элемент конструкции «ПараболВыходНаРельефОбочины» содержит скругление в точке вертикального пересечения (ТВП) между обочиной и звеном, оканчивающимся выходом на рельеф, а также угловое скругление между звеном, оканчивающимся выходом на рельеф, и целевой поверхностью.

Кроме того, можно определить значение ширины обочины от начала координат до ТВП или от начала координат до точки начала вертикальной кривизны (НВК).

От начала координат до ТВП:

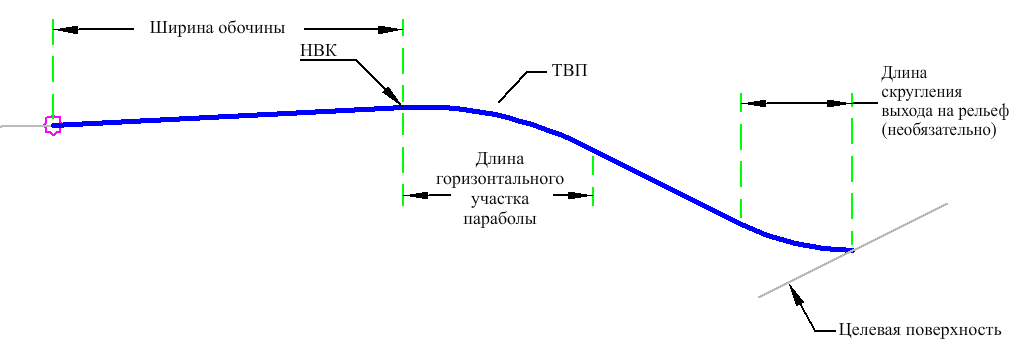

От начала координат до НВК:

Присоединение

Точка привязки расположена на внутренней кромке мощеной обочины, которая обычно находится на наружном крае дорожного покрытия.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции.	Слева / Справа	Справа
Ширина обочины	Ширина от точки привязки до точки отсчета обочины	Числовое, положительное	10 футов 3 м
Определение ширины обочины	Ширина обочины измеряется от точки приложения до этого местоположения.	ТВП/НВК	ТВП
Длина скругления выхода на рельеф (необязательно)	Определяет значение длины.	Числовое, положительное	5 футов 1,5 м
Длина горизонтального участка параболы	Длина параболы в точке ТВП или НВК.	Числовое, положительное	8 футов 2,5 м
Уклон выхода на рельеф (+/- для выемки/насыпи)	Уклон выхода на рельеф в % (+/-).	Числовой	50 (%)
Уклон обочины	Уклон обочины в % (+/-).	Числовой	5 (%)

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Поверхность выхода на рельеф	Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности	Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Этот элемент конструкции создает форму обочины. Данный элемент конструкции рассчитывает формы по ТВП или НВК. Далее этот элемент конструкции выполняет проверку наличия достаточного пространства для скругления выхода на рельеф.

Если места для скругления выхода на рельеф недостаточно, длина кривой корректируется для обеспечения необходимой длины для скругления выхода на рельеф.

Затем выполняется проверка идентичности значений внешнего и внутреннего параболического уклона. При условии идентичности уклона выполняется прорисовка звена. Если уклоны не совпадают, создается вогнутая или выпуклая параболическая кривая. Если применимо, для верхней или нижней точки на параболической кривой добавляется точка.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает звенья, формирующие обочину.

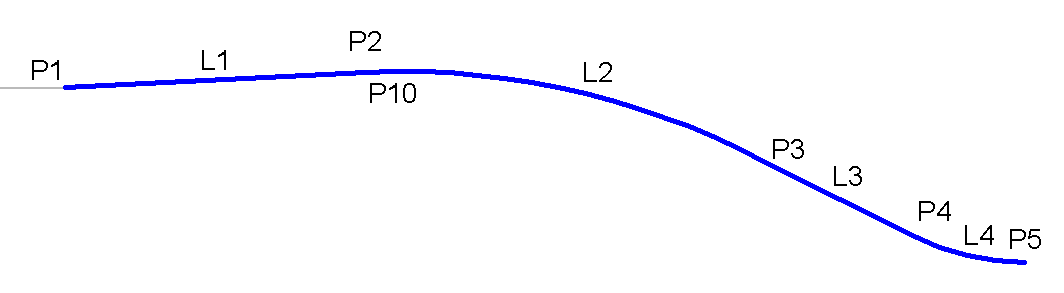

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P2–P5	Верх
L1 - L4	Верх
