Элемент конструкции «БордюрСВнедрТрубой» используется для вставки звеньев для бетонного бордюра с внедренной трубой в поточной линии. За бордюром и водосборным лотком можно разместить берму.
Присоединение
Точкой привязки является точка кромки водосборного лотка.

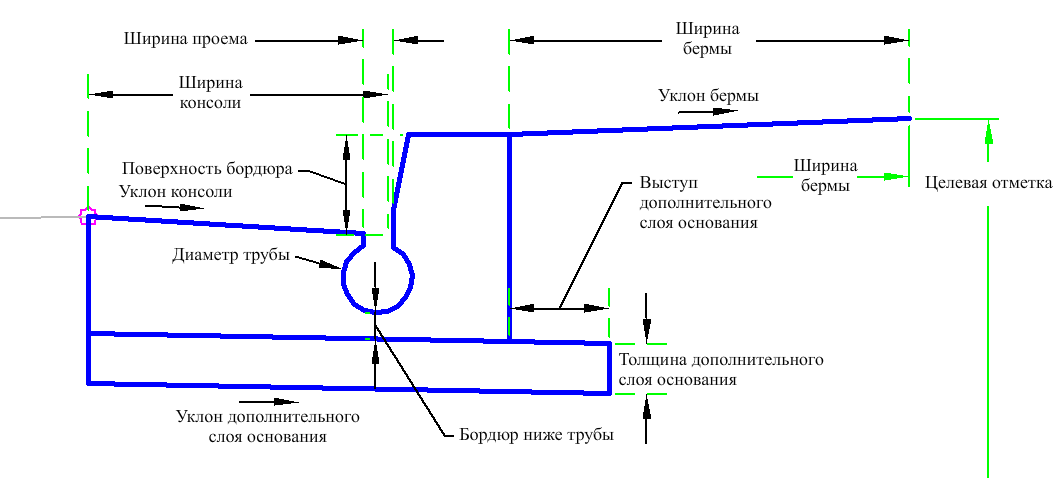

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. | Слева / Справа |
Справа |
|
Ширина кромки |
Ширина от кромки водосборного лотка до поточной линии. | Числовое, положительное |
1,5 фута 0,5 м |
|
Уклон кромки |
Откос водосборного лотка, %. | Числовой |
6 (%) |
|
Выступ дополнительного слоя основания |
Расстояние, на которое дополнительный слой основания удлиняется за край бордюра. | Числовой |
0,5 фута 0,150 м |
|
Поверхность бордюра |
Высота от поточной линии до верха бордюра. | Числовой |
0,5 фута 0,150 м |
|
Бордюр ниже трубы |
Толщина от нижней части трубы до нижней части бордюра ниже дна трубы. | Числовое, положительное |
0,25 фута 0,08 м |
|
Толщина дополнительного слоя основания |
Толщина дополнительного слоя основания в точке привязки (нулевое значение — пропустить). | Числовое, не отрицательное |
0,25 фута 0,08 м |
|
Уклон дополнительного слоя основания |
Откос дополнительного слоя основания, %. | Числовое |
2 (%) |
|
Диаметр трубы |
Диаметр дренажной трубы. | Числовое, положительное |
0,33 фута 0,1 м |
|
Ширина проема |
Ширина проема трубы. | Числовое, положительное |
0,25 фута 0,08 м |
|
Ширина бермы |
Ширина полосы между обочиной и тротуаром. | Числовое, положительное |
4 фута 1,2 м |
|
Уклон бермы |
Откос бермы, %. Положительное направление уклона указывает вверх от точки привязки. | Числовое |
4 (%) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Целевая ширина бермы |
Может использоваться для задания горизонтального положения бермы позади бордюра. | Не обязательно |
|
Целевая отметка бермы |
Может использоваться для задания вертикального положения бермы позади бордюра. | Не обязательно |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Этот элемент конструкции создает форму простого бордюра и водосборного лотка с трубой, расположенной ниже поточной линии. За бордюром и водосборным лотком можно разместить берму.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции отображает бордюр, водосборный лоток и берму.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Кромка, сверху | Кромка водосборного лотка |
| P2 | ПоточнаяЛиния_ВодосборныйЛоток, Верх | Линия стока водосборного лотка |
| P3 | Верх | |
| P4 | ПоверхностьБордюра, Верх | Верхняя поверхность бордюра |
| P5 | ЗаднЧастьБордюра, Верх | Задняя поверхность бордюра |
| P6 | ТолщинаБордюра | Толщина бордюра по кромке |
| P7 | Толщина дополнительного слоя основания | Толщина основания под кромкой |
| P8 | НизЗаднейЧастиБордюра | Нижняя точка бордюра на задней поверхности |
| P9 | Выступ дополнительного слоя основания | Верхняя часть выступа основания |
| P10 | Толщина дополнительного слоя основания, База отсчета | Нижняя часть выступа основания |
| P11–P12 | Труба | Верхняя часть трубы по поточной линии |
| P13 | CG_Берма, Верх | Конец бермы |
| P14 | PipeCenter | Центр трубы |
| P15 | Pipe_Invert | Дно трубы |
| L1 | Верх, Кромка, Бордюр | Звено кромки бордюра на проектной поверхности |
| L2 | Верх, Бордюр, ПоверхностьБордюра | Звено поверхности бордюра на проектной поверхности |
| L3 | Верх, Бордюр, ВерхБордюра | Звенья верхней части бордюра на проектной поверхности |
| L4 | ТолщинаБордюра | Толщина бордюра в точке привязки |
| L5 | Толщина дополнительного слоя основания | Толщина основания ниже точки привязки |
| L6 | База отсчета | |
| L7 | Высота бордюра | Звено высоты бордюра на проектной поверхности |
| L8 | Выступ дополнительного слоя основания | Выступ дополнительного слоя основания за бордюром |
| L9 | Толщина дополнительного слоя основания, База отсчета | Толщина дополнительного слоя основания |
| L10 | База отсчета, Дополнительный слой основания, ДопОснБордюра | Низ дополнительного слоя основания |
| L11–L12 | ВходЧастьТрубы | От поточной линии до верха отверстия трубы |
| L13 | Труба | Форма трубы |
| L14 | Верх, Берма | Верхняя часть бермы |
| S1 | Бордюр | |
| S2 | Дополнительный слой основания |

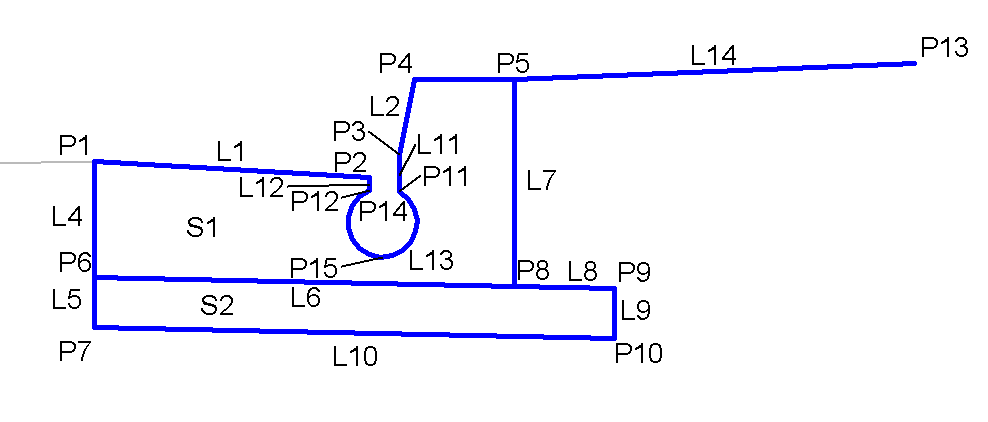

Диаграмма кодирования
