Данный элемент конструкции предназначен для создания представления поперечного сечения полосы движения, в котором для трассы базовой линии в моделировании коридора применяется значение поперечного уклона наружной или внутренней полосы виража.
Данный элемент используется для большинства дорог без разделительных полос или дорог с разделительными полосами, но без разрыва поперечного уклона полосы на любой из сторон. Он также используется для наружных или внутренних полос двускатных шоссе с разделительной полосой или шоссе с изломом. Конструкция дорожного покрытия соответствует стандартам, описанным в разделе "Конструкция замощенных участков дорожного покрытия" в Справке Autodesk Civil 3D.
Присоединение
Точка привязки находится на внутреннем крае полосы на проектной поверхности. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции |
Слева / Справа |
Справа |
|
Ширина |
Ширина полосы от смещения внутреннего края до смещения наружного края |
Числовое, положительное |
3,6 м 12,0 футов |
|
Поперечный уклон по умолчанию |
Стандартный поперечный уклон полосы движения используется в случае, если не задано значение поперечного уклона виража для трассы |
Числовое |
-2.0 |
|
Толщина покрытия 1 |
Толщина слоя "Покрытие1" (если равна нулю - слой игнорируется) |
Числовое, не отрицательное |
0,025 м 0,083 фута |
|
Толщина покрытия 2 |
Толщина слоя покрытия 2 (нулевое значение - пропустить) |
Числовое, не отрицательное |
0,025 м 0,083 фута |
|
Толщина основания |
Толщина слоя основания (нулевое значение - пропустить). |
Числовое, положительное |
0,100 м 0,333 фута |
|
Толщина дополнительного слоя основания |
Толщина дополнительного слоя основания (нулевое значение - пропустить). |
Числовое, не отрицательное |
0,300 м 1,0 фут |
|
Использовать вираж |
Определяет использование поперечного уклона виража для полосы |
Список вариантов выбора:
|
Нет |
|
Направление откоса |
Определяет направление поперечных уклонов полос движения: от гребня или к гребню |
Список вариантов выбора:
|
От гребня |
|
Возможность вращения |
Определяет возможность использования внутренних и наружных точек в качестве оси вращения |
Список вариантов выбора:
|
Да |
|
Код внутренней точки |
Выбор типа точек для внутреннего края полосы движения |
Список вариантов выбора:
|
Crown |
|
Код наружной точки |
Определяет тип точки для наружного края полосы |
|
Край дорожного покрытия (КПЧ) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Ширина полос движения |
Может использоваться для переопределения фиксированного значения "Ширина полосы" и привязки края полосы к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Отметка наружных полос |
Может использоваться для переопределения нормального поперечного уклона полосы и привязки наружного края полосы движения к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Ширина полос движения |
Ширина полосы |
Числовое |
|
Поперечный уклон полосы движения |
Поперечный уклон полосы в % |
Числовое |
Режим

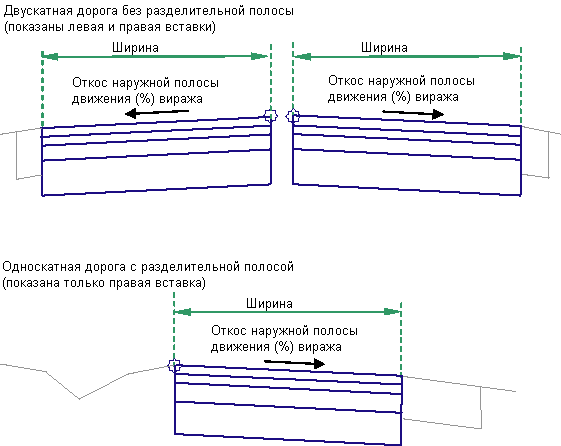

Поперечный уклон полосы виража определяется параметрами виража для трассы базовой линии. Можно определить значения поперечного уклона виража для полосы движения.
Проектная поверхность и параллельное основание с заданной шириной, глубиной и поперечным уклоном виража вставляются, начиная с точки привязки. Вертикальные звенья замыкают форму на одном из концов полосы.
Если во время моделирования коридора названию смещения трассы в плане назначено значение "Ширина", ширина полосы изменяется и приводится в соответствие со смещением трассы. Этот элемент конструкции может использоваться в конструкциях с осью вращения виража в разных типах одно- и двускатного дорожного полотна. Для получения дополнительных сведений см. раздел Работа с конструкциями, поддерживающими точки вращения для оси вращения виража.
Работа в режиме компоновки
Данный элемент в режиме компоновки отображает все звенья полосы, использующие входные параметры ширины и глубины при откосе -2%.
Если для параметра "Возможность вращения" установлено значение "Да", то специальные маркеры
указывают потенциальные точки вращения на внутренней и наружной точках.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
|
P1 |
Crown |
Точка гребня на проектной поверхности (может отсутствовать) |
|
P2 |
ETW |
Внешний край полосы на проектной поверхности |
|
P3 |
Crown_Pave1 |
Точка гребня на слое "Покрытие1" (может отсутствовать) |
|
P4 |
ETW_Pave1 |
Внутренний край полосы на слое "Мощение" |
|
P5 |
Crown_Pave2 |
Точка гребня на слое "Покрытие2" (может отсутствовать) |
|
P6 |
ETW_Pave2 |
Внутренний край полосы на слое Покрытие2 |
|
P7 |
Гребень_Основание |
Точка гребня на уклоне основания (может отсутствовать) |
|
P8 |
КПЧ_Основание |
Внутренний край полосы на основании |
|
P9 |
Гребень_Осн |
Точка гребня на уклоне дополнительного слоя основания (может отсутствовать) |
|
P10 |
КПЧ_Осн |
Внутренний край полосы на дополнительном слое основания |
|
L1 |
Top, Pave |
Проектная поверхность |
|
L2 |
Pave1 |
Поверхность Покрытие1 |
|
L3 |
Pave2 |
Поверхность Покрытие2 |
|
L4 |
Основание |
Поверхность основания |
|
L5 |
Дополнительный слой основания База отсчета |
Поверхность дополнительного слоя основания |
|
S1 |
Pave1 |
Расстояние от проектной поверхности до поверхности "Покрытие1" |
|
S2 |
Pave2 |
Расстояние между слоями "Покрытие1" и "Покрытие2" |
|
S3 |
Основание |
Расстояние между покрытием 2 и основанием |
|
S4 |
Дополнительный слой основания |
Область между основанием и дополнительным слоем основания |
Диаграмма кодирования
