МногослойТраншеяДляТрубы

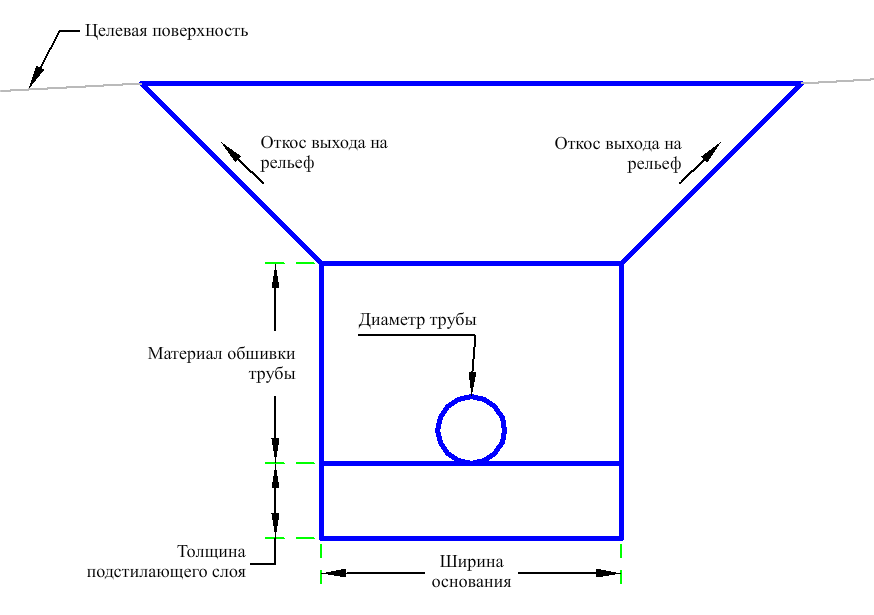

Элемент конструкции «МногослойТраншеяДляТрубы» состоит из одной трубы в траншее и слоя материала обшивки трубы.

С помощью этого элемента конструкции можно рассчитать объем основания для подстилающего слоя, зоны трубы и песчано-гравийной засыпки. Труба покрывается слоем материала прямо над подстилающим слоем. Центр трубы будет иметь проектный профиль. На участке песчано-гравийной засыпки глубина может меняться, на других участках это значение будет постоянным. Все значения глубины, ширины и диаметра варьируются от траншеи к траншее. Глубина траншеи может меняться вдоль трассы, поскольку она измеряется ото дна траншеи до целевой поверхности.

Присоединение

Точкой присоединения по умолчанию является центр трубы.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Ширина дна	Ширина траншеи для трубы по дну.	Числовое, положительное	3 фута 1 м
Диаметр трубы	Диаметр трубы.	Числовое, положительное	0,667 фута 0,2 м
Толщина подстилающего слоя	Толщина подстилающего слоя трубы под дном трубы.	Числовое, положительное	0,75 фута 0,2 м
Толщина материала обшивки трубы	Толщина подстилающего слоя трубы над дном трубы.	Числовое, положительное	2 фута 0,6 м
Откос целевой поверхности	Х: 1 боковой откос траншеи.	Числовое, положительное	1 (: 1)

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Поверхность выхода на рельеф	Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности	Требуется

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Отметка дна траншеи рассчитывается как отметка линии уклона профиля минус половина диаметра трубы плюс толщина подстилающего слоя. Горизонтальное звено дна траншеи размещается симметрично по отношению к смещению точки присоединения на данной отметке. Толщина материала обшивки трубы используется, чтобы обеспечить наличие материала вокруг трубы. Боковые откосы удлиняются вверх к существующей поверхности. Горизонтальное звено подстилающего слоя располагается на заданной глубине выше дна траншеи.

Работа в режиме компоновки

В режиме компоновки, с помощью этого элемента конструкции можно построить траншею.

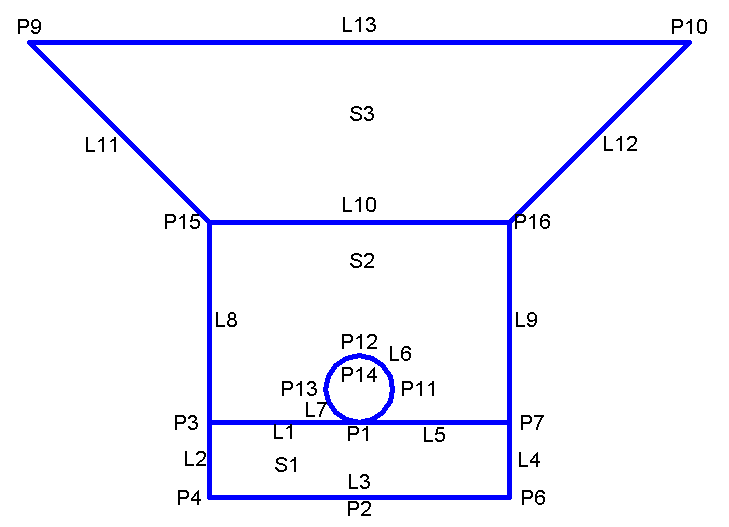

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	PipeBottom	Нижняя часть трубы
P2	ЦентрПодстилающегоСлоя	Центр нижней части подстилающего слоя
P3	PipeBackfillBottom_In	Нижняя часть засыпки трубы, внутри
P4	PipeBeddingBottom_In	Нижняя часть подстилающего слоя для трубы, внутри
P6	НизПодстилСлояДляТрубы, База отсчета	Нижняя часть подстилающего слоя для трубы
P7	PipeBackfillBottom_Out	Нижняя часть засыпки трубы, снаружи
P8	PipeCenter	Центр трубы
P11	Труба
P12	PipeTop	Верхняя часть трубы
P13	Труба
P15	ВерхЗасыпки_Внутр	Внутренняя верхняя часть засыпки
P16	ВерхЗасыпки_Внешн	Внешняя верхняя часть засыпки
P17	Точка отсчета, Верх
P18	Верх
L1, L5	PipeBackfillBottom	Нижняя часть засыпки трубы
L2,L4	PipeBedding	Подстилающий слой для трубы
L3	НизПодстилСлояДляТрубы, База отсчета	Нижняя часть подстилающего слоя для трубы
L6 - L7	Труба
L8–L9	Засыпка
L10	ВерхЗасыпки	Верхняя часть засыпки
L11	ВнутрОткосТраншеи	Внутренний откос траншеи
L12	НаружнОткосТраншеи	Наружный откос траншеи
L13	ВерхТраншеи, Верх	Верх траншеи
S1	PipeBedding	Подстилающий слой для трубы
S2	PipeBackfillMaterial	Материал засыпки трубы
S3	МатериалТраншеи	Материал траншеи
