КлиновиднаяПодпорнаяСтенаДоКювета

Присоединение

Точка привязки расположена с внутренней стороны обочины.

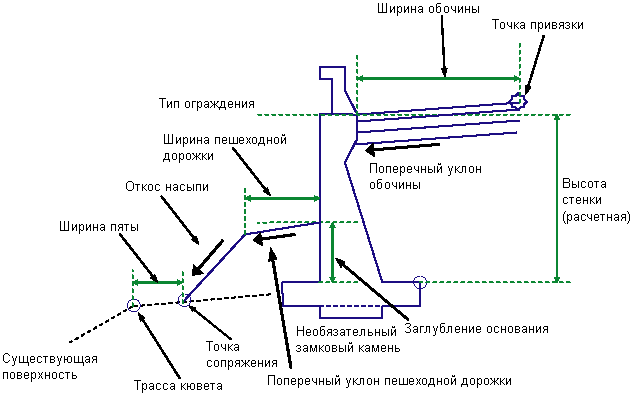

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции.	Слева / Справа	Справа
Ширина обочины	Ширина обочины от точки привязки	Числовое, положительное	4,0 фута 1,33 м
Толщина покрытия 1	Толщина покрытия 1. Чтобы задать отсутствие "Покрытия 1", введите НУЛЬ	Числовое, положительное	0,083 фута 0,025 м
Толщина покрытия 2	Толщина покрытия 2. Чтобы задать отсутствие "Покрытия 2", введите НУЛЬ	Числовое, положительное	0,083 фута 0,025 м
Толщина основания	Толщина слоя основания	Числовое, положительное	0,333 фута 0,1 м
Толщина дополнительного слоя основания	Толщина дополнительного слоя основания.	Числовое, положительное	0,3 м 1,0 фут
Толщина стены	Задает ширину верхней части стены	Числовое	0,958 фута 0,292 м
Заглубление основания	Величина заглубления, измеряемая от верха основания до линии проектной поверхности на тыльной стороне стены в случае насыпи или до привязки в случае выемки.	Числовое	1,667 фута 0,50 м
Замковый камень	Задает добавление дополнительного замкового камня ниже основания	Логический	Да
Использовать ограждение	Задает использование ограждения по верхнему краю стены	Строка, (a) Да, (b) Нет	Да
Использовать поперечный уклон виража	Определяет использование поперечного уклона виража	Список вариантов выбора	Нет
Направление откоса	Определяет направление поперечных уклонов обочины: от гребня или к гребню	Список вариантов выбора	От гребня
Поперечный уклон обочины по умолчанию	Стандартный поперечный уклон поверхности формы. Значение используется, если поперечный уклон виража не применяется или не задан для трассы базовой линии.	Числовое, положительное	- 2.0%
Ширина пешеходной дорожки	Ширина звена пешеходной дорожки на сопрягающем поперечном уклоне	Числовое, положительное	3,300 фута 1,0 м
Поперечный уклон пешеходной дорожки	Поперечный уклон звена пешеходной дорожки (тип уклон/откос)	Числовое	25 %
Откос насыпи	Откос звена насыпи, от пешеходной дорожки до точки сопряжения (типа "откос")	Числовое	2.00 : 1
Ширина пяты	Ширина от точки кювета до точки сопряжения (до существующего внутреннего края кювета)	Числовое, положительное	1,670 фута 0,5 м

Высота стены определяется от верхнего края основания до точки привязки отметки уровня земли на вертикальной грани, в зависимости от того, что выше. Высота стены сказывается на: откосе наклонной стены, ширине основания, смещении вертикальной грани стены, размерах дополнительного замкового камня и расположении центра замкового камня.

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Ребро обочины	Может использоваться для переопределения поперечного уклона обочины путем привязки к профилю. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно
Смещение кювета	Внутреннее ребро профиля кювета используется для определения места расположения точки привязки. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Требуется
Связанная поверхность	Существующая поверхность грунта для привязки относительно заданной ширины кювета и пяты. Следующие объекты могут использоваться в качестве целевых для задания поверхностей: поверхности.	Требуется

Выходные параметры

Нет.

Режим

Данный элемент конструкции может вставляться отдельно для левой или правой стороны. Предполагается, что точка привязки находится на проектном краю проезжей части, от которого изображаются мощеные обочины, заданные в этом элементе конструкции.

Отметка верха основания определяется рабочими внутренними откосами от точки привязки до внутренней кромки дорожки с последующим вычитанием параметра "Заглубление основания" из звена привязки на смещении наружного угла основания. Высота стены (Н) рассчитывается между наружным краем обочины и верхом основания. Если для параметра "Замковый камень" задано значение "Нет", то базой основания является одиночное горизонтальное звено. Если используется параметр "Замковый камень", вставляются звенья, определяющие дополнительный замковый камень.

Примечание: очень небольшой зазор (0,001 на метр) остается между слоями дорожного покрытия и внутренней гранью стены. Это необходимо для облегчения анализа материалов с помощью функции расчета объема работ, как подробно описано ниже.

Работа в режиме компоновки

В режиме компоновки данный элемент конструкции прорисовывает форму подпорной стенки, как определено введенными значениями параметров, при этом для элемента конструкции предполагается режим насыпи.

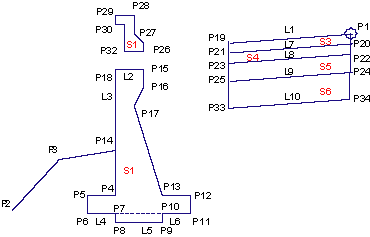

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка/Звено	Codes (Коды)	Описание
P2	Выход на рельеф
P3	Дорожка_Край	Край ширины дорожки
P14	ПС_Шарнир
P12	ПС_Внутри	Можно вставить как структурные линии в поверхность базы отсчета здания
P5	ПС_Снаружи	Можно вставить как структурные линии в поверхность базы отсчета здания
L1, L2, L3	Верхнее
L2, L3	Стена
L4,L5,L6	Основание	Нижний край основания
L7	Pave1
L8	Pave2
L9	Основание, Основание_Низ
S1	ПСтенка
S2	Ограждение
S3	Pave1
S4	Pave2
S5	Основание
