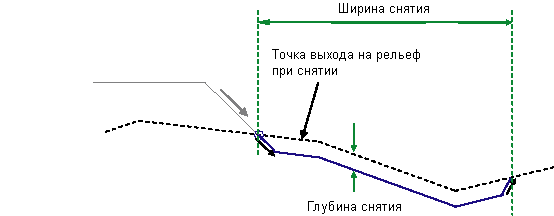

Этот элемент конструкции используется, чтобы задать глубину снятия верхнего слоя грунта.

Точка привязки расположена внутри звена снятия верхнего слоя грунта.
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа / Справа | Справа |
| Глубина снятия | Задает глубину снятия верхнего слоя грунта. | Числовое |
0,05 м 0,167 фута |
| Ширина снятия | Задает ширину зоны снятия верхнего слоя грунта. | Числовое |
5 м 16,67 фута |
| Внутренний откос | Значение внутреннего откоса восстановленного слоя, используемое по умолчанию, от исходной точки выхода на рельеф до начала наружного откоса. | Числовое | -2 (:1) |
| Наружный откос | Наружный откос, который профилируется от нижней части снятого грунта до существующей поверхности | Числовое, положительное | 2 (:1) |
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Описание | Статус |
|---|---|---|
| Ширина снятия | Может использоваться для переопределения фиксированного значения ширины зоны снятия верхнего слоя грунта и привязки к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Существующая поверхность | Имя существующей поверхности обратного уклона от нижнего края снятия верхнего слоя грунта. Следующие объекты могут использоваться в качестве целевых для задания поверхностей: поверхности. | Требуется |
Нет.
Данный элемент конструкции вставляет параллельные звенья, определяющие нижний уровень снятия верхнего слоя грунта ниже заданной поверхности. Удаление поверхностного слоя начинается в точке вставки непосредственно под выбранной поверхностью. Звено внутреннего откоса размещается от точки вставки в сторону, определяемую входными параметрами. Это звено вычерчивается, пока разность отметок его самой низкой точки и существующей поверхности грунта не сравняется со значением "Глубина снятия".
Аналогично, звено наружного откоса вычерчивается от поверхности верхнего слоя грунта в точке вставки со смещением, равным значению "Ширина снятия". В данном случае вновь глубина этого звена такова, что разность отметок по нижнему краю звена по отношению к поверхности верхнего слоя грунта равна глубине снятия.
Затем, чтобы определить уровень снятия верхнего слоя грунта, вводится последовательность звеньев, соединяющихся над двумя новыми звеньями и параллельных заданной верхней поверхности грунта.
Для вставки вертикальных звеньев в точке вставки и/или на другом конце области снятия следует определить нулевые значения внутреннего откоса и/или наружного откоса.
В режиме компоновки с помощью входных параметров добавляются звенья внутреннего и наружного откосов. Для представления уровня снятия верхнего слоя грунта добавляется горизонтальная линия, соединяющая нижнюю поверхность этих двух звеньев.

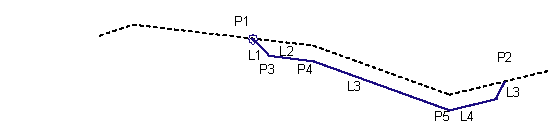

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка/Звено | Codes (Коды) | Описание |
|---|---|---|
| P2 | Выход на рельеф_снятие | Точка выхода на рельеф звена снятия верхнего слоя грунта с наружным откосом |
| Все звенья | Снятие грунта | Звенья снятия верхнего слоя грунта |
