СтенаИзГабионов

Элемент конструкции «СтенаИзГабионов» создает стену из габионов. Стена из габионов соответствует стандартному плану Caltrans D100A.

Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

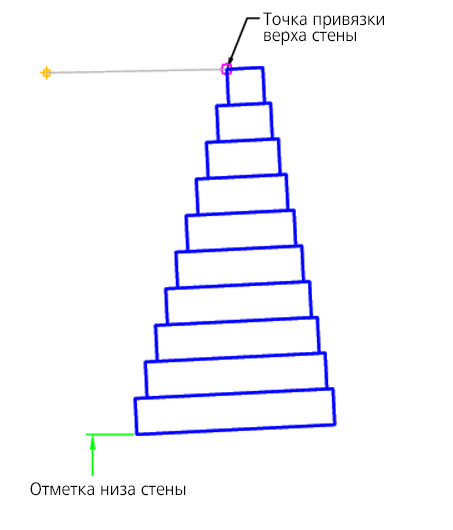

Вариант: привязка к верху стены

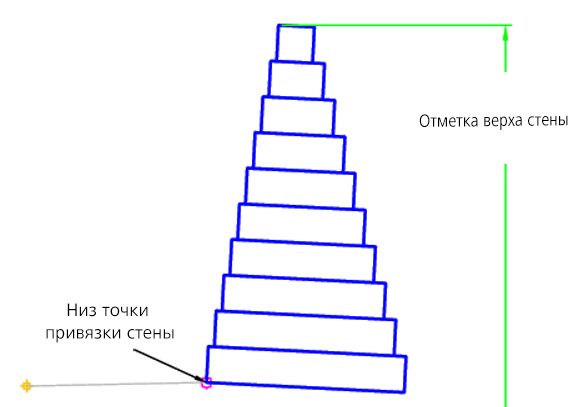

Вариант: привязка к низу стены

Присоединение

Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа
Расстояние пошагового смещения	Расстояние смещения грани для габионов	Числовое, положительное	0,5 фута 0,15 м
С перегрузкой	С почвой над стеной	Да / Нет	Нет
Уклон габиона	Уклон габиона	Числовое	5 (%)
Место привязки	Место привязки на стене	ВерхСтены/НизСтены	Низ стены

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Отметка верха стены	Можно использовать для задания отметки верха стены, если в качестве точки привязки выбран низ стены. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Обязательно, если в качестве точки привязки выбран низ стены
Отметка низа стены	Можно использовать для задания отметки низа стены, если в качестве точки привязки выбран верх стены. Следующие типы объектов могут использоваться в качестве целевых для указания ширины: трассы, полилинии, характерные линии и фигуры съемки.	Обязательно, если в качестве точки привязки выбран верх стены

Динамические логические назначения

Размеры слоев габионов заданы в элементе конструкции на основании текущего слоя и высоты стены из габионов.

Выходные параметры

Нет.

Режим

Точка привязки используется как точка исходного отсчета. Затем высота стены из габионов вычисляется на основе точки привязки и верха стены или низа профиля стены. Максимальное количество слоев габионов — 10; слои имеют высоту 3 фута (1 м). Высота стены из габионов округляется до ближайшего четного числа слоев.

После этого выполняется построение каждого слоя габиона на основе входных параметров.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции прорисовывает не более 10 слоев габионов.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1-PX	Габион	Габион точка, применяемая ко всем точкам
L1, L5	База отсчета	Повторяется для каждого слоя
L3, L6	Верх	Повторяется для каждого слоя
SX	ГабионX	X заменяется текущим слоем габиона

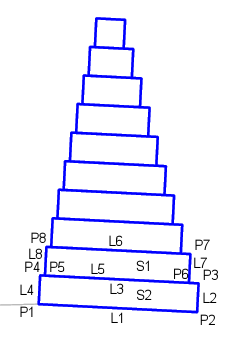

Диаграмма кодирования

На следующей иллюстрации помечены первые два слоя габионов. Другие слои габионов выглядят аналогичным образом.
