Элемент конструкции «ЗвукоизолирующаяСтена» используется для вставки звеньев и форм с целью создания звукоизолирующей стены в соответствии со стандартным планом Caltrans B15-1.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

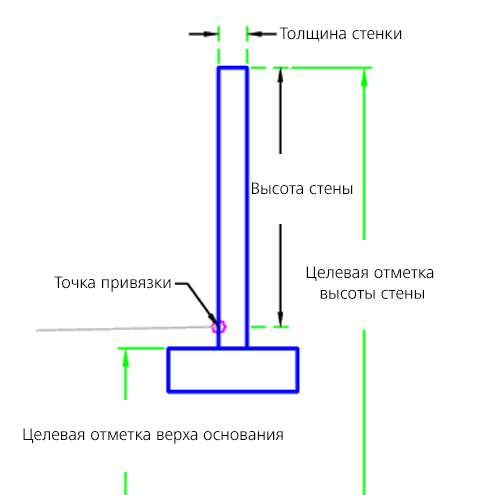

Отдельное основание:

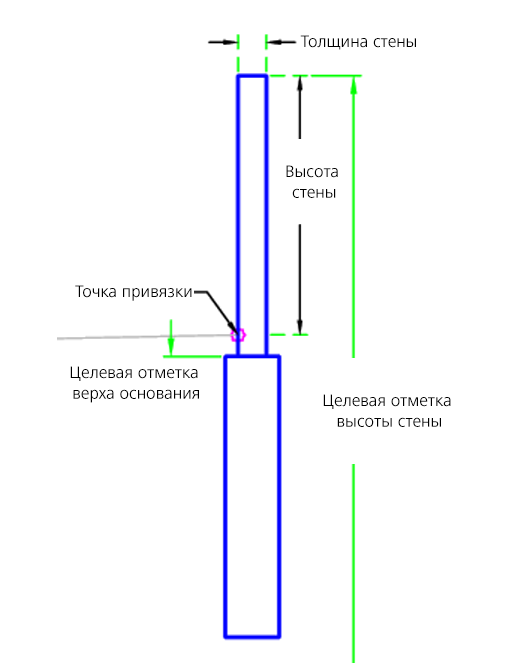

Основание траншеи:
Присоединение
Точка привязки расположена на внутренней кромке звукоизолирующей стены. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Форма основания | Используемая форма основания | Отдельное основание/Основание траншеи | Основание траншеи |
| Вариант основания | Вариант основания | Вариант 1/Вариант 2 | Случай 2 |
| Высота стены | Высота стены выше точки привязки | Числовое, положительное |
6 футов 2 м |
| Толщина стенки | Толщина стенки | Числовое |
0,66 фута 0,20 м |
| Прочность почвы | Устойчивость почвы | Почва 25/Почва 30/Почва 35 | Почва 30 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Высота стены | Может использоваться для переопределения высоты стены и привязки отметки верха стены с отметкой профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Верх основания | Может использоваться для переопределения верха основания и привязки отметки верха основания к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Размеры основания звукоизолирующей стены располагаются в элементе конструкции на основании входных параметров.
Выходные параметры
Нет.
Режим
Точка привязки используется как исходная точка. Размеры оснований определяются входными параметрами. Выполняется построение точек, звеньев и форм стены, после чего выполняется построение основания.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции прорисовывает звукоизолирующую стену на основании входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1, P4 | Стена_Отсчет | Точка отсчета стены |
| P2 | Стена_Перед | Передняя сторона стены |
| P3 | Стена_Зад | Задняя сторона стены |
| P7 | Стена_Наруж | Наружный угол основания |
| P10 | Стена_Внутр | Внутренний угол основания |
| L1 - L3 | Верх, Стена | Верх стены |
| L4-L5 | Wall | Поверхность стены |
| L9 | Основание_Низ | |
| S1 | Wall | |
| S2 | Основание |

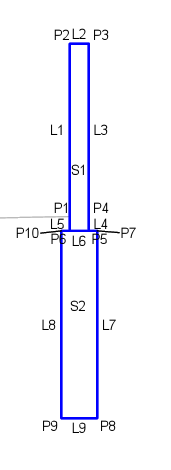

Диаграмма кодирования
Отдельное основание:
Основание траншеи:
