Элемент конструкции «ПодпорнаяСтенкаCaltransB3» используется для вставки звеньев с целью создания подпорной стенки в соответствии со стандартным планом Caltrans для подпорных стенок B3-3.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

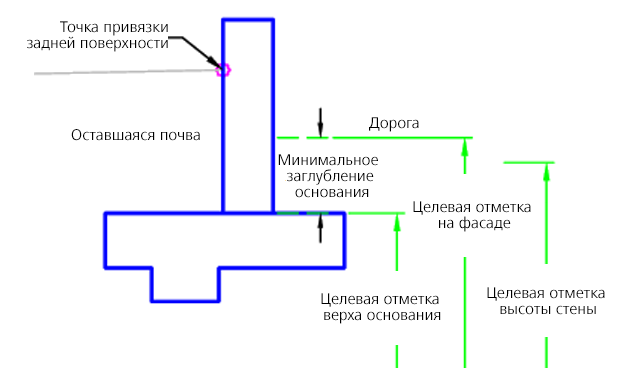

Вариант 1: точка привязки на задней поверхности подпорной стенки

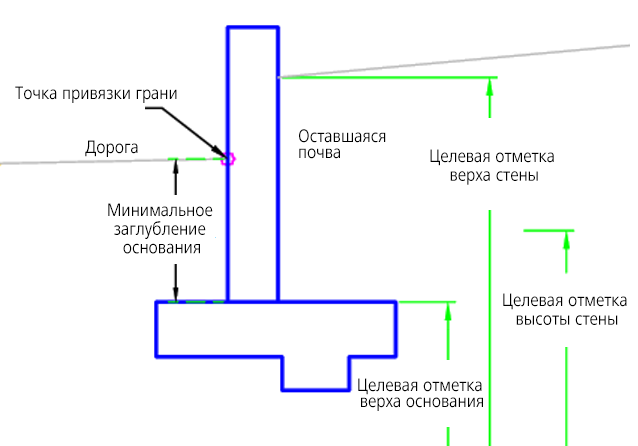

Вариант 2: точка привязки на грани стены
Присоединение
Привязка задается на задней или передней поверхности подпорной стенки.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции. | Слева / Справа | Справа |
| Коды звеньев стены | Код, применяемый к звеньям, составляющим стену. | Текст | Wall |
| Коды точек стены | Код, применяемый к точкам, составляющим стену. | Текст | Wall |
| Коды точек основания | Код, применяемый к точкам, составляющим основание. | Текст | Основание |
| Коды звеньев основания | Код, применяемый к звеньям, составляющим основание. | Текст | Основание |
| Минимальное заглубление основания | Для задних граней этот параметр определяет высоту над основанием, если целевая отметка на грани не задана. | Числовое, положительное |
1,5 фута 0,45 м |
| Точка привязки | Указание того, находится ли точка привязки на грани подпорной стенки или на ее задней поверхности. | Грань/Задняя поверхность | Сзади |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Высота стены | Используется для управления размерами высоты, которые используются для построения подпорной стенки. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Требуется |
| Верх основания | Можно использовать для управления отметкой верха основания. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Требуется |
| Верх стены | Можно использовать для переопределения отметки верха стены, если в качестве точки привязки выбрана грань. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Отметка на грани | Можно использовать для управления точкой отметки на грани стены, если в качестве точки привязки выбрана задняя поверхность. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
Динамические логические назначения
Размеры подпорной стенки выводятся из значений, приведенных в стандартном плане Caltrans для подпорных стенок В-3.
Выходные параметры
Нет.
Режим
Точка привязки используется как точка исходного отсчета.
Выполняется проверка существования профиля высоты стенки. Если указанный профиль не существует, выводится сообщение об ошибке. Если профиль высоты стенки не найден, то размер стены составляет 1 фут (0,3 м). В качестве профиля высоты стенки задается усеченное значение отметки.
Вариант 1: точка привязки на задней поверхности подпорной стенки
Если задана целевая отметка на грани, то используется эта отметка. Если отметка на грани не задана, то в этом случае используется верх основания, а также минимальное заглубление основания. Целевая отметка верха основания используется для определения физической высоты подпорной стенки. Построение основания выполняется на основе размеров из стандартного плана с учетом целевого значения высоты стены.
Вариант 2: точка привязки на грани стены
Верха стены рассчитывается на основе целевой отметки верха основания. Отметка основания определяется целевой отметкой верха основания. Если целевая отметка верха основания не найдена, то под точкой привязки используется значение минимального заглубления основания. Построение основания выполняется на основе размеров из стандартного плана с учетом целевого значения высоты стены.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции прорисовывает подпорную стенку на основе значения высоты стены 1 фут (0,3 м).
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Стена, ТочкаПривязки | Точка привязки подпорной стенки |
| P2-P4, P13 | Wall | |
| P5-P12 | Основание | |
| L1 - L6 | Wall | |
| L7-L13 | Основание | |
| S1 | Wall | |
| S2 | Основание |

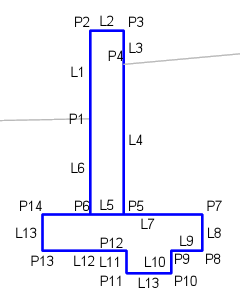

Диаграмма кодирования
Вариант 1: точка привязки на задней поверхности подпорной стенки
Вариант 2: точка привязки на грани стены
