ПерилаТип31ОкругКларк

Элемент конструкции «ПерилаТип31ОкругКларк» используется для вставки звеньев с целью создания в сборке формы перил типа 31 в соответствии со стандартами, принятыми в округе Кларк.

Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

Присоединение

Точка привязки расположена на внутреннем крае стойки на уровне проектной поверхности.

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции	Слева / Справа	Справа

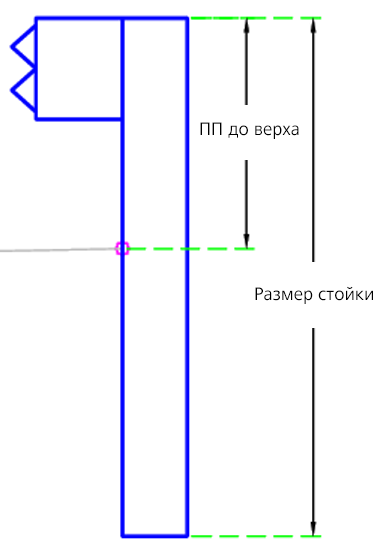

Размер стойки	Размеры стойки	Числовое, положительное	6 футов 1,8 м
ПП до верха	Проектная поверхность до верха стойки	Числовое, положительное	2,67 фута 0,8 м

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Нет.

Динамические логические назначения

Нет.

Выходные параметры

Нет.

Режим

Элемент конструкции выполняет построение двух прямоугольных форм стойки и ограждения, а также формы ограждения. Стойка продлевается вниз к точке привязки на фиксированное расстояние ниже проектной поверхности. Стойка удлиняется вверх на заданное параметрами расстояние.

Работа в режиме компоновки

В режиме размещения данный элемент конструкции прорисовывает стойку и перила фиксированных размеров.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P5	Перила_Грань_Верх	Верхняя грань перил
P7	Перила_Грань_Низ	Нижняя грань перил
P10	Стойка_Верх_Внутр	Верхняя внутренняя поверхность стойки
P11	Стойка_Верх_Наруж	Верхняя наружная поверхность стойки
P12	Стойка_Низ_Наруж	Нижняя наружная поверхность стойки
P13	Стойка_Низ_Внутр	Нижняя внутренняя поверхность стойки
S1	Стойка	Стойка
S2	Блок	Блок

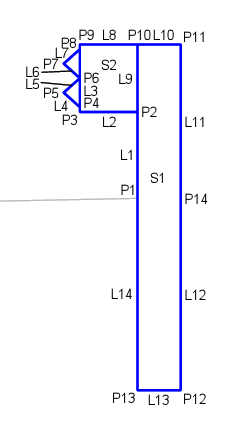

Диаграмма кодирования
