С помощью элемента конструкции MultipleBench_Depth создается фиксированный откос выемки или насыпи с различными значениями откоса берм, ширины и глубины канавы.
Ширину и глубину канавы в бермах можно задать. Итоговый откос выхода на рельеф для целевой поверхности может отличаться от откоса бермы.
Присоединение
Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.

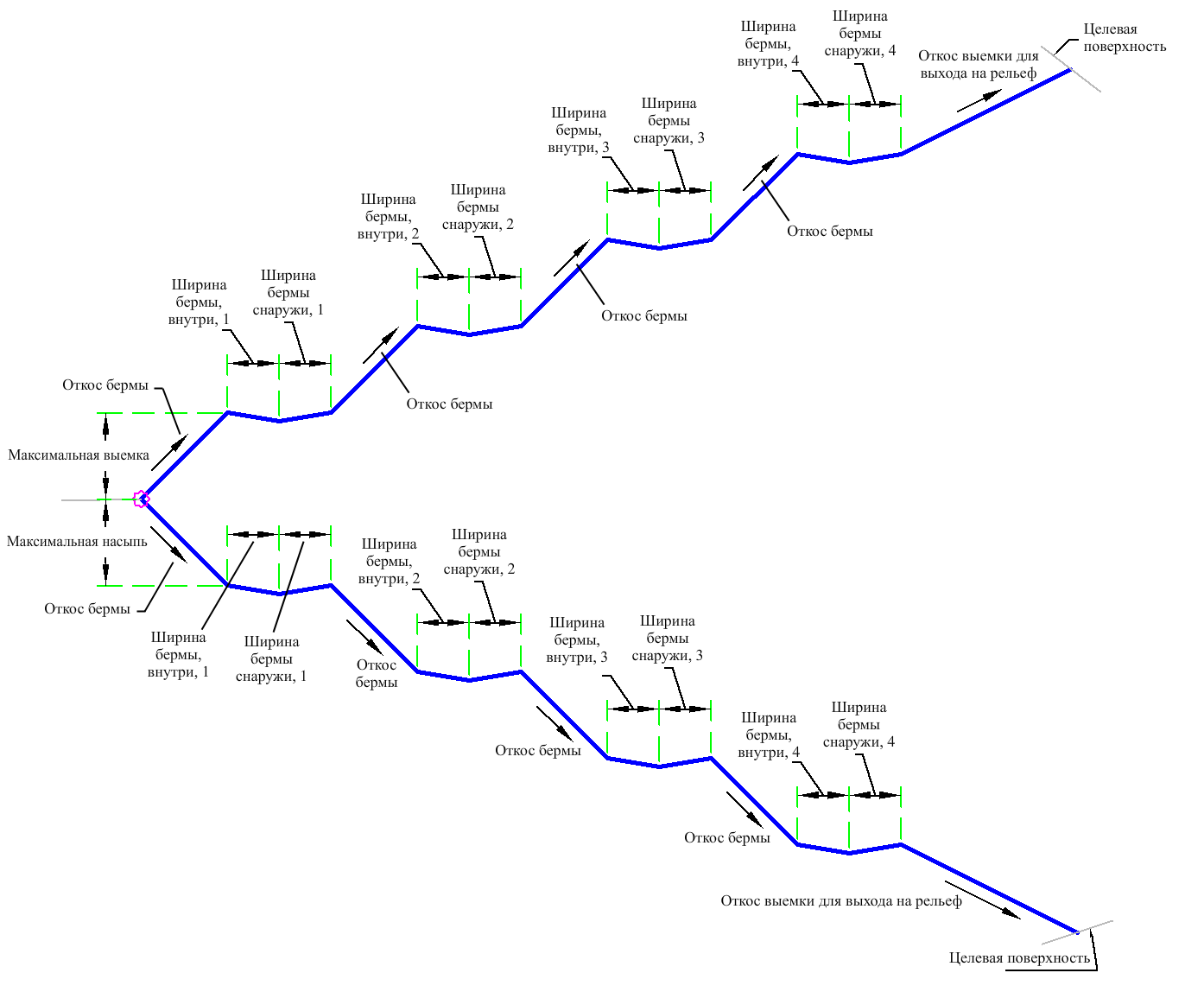

Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Сторона |
Указывает сторону, на которой требуется разместить элемент конструкции. |
Слева / Справа |
Справа |
|
Макс. выемка |
Максимально допустимая высота для звена выемки, оканчивающегося выходом на рельеф, при отсутствии берм. |
Числовое, положительное |
15 футов 4,5 м |
|
Макс. насыпь |
Максимально допустимая высота для звена насыпи, оканчивающегося выходом на рельеф, при отсутствии берм. |
Числовое, положительное |
10 футов 3 м |
|
Откос выемки для выхода на рельеф |
Откос выемки, оканчивающийся выходом на рельеф. |
Числовое, положительное |
2 (: 1) |
|
Откос насыпи для выхода на рельеф |
Откос насыпи, оканчивающийся выходом на рельеф. |
Числовое, положительное |
2 (: 1) |
|
Откос бермы 1 |
Откос бермы 1. |
Числовое, положительное |
1 (: 1) |
|
Глубина канавы 1 |
Глубина канавы наверху бермы 1. |
Числовое, положительное |
0,5 фута 0,15 м |
|
Ширина канавы в 1 |
Ширина от переднего края канавы наверху бермы 1 до линии потока. |
Числовое, положительное |
5 футов 1,5 м |
|
Ширина канавы из 1 |
Ширина от линии потока канавы до низа бермы 2. |
Числовое, положительное |
5 футов 1,5 м |
|
Откос бермы 2 |
Откос бермы 2. |
Числовое, положительное |
1 (: 1) |
|
Глубина канавы 2 |
Глубина канавы наверху бермы 2. |
Числовое, положительное |
0,5 фута 0,15 м |
|
Ширина канавы в 2 |
Ширина от переднего края канавы наверху бермы 2 до линии потока. |
Числовое, положительное |
6 футов 1,8 м |
|
Ширина канавы из 2 |
Ширина от линии потока канавы до низа бермы 3. |
Числовое, положительное |
3 фута 1 м |
|
Откос бермы 3 |
Откос бермы 3. |
Числовое, положительное |
1 (: 1) |
|
Глубина канавы 3 |
Глубина канавы наверху бермы 3. |
Числовое, положительное |
0,5 фута 0,15 м |
|
Ширина канавы в 3 |
Ширина от переднего края канавы наверху бермы 3 до линии потока. |
Числовое, положительное |
6 футов 2 м |
|
Ширина канавы из 3 |
Ширина от линии потока канавы до низа бермы 4. |
Числовое, положительное |
3 фута 1 м |
|
Откос бермы 4 |
Откос бермы 4. |
Числовое, положительное |
1 (: 1) |
|
Глубина канавы 4 |
Глубина канавы наверху бермы 4. |
Числовое, положительное |
0,5 фута 0,15 м |
|
Ширина канавы в 4 |
Ширина от переднего края канавы наверху бермы 4 до линии потока. |
Числовое, положительное |
3 фута 1 м |
|
Ширина канавы из 4 |
Ширина от линии потока канавы до низа последнего звена, оканчивающегося выходом на рельеф. |
Числовое, положительное |
3 фута 1 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
|
Поверхность выхода на рельеф |
Название поверхности выхода на рельеф. Следующие объекты могут использоваться в качестве целевых для задания поверхности: поверхности | Требуется |
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Точка привязки используется как точка исходного отсчета. Отметка точки отсчета проверяется по отношению к целевой поверхности для определение сечения - находится ли он в условии выемки или насыпи. Пересечение рассчитывается до целевой поверхности с использованием заданного значения параметра «Откос выхода на рельеф».
Если высота пересечения превышает значение «Максимальная высота выхода на рельеф», вставляется звено со значением «Высота бермы», и добавляется берма. Точка отсчета восстанавливается к положению на внешней кромке бермы, процесс повторяется до тех пор, пока найденное звено, оканчивающееся выходом на рельеф, не будет превышать значения «Максимальная высота выхода на рельеф».
Чтобы определить откосы и глубину для каждой бермы, используются введенные значения. При наличии четырех берм, для выхода на рельеф применяются значения параметров «Откос выемки для выхода на рельеф» или «Откос насыпи для выхода на рельеф», после чего бермы больше не добавляются.
Работа в режиме компоновки
В режиме компоновки, при помощи данного элемента конструкции исходный откос насыпи строится на 5 единиц.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Отсчет | |
| P2, P5, P8, P11 | Берма_Внутр | |
| P3, P6, P9, P12 | Кювет | |
| P4, P7, P10, P13 | Берма_Внешн | |
| P25 - P29 | Выход на рельеф | |
| L1, L4, L7, L10 | Верх, база отсчета, берма | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Верх, база отсчета, канава | |
| L24 - L28 | Верх, база отсчета, выход на рельеф |

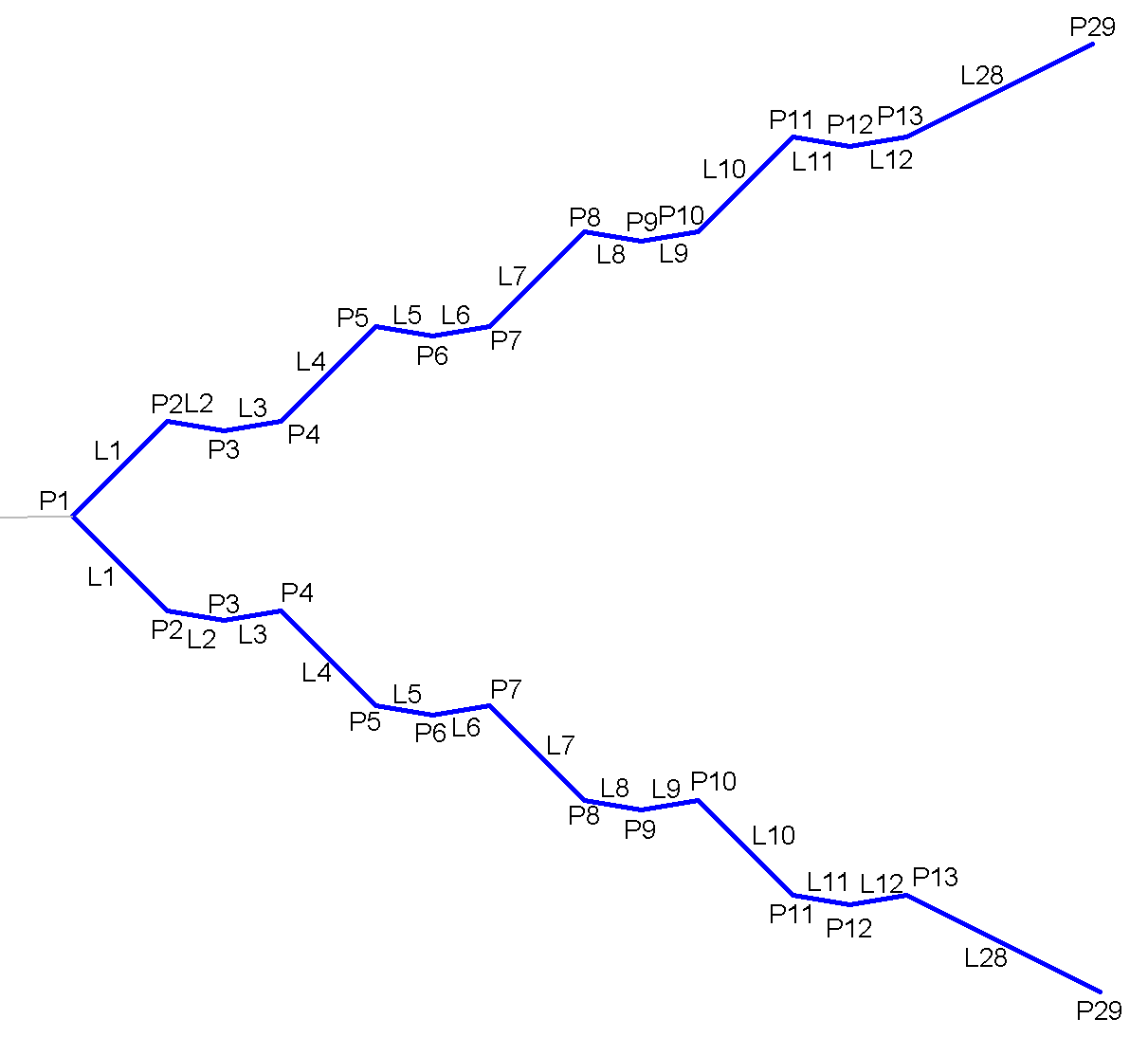

Диаграмма кодирования
