ОбочинаСДопСлоемОснованияИКюветом

Данный элемент конструкции вставляет мощеную обочину со всеми дорожными слоями покрытия, основания и дополнительным слоем основания, доходящими до откоса выхода на рельеф обочины.

Присоединение

Точка привязки расположена на внутренней кромке мощеной обочины, которая обычно находится на наружном крае дорожного покрытия.

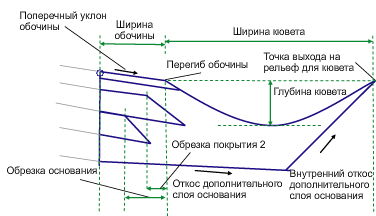

Входные параметры

Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).

Параметр Описание Тип По умолчанию
Сторона

Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции.

Слева / Справа Справа
Ширина обочины Ширина от точки привязки до точки отсчета обочины Числовое

2,4 м

8,0 футов

Использовать поперечный уклон виража Задает использование значения поперечного уклона из спецификации виража, определенной на трассе базовой линии.

Список вариантов выбора:

  • Нет
  • Левая внешняя обочина
  • Левая внутренняя обочина
  • Правая внутренняя обочина
  • Правая внешняя обочина
Нет
Направление поперечного уклона обочины

Определяет направление поперечных уклонов обочины: от гребня или к гребню

Список вариантов выбора:

  • От гребня
  • К гребню
От гребня
Поперечный уклон обочины по умолчанию Стандартный поперечный уклон поверхности обочины. Это значение используется, если поперечный уклон виража не применяется или не задан для трассы базовой линии. Числовое -6.0%
Ширина кювета Задает ширину кювета от точки отсчета обочины. Числовое, положительное

3,00 м

9,00 футов

Глубина кювета Задает глубину кювета. Числовое, положительное

0,40 м

1,20 фута

Внутренний откос дополнительного слоя основания Значение внутреннего откоса дополнительном слое основания для привязки к верхнему краю кювета. Числовое, положительное 2 ( : 1)
Вираж дополнительного слоя основания Задает использование значения поперечного уклона из спецификации виража, определенной на трассе базовой линии. Список параметров: а) Нет, b) Поперечный уклон наружной обочины, c) Поперечный уклон внутренней обочины Нет
Поперечный уклон дополнительного слоя основания по умолчанию Стандартный поперечный уклон поверхности дополнительного слоя основания. Это значение используется, если поперечный уклон виража не применяется или не задан для трассы базовой линии. Числовое -4.0%
Толщина покрытия 1 Толщина от проектной поверхности до покрытия 1 (нулевое значение пропустить) Числовое, не отрицательное

0,025 м

0,083 фута

Промежуток между покрытием 1 и покрытием 2 Уменьшение толщины покрытия 1 для вставки материала дополнительного слоя основания между покрытием 1 и покрытием 2 Числовое, положительное

0,000 м

0,000 футов

Толщина покрытия 2 Толщина материала покрытия второго уровня (нулевое значение - пропустить) Числовое, не отрицательное

0,025 м

0,083 фута

Обрезка покрытия 2 Уменьшенная ширина материала покрытия 2 для обеспечения возможности вставки дополнительного слоя основания. Боковая кромка слоя материала будет иметь такое же значение откоса, что и выход на рельеф обочины. Числовое, положительное

0,4 м

1,32 фута

Промежуток между покрытием 2 и слоем основания Уменьшение толщины покрытия 2 для вставки материала дополнительного слоя основания между покрытием 2 и слоем основания Числовое, положительное

0,01 м

0,033 фута

Толщина основания Толщина слоя основания (от покрытия 2; нулевое значение - пропустить) Числовое, не отрицательное

0,100 м

0,333 фута

Обрезка слоя основания Уменьшенная ширина материала слоя основания для обеспечения возможности вставки дополнительного слоя основания. Боковая кромка слоя материала будет иметь такое же значение откоса, что и выход на рельеф обочины. Числовое, положительное

0,4 м

1,32 фута

Толщина дополнительного слоя основания Толщина дополнительного слоя основания в точке присоединения от низа слоя основания (нулевое значение - пропустить) Числовое, не отрицательное

0,300 м

1,0 фут

Толщина верхнего слоя грунта Задает глубину облицовочного материала вдоль звена, оканчивающегося на выходе на рельеф. При вводе НУЛЕВОГО значения облицовочный материал не добавляется. Числовое, не отрицательное 0.0
Код формы верхнего слоя грунта Задает код формы для материала верхнего слоя грунта Текстовая строка Верхний слой грунта
Код формы покрытия 1 Определяет код формы для материала верхнего слоя (расположенного под верхним слоем грунта, если он задан) Текстовая строка Pave1
Код формы покрытия 2 Определяет код формы для материала верхнего слоя (расположенного над слоем основания) Текстовая строка Pave2

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.

Параметр Описание Статус
Ширина обочины Может использоваться для переопределения фиксированного значения "Ширина обочины" и привязки левого края обочины к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. Не обязательно

Выходные параметры

Параметр Описание Тип
Откос конца кювета Откос кювета в конце Числовое
Конечное смещение кювета Смещение конечной точки кювета Числовое
Конечная отметка кювета Отметка конечной точки кювета Числовое
Ширина обочины Ширина замощенной обочины Числовое
Поперечный уклон обочины Поперечный уклон замощенной обочины Числовое

Режим

Проектная поверхность обочины вставляется с заданным значением "Ширина обочины" и "Поперечный уклон обочины" в наружном направлении от точки привязки. Затем добавляются параболические звенья кювета как последовательность из 6 звеньев от конца обочины на заданную ширину, используя значение глубины дна кювета в качестве нижней точки параболы.

Далее от точки привязки вставляется звено слоя основания с началом в точке, заданной значением "Толщина дополнительного слоя основания", ниже проектной поверхности, используя значение поперечного уклона обочины по умолчанию (или поперечного уклона виража). Другой край дополнительного слоя основания находится прорисовкой звена от конца кювета с значением внутреннего поперечного уклона дополнительного слоя основания, как показано на рисунке.

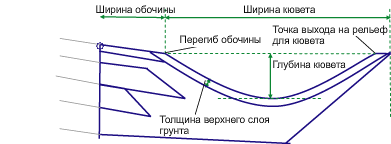

Если для материала верхнего слоя грунта установлено "положительное" значение, вводится новый слой материала с заданной толщиной непосредственно ниже звена, оканчивающегося на выходе на рельеф. Толщина измеряется перпендикулярно параболической форме кювета. Верх кювета вычерчивается от точки отсчета обочины при заданных значениях ширины и глубины кювета. На внутренней кромке кювета добавляется смещенное звено (вдоль звена обочины) для достижения заданной глубины верхнего слоя грунта кювета. Аналогично добавляется горизонтальное звено на наружном конце кювета. Теперь по этим двум величинам и значению толщины верхнего слоя грунта создается указатель параболического дна верхнего слоя грунта. В результате этого нового положения слоя ширина верхнего слоя обочины будет скорректирована, как показано на следующем рисунке.

Звенья поверхности "Покрытие1", "Покрытие2" и "Основание" вставляются на заданной глубине параллельно проектной поверхности. Основание звена Покрытие1 всегда простирается до звена, оканчивающегося на выходе на рельеф. Если значения покрытия 2 и/или обрезки слоя основания установлены равными нулю, верхние звенья этих слоев будут расширены до смещения "Нижнего звена предыдущего слоя". Нижние звенья этих слоев удлинены таким образом, что уклон клина, сформированного на боковой поверхности, равен начальному уклону кювета (Примечание: рассчитайте начальный уклон параболического кювета по трем известным точкам параболического уравнения).

Если вышеприведенные значения обрезки являются положительными, верхний край соответствующего материала будет обрезан на эту величину и для звена основания будет установлено значение бокового откоса материала, равное откосу выхода на рельеф.

Затем, если "Промежуток между покрытием 1/покрытием 2 и/или покрытием 2/основанием" имеет положительное значение, эти слои будут разделены этим промежутком, как описано в элементе конструкции "ЧередованиеОбочиныСДопСлоемОснования".

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает звенья, составляющие обочину, с назначенными им параметрами по умолчанию.

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Тип Codes (Коды) Описание
P2 КМО Кромка мощеной обочины на проектной поверхности
P3 Выхрельеф_ДопОсн Точка выхода на рельеф дополнительного слоя основания
P5 КМО_Покрытие1 Кромка мощеной обочины на слое "Покрытие1"
P7 КМО_Покрытие2 Кромка мощеной обочины на слое "Покрытие2"
P9 КМО_Основание Кромка мощеной обочины на основании
L1, L2 Верх Проектная поверхность обочины
L3, L4 База отсчета, Дополнительный слой основания
L5 Pave1
L6 Pave2
L7 Основание
S1 Пользовательский код Пользовательский код для верхнего слоя обочины (по умолчанию - Покрытие1)
S2 Пользовательский код Пользовательский код для второго слоя обочины (по умолчанию - Покрытие2)
S3 Основание
S4 Дополнительный слой основания
S5 Пользовательский код Пользовательский код для материала верхнего слоя грунта (по умолчанию - Верхний слой грунта)

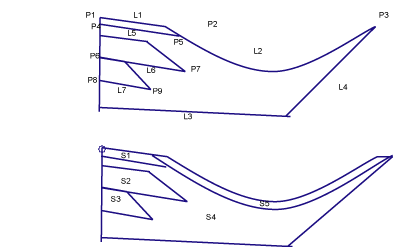

Диаграмма кодирования
