Данный элемент конструкции создает ров с горизонтальным дном и равными боковыми откосами и допускает два типа поверхностей. Используется значение откоса, указанное для поверхности, находящейся ниже. Может быть до трех слоев материала засыпки. Ширина рва определяется заданной пользователем шириной и минимальным покрытием труб.
Присоединение
Точка привязки размещается на целевой поверхности в середине рва.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
| Параметр | Описание | Тип | По умолчанию |
|---|---|---|---|
| Боковой откос | Откос x : 1 боковых откосов канавы | Числовое, положительное | 3 : 1 |
| Толщина подстилающего слоя | Глубина подстилающего слоя | Числовое, положительное | 0.0 |
| Минимальное покрытие специальной засыпки | Минимальное покрытие специальной засыпки над трубой наибольшего диаметра. Труба замеряется от наружного диаметра верхней части трубы. | Числовое, положительное | 0.0 |
| Минимальная глубина специальной засыпки | Минимальная глубина для специальной засыпки под трубой наименьшего диаметра. Труба замеряется от наружного диаметра дна трубы. | Числовое, положительное | 0.0 |
| Ширина | Ширина дна рва | Числовое, положительное |
2,0 м 6,0 футов |
| Смещение трубопроводной сети 1 | Смещение от внешней линии трубы до бокового откоса рва | Числовое, положительное | 0.0 |
| Смещение трубопроводной сети 2 | Смещение от внешней линии трубы до бокового откоса рва | Числовое, положительное | 0.0 |
| Боковой откос скального грунта | Откос x : 1 боковых откосов скального грунта рва | Числовое, положительное | 1 : 1 |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
| Параметр | Описание | Статус |
|---|---|---|
| Существующая поверхность | Существующая поверхность грунта для подключения к ней боковых откосов. В качестве целевых объектов для указания данной величины можно использовать объекты следующих типов: поверхности. | Требуется |
| Поверхность скального грунта | Существующая поверхность скального грунта для подключения к ней боковых откосов. В качестве целевых объектов для указания данной величины можно использовать объекты следующих типов: поверхности. | Не обязательно |
| Трубопроводная сеть 1 | Используется для указания трубопроводной сети 1. В качестве целевых объектов для указания данной трубопроводной сети можно использовать объекты следующих типов: трубопроводные сети. | Требуется |
| Трубопроводная сеть 2 | Используется для указания трубопроводной сети 2. В качестве целевых объектов для указания данной трубопроводной сети можно использовать объекты следующих типов: трубопроводные сети. | Не обязательно |
Выходные параметры
Нет.
Режим
В обоих случаях элемент конструкции будет определять дно рва по глубине и ширине рва на основе местоположения трубы (труб) в указанных сетях. Значение "Минимальное покрытие специальной засыпки" определяется по наружному диаметру верхней части трубы наибольшего диаметра, находящейся в выбранном сечении. Значение "Минимальная глубина специальной засыпки" определяется с помощью меньшего наружного диаметра самой низкой трубы, находящейся в выбранном пикете. В зависимости от того, боковой откос какой поверхности меньше, используется соответствующий откос (скального грунта или обычный).

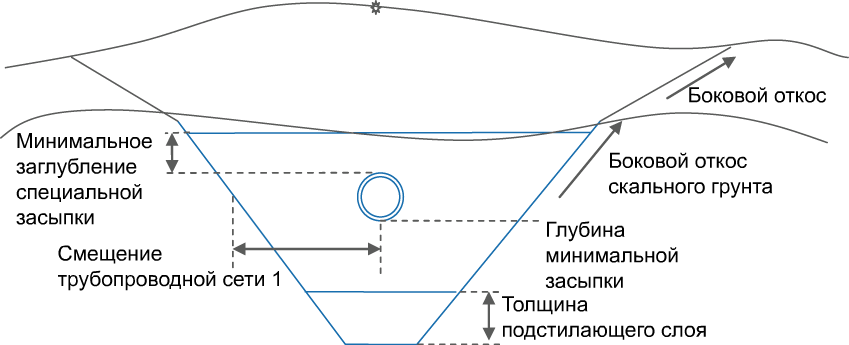

Случай 1: выбрана одна трубопроводная сеть
Если выбрана только трубопроводная сеть 1, то элемент конструкции будет искать осевую линию трубы выбранного пикета на расстоянии 3 фута (1 м) от контрольной базовой линии слева и справа. Примените значение смещения трубопроводной сети 1 по обеим сторонам для определения ширины рва или минимальной ширины, в зависимости от того, что меньше. Значение смещения применяется от наружной стенки трубы, как показано на рисунке. Дно рва определяется как наружный диаметр нижней части трубы плюс "Минимальная глубина специальной засыпки" плюс "Толщина подстилающего слоя".

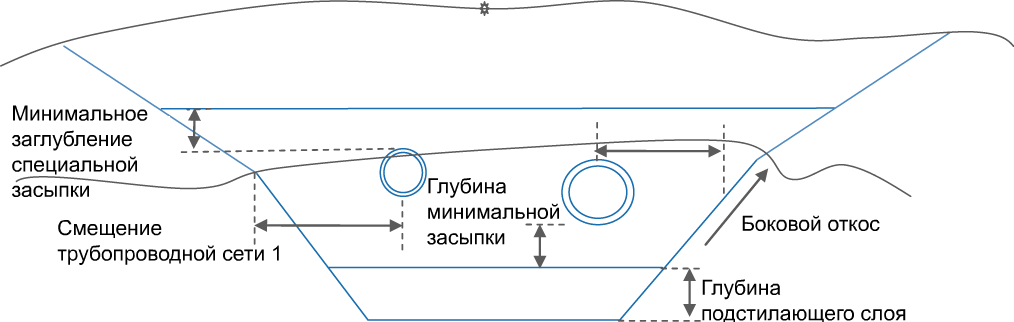

Случай 2: выбраны две трубопроводные сети
При выборе двух трубопроводных сетей предполагается, что трубопроводная сеть 1 находится слева от базовой линии, а трубопроводная сеть 2 находится справа от трассы. Глубина материала в соответствии с параметром "Минимальная глубина специальной засыпки" определяется как большая величина из двух наружных диаметров верхней части трубы плюс "Минимальное покрытие специальной засыпки". Дно рва по глубине определяется как меньшая величина из двух наружных диаметров дна трубы плюс "Минимальная глубина специальной засыпки" плюс "Толщина подстилающего слоя".
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции строит ров, как показано на предыдущих рисунках.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
| Точка/Звено | Codes (Коды) | Описание |
|---|---|---|
| P1, P2 | Канава_Дно | |
| P3, P4 | Канава_ВыхНаРлф | |
| P5, P6 | Канава_Основ | |
| P7, P8 | Канава_Засып | |
| L1 - L9 | База отсчета траншеи | |
| L5 | Канава_Дно | |
| L1,L9 | Канава_ВыхНаРлф | |
| L1, L9, L10 | Канава_Засып | |
| L1, L2, L3, L7, L8, L9, L11 | Канава_Основ | |
| S1 | Канава_Основ | |
| S2 | Канава_Засып | Засыпка рва минус площадь труб |

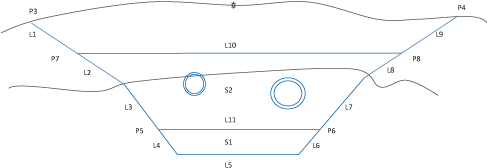

Диаграмма кодирования
