Элемент конструкции «НесущаяСтенаИзАрмированногоБетона» используется для вставки звеньев с целью создания несущей стены из армированного бетона в соответствии со стандартным планом Caltrans C7A.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

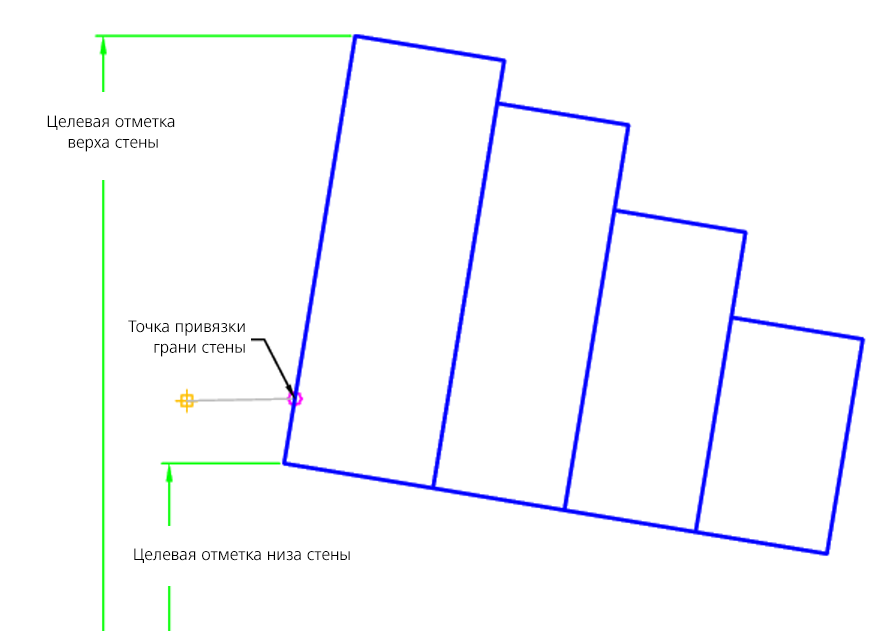

Вариант: грань стены
Вариант: верх стены
Присоединение
Точка привязки расположена на внутренней кромке исходного откоса выемки или насыпи. Данный компонент можно присоединить к правой или левой стороне.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Наклон стены | Наклон стены | По вертикали/B 1:6/B 1:4 | B 1:6 |
| Вариант нагружения | Вариант нагружения | Плоскость/Насыпь | Плоская |
| Тип стен | Тип стен | Тип A/Тип B/Тип C | Тип C |
| Точка привязки | Точка привязки | Верх стены/Грань стены | Грань стены |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Низ стены | Можно использовать для задания отметки низа стены. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Не обязательно |
| Грань стены | Можно использовать для задания грани точки отметки стены. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Необязательно (точка привязки = верх стены) |
| Верх стены | Можно использовать для задания отметки верха стены. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Необязательно (точка привязки = грань стены) |
Динамические логические назначения
Размеры стены задаются на основе входных параметров и сохраненных значений из стандартного плана Caltrans C7A.
Выходные параметры
Нет.
Режим
Точка привязки используется как точка исходного отсчета. После этого размеры стен задаются логическими назначениями среды выполнения на основе входных параметров. Затем выполняется построение формы.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции прорисовывает несущую стену из армированного бетона на основе входных параметров.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | ГраньСтены | Грань стены |
| P2-P9 | Верх | |
| P10-P14 | Снизу | |
| L1, L9-L12 | Верх | |
| L13-L16 | База отсчета | |
| S1-S4 | Бетонная |

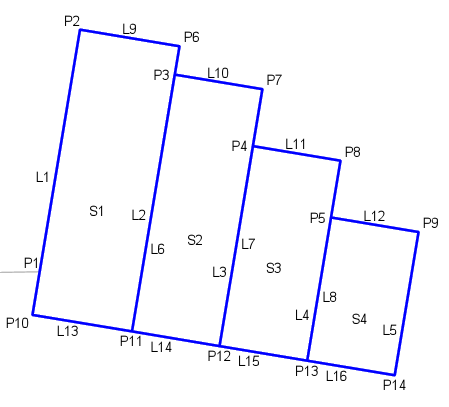

Диаграмма кодирования
