Данный элемент конструкции вставляет рельсы, шпалы, балласт и суббалласт для одноколейной железной дороги.
Элемент конструкции используется вместе с элементом конструкции «Выход на рельеф» с левой и правой стороны для замыкания существующей поверхности грунта в условиях выемки и насыпи.
Данный элемент конструкции создан для визуализации и демонстрации использования моделирования коридора в проектировании железных дорог. Элемент не предназначен для реальных инженерных работ.
Присоединение
Точка привязки находится на расстоянии, равном высоте рельсов относительно осевой линии шпал.

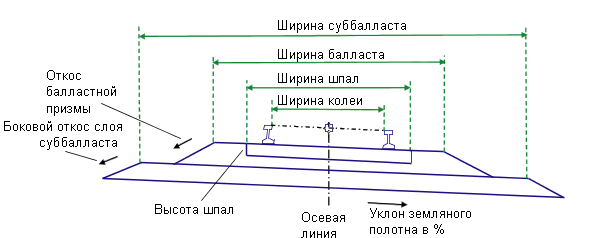

Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
|
Уклон земляного полотна в % |
Откос земляного полотна в % |
Числовое |
0 (%) |
|
Ширина колеи |
Ширина рельсовой колеи между внутренними краями рельсов. Рельсы располагаются симметрично относительно осевой линии трассы. |
Числовое, положительное |
1,435 м 4,7083 фута (4’ 8-1/2”) |
|
Ширина шпал |
Ширина шпалы, расположенной симметрично осевой линии |
Числовое, положительное |
2,4 м 8,0 футов |
|
Высота шпал |
Высота шпалы |
Числовое, положительное |
0,200 м 0,67 фута |
|
Ширина балласта |
Ширина верхней поверхности балластного слоя, расположенного симметрично осевой линии |
Числовое, положительное |
3,6 м 12,0 футов |
|
Глубина балласта |
Толщина балластного слоя от проектной поверхности |
Числовое, положительное |
0.3 1,0 фут |
|
Откос балластной призмы |
Боковой откос (x : 1) балластного слоя |
Числовое, положительное |
2 (: 1) |
|
Ширина суббалласта |
Ширина верхней поверхности суббалластного слоя, расположенного симметрично осевой линии |
Числовое, положительное |
6,6 м 22,0 фута |
|
Глубина суббалласта |
Толщина суббалластного слоя |
Числовое, положительное |
0.3 1,0 фут |
|
Боковой откос слоя суббалласта |
Боковой откос слоя суббалласта |
Числовое, положительное |
2 (: 1) |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
Целевые параметры: Нет
Выходные параметры
Нет.
Режим

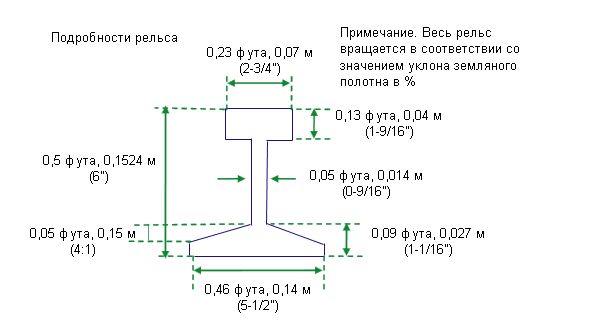

Звенья рельс, шпал, балласта и суббалласта рассчитываются и размещаются на основе предоставленных значений входных параметров. Если параметр "Уклон земляного полотна в %" не равен нулю, отметка профиля коридора фиксируется по центру рельсового пути на нижней стороне. Звенья проектной поверхности, шпал, балласта и суббалласта сохраняют уклон земляного полотна в %.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья, состоящие из проектной поверхности, балласта, суббалласта и боковых откосов.
Константы
|
Точка, Звено или Форма |
Константа |
Описание |
|---|---|---|
|
P1, P4 |
EBS |
Кромка обочины балласта |
|
P2, P3 |
ESL |
Кромка шпалы |
|
P8,P9 |
Выхрельеф_Балласт |
Точка выхода на рельеф для балластного слоя |
|
P7, P10 |
ESBS |
Кромка обочины подушки балласта |
|
P11, P12 |
Выхрельеф_Подушка балласта |
Точка выхода на рельеф для суббалластного слоя |
|
Все точки рельсового пути |
R1, R2, ..… |
Пронумерованная поверхность поверхностного соединения (на диаграмме не показана) |
|
L1, L3 |
Верх, Балласт |
Проектная поверхность на балластном слое |
|
L2 |
Верх, Шпалы |
Проектная поверхность верхнего края шпал |
|
L4, L6 |
Шпала |
Стороны шпалы |
|
L7, L8 |
Верх, Балласт |
Боковые откосы на балластном слое (боковые откосы) |
|
L10 |
Балласт |
Нижний край балласта |
|
L9, L11, L12, L14 |
Верх, подушка балласта |
Проектная поверхность на слое подушки балласта |
|
L13 |
Подушка балласта |
Нижний край подушки балласта |
|
S1 |
Шпала |
|
|
S2 |
Балласт |
|
|
S3 |
Подушка балласта |
|
|
Форма рельсового пути |
Рельсовый путь |
Не показан на диаграмме |

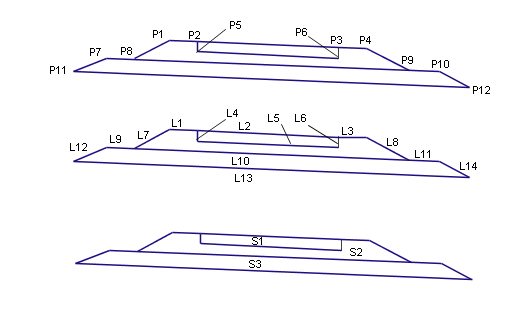

Диаграмма кодирования
