Этот элемент конструкции вставляет трапециевидную форму с гибкими параметрами и кодами.
Эта форма может быть использована в качестве полосы движения или обочины с использованием параметров виража для поперечного уклона. Ширину и отметку наружного ребра можно рассчитать на основе дополнительной трассы и профиля. Если несколько форм укладываются штабелем, то нижний откос можно использовать как верхний откос для последующих форм. Если формы соединяют боковыми сторонами, наружную глубину можно использовать как внутреннюю глубину следующего элемента конструкции. Коды точек, звеньев и форм оставляют неопределенными, чтобы форму можно было использовать для представления различных материалов в разных сценариях.
Присоединение
Точка привязки расположена на внутренней кромке формы.
Входные параметры
Примечание: если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак "%"), все значения поперечного уклона даны как отношение длины к высоте (например, 4 : 1).
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Нижний откос | 0.042 | ||
| Глубина снаружи | 0.500 | ||
| Верхний откос | -0.020 | ||
|
Сторона |
Определяет сторону от точки привязки (левую или правую), на которую вставляется элемент конструкции. |
Слева / Справа |
Справа |
|
Ширина |
Ширина от точки привязки до наружной точки обочины |
Числовое |
2,4 м 8,0 футов |
| Стандартный поперечный уклон | Стандартный поперечный уклон поверхности формы. Это значение используется, если поперечный уклон виража не применяется или не задан для трассы базовой линии. |
Числовое |
-2.0% |
| Использовать поперечный уклон виража |
Определяет использование поперечного уклона виража |
Список вариантов выбора | Нет |
| Направление откоса |
Определяет направление уклона: от гребня или к гребню |
Список вариантов выбора | От гребня |
|
Глубина внутри |
Глубина в точке привязки |
Числовое, положительное |
0,25 м 1,0 фут |
|
Глубина снаружи |
Глубина напротив точки привязки |
Числовое, положительное |
0,125 м 0,5 фута |
|
Код верха внутренней поверхности |
Заданный пользователем код точки |
||
|
Код верха наружной поверхности |
Заданный пользователем код точки |
||
|
Код низа внутренней поверхности |
Заданный пользователем код точки |
||
|
Код низа наружной поверхности |
Заданный пользователем код точки |
||
|
Код звена верхней поверхности |
Заданный пользователем код звена |
||
|
Код звена нижней поверхности |
Заданный пользователем код звена |
||
|
Код формы |
Заданный пользователем код формы |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам чертежа, например поверхности, трассе или профилю. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Тип назначения |
Статус |
|---|---|---|
|
Ширина |
Может использоваться для переопределения фиксированного значения "Ширина" и привязки края формы к смещению трассы. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки. |
Не обязательно |
|
Отметка наружных полос |
Может использоваться для переопределения нормального откоса формы и привязки верхнего наружного края формы к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. |
Не обязательно |
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
|
Верхний откос |
Откос верхнего звена |
Числовое |
|
Нижний откос |
Откос нижнего звена |
Числовое |
|
Ширина |
Ширина формы |
Числовое |
|
Глубина снаружи |
Глубина формы снаружи |
Числовое |

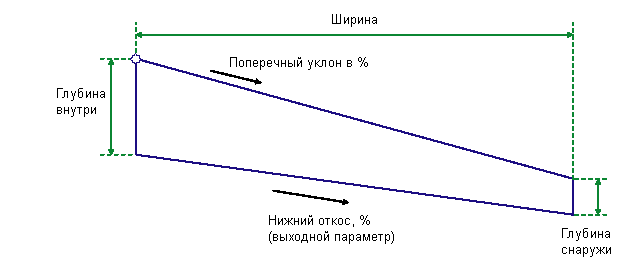

Режим
Проектная поверхность формы вставляется для заданной ширины и % значения наружного откоса от точки привязки. Откос нижнего звена вычисляется на основе глубины снаружи и внутри формы. Коды точек, звеньев и форм задаются как входные параметры, использующие строки, задаваемые пользователем.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает звенья, охватывающие форму в ситуации двускатной дороги и со стандартным откосом в качестве значения откоса верхнего звена.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Тип |
Код |
Описание |
|---|---|---|
|
P1 |
Код верха внутренней поверхности |
Заданный пользователем код точки |
|
P2 |
Код верха наружной поверхности |
Заданный пользователем код точки |
|
P3 |
Код низа внутренней поверхности |
Заданный пользователем код точки |
|
P4 |
Код низа наружной поверхности |
Заданный пользователем код точки |
|
L1 |
Код звена верхней поверхности |
Заданный пользователем код звена |
|
L4 |
Код звена нижней поверхности |
Заданный пользователем код звена |
|
S1 |
Код формы |
Заданный пользователем код формы |

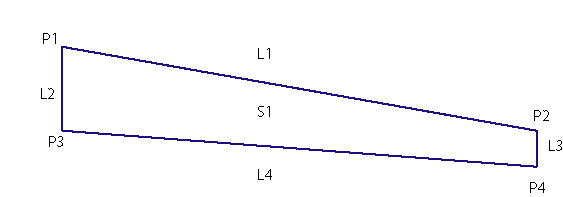

Диаграмма кодирования
