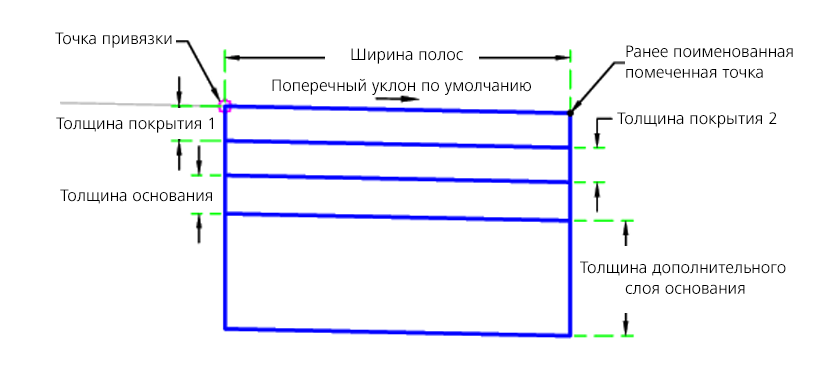

Элемент конструкции «ПолосаДвиженияСПомеченнойТочкой» используется для создания представления поперечного сечения полосы движения с возможностью присоединения звена из точки привязки к ранее именованной помеченной точке.
Этот элемент конструкции можно использовать в различных ситуациях, в том числе при соединении прилегающих дорог с различными значениями относительного смещения и отметки или для присоединения клиновидной области между сходящимися дорогами. Элемент конструкции "ПомеченнаяТочка" используется в случае, если точке соединения еще не присвоено имя.
Присоединение
Точка привязки расположена в начале полосы движения. Звено может располагаться в любом направлении. Направление определяется местоположением помеченной точки относительно точки привязки. Следует присвоить имя помеченной точке и задать ее имя в этом элементе конструкции. Имя помеченной точки должно быть указано в ВЕРХНЕМ РЕГИСТРЕ.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Точка вставки | Задание точки вставки полосы движения на гребне или на крае проезжей части | Гребень/КрайДорожногоПокрытия | Crown |
| Точка гребня на внутренней стороне | Указание того, что для внутреннего края проезжей части дороги будет назначен код гребня | Да / Нет | Да |
| Ширина полос движения | Ширина полосы от смещения внутреннего края до смещения наружного края | Числовое, положительное |
12 футов 3,6 м |
| Толщина основания | Толщина основания | Числовое, положительное |
0,33 фута 0,10 м |
| Поперечный уклон по умолчанию | Стандартный поперечный уклон полосы движения используется в случае, если не задано значение поперечного уклона виража для трассы | Числовое | -2% |
| Толщина покрытия 1 | Толщина слоя покрытия 1 (нулевое значение - пропустить) | Числовое, положительное |
0,083 фута 0,025 м |
| Толщина покрытия 2 | Толщина слоя покрытия 2 (нулевое значение - пропустить) | Числовое, положительное |
0,33 фута 0,10 м |
| Толщина дополнительного слоя основания | Толщина дополнительного слоя основания (нулевое значение - пропустить). | Числовое, положительное |
1 фут 0,30 м |
| Имя точки маркера | Имя точки маркера, используется ВЕРХНИЙ РЕГИСТР | Текстовая строка | ТОЧКАМАРКЕРА |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
Нет.
Динамические логические назначения
Нет.
Выходные параметры
|
Параметр |
Описание |
Тип |
|---|---|---|
| Ширина полос движения | Ширина полосы | Числовое, положительное |
| УклонПолосыДвижения | Поперечный уклон полосы в % | Числовое |
Режим
Помеченная точка обнаружена, ширина и уклон полосы движения рассчитываются на основе местоположения помеченной точки. Если помеченная точка не найдена, то используются заданная ширина и уклон полосы движения на основе входных значений, заданных пользователем.
Проектная поверхность и параллельное основание с заданной шириной, глубиной и обнаруженным или указанным уклоном вставляются, начиная с точки привязки. Вертикальные звенья замыкают форму на одном из концов полосы.
Работа в режиме компоновки
Данный элемент конструкции в режиме компоновки отображает все звенья полосы с использованием входных параметров ширины и глубины.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | Crown | Точка гребня на проектной поверхности (может отсутствовать) |
| P2 | ETW | Внешний край полосы на проектной поверхности |
| P3 | Crown_Pave1 | Точка гребня на слое "Покрытие1" (может отсутствовать) |
| P4 | ETW_Pave1 | Внутренний край полосы на слое «Покрытие» |
| P5 | Crown_Pave2 | Точка гребня на слое "Покрытие2" (может отсутствовать) |
| P6 | ETW_Pave2 | Внутренний край полосы на слое Покрытие2 |
| P7 | Гребень_Основание | Точка гребня на уклоне основания (может отсутствовать) |
| P8 | КПЧ_Основание | Внутренний край полосы на основании |
| P9 | Гребень_Осн | Точка гребня на уклоне дополнительного слоя основания (может отсутствовать) |
| P10 | КПЧ_Осн | Внутренний край полосы на дополнительном слое основания |
| L1 | Top, Pave | Проектная поверхность |
| L2 | Pave1 | Поверхность Покрытие1 |
| L3 | Pave2 | Поверхность Покрытие2 |
| L4 | Основание | Поверхность основания |
| L5 | Дополнительный слой основания, база отсчета | Поверхность дополнительного слоя основания |
| S1 | Pave1 | Расстояние от проектной поверхности до поверхности "Покрытие1" |
| S2 | Pave2 | Расстояние между слоями "Покрытие1" и "Покрытие2" |
| S3 | Основание | Расстояние между покрытием 2 и основанием |
| S4 | Дополнительный слой основания | Область между основанием и дополнительным слоем основания |

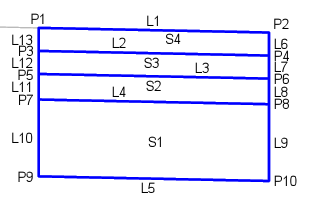

Диаграмма кодирования
