ОбочинаСРазнымиВыступами

Присоединение

Точка привязки расположена на внутренней кромке мощеной обочины, которая обычно находится на наружном крае дорожного покрытия.

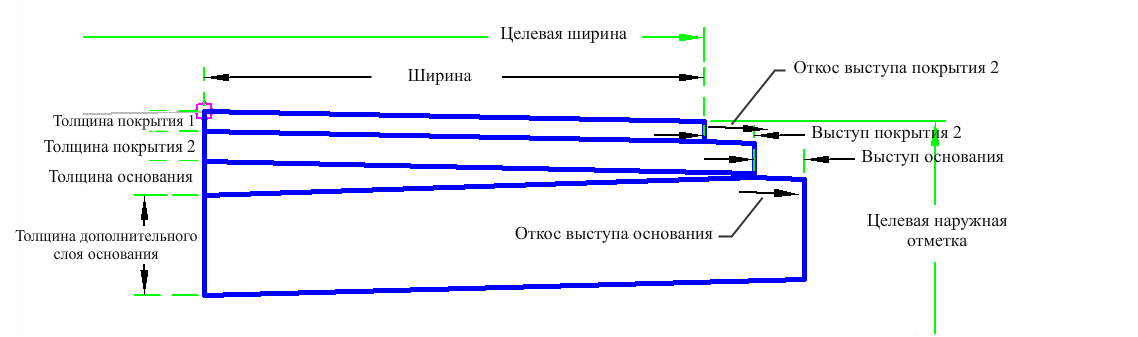

Входные параметры

Прим.: Если не указаны другие единицы, все размеры приводятся в метрах или футах. Если значение поперечного уклона не указано в процентах (знак «%»), все значения поперечного уклона даны как отношение длины к высоте (например, 4:1).

Параметр	Описание	Тип	По умолчанию
Сторона	Указывает сторону, на которой требуется разместить элемент конструкции.	Слева / Справа	Справа
Точка вставки	Определяет точку вставки полосы движения на гребне или на крае проезжей части.	Гребень/КрайДорожногоПокрытия	Гребень
Точка гребня на внутренней стороне	Указывает, что внутренний край проезжей части дороги будет считаться гребнем.	Да / Нет	Нет
Ширина	Ширина полосы от смещения внутреннего края до смещения наружного края.	Числовое, положительное	12 футов 3,5 м
Толщина основания	Толщина слоя основания	Числовое, положительное	0,33 фута 0,1 м
Поперечный уклон по умолчанию	Откос полосы по умолчанию используется в том случае, если не задано значение поперечного уклона виража для трассы.	Числовой	-2,00 (%)
Толщина покрытия 1	Толщина слоя «Покрытие1» (при нулевом значении игнорируется).	Числовое, не отрицательное	0,083 фута 0,025 м
Толщина покрытия 2	Толщина слоя «Покрытие2» (при нулевом значении игнорируется).	Числовое, не отрицательное	0,083 фута 0,025 м
Толщина дополнительного слоя основания	Толщина дополнительного слоя основания (при нулевом значении игнорируется).	Числовое, не отрицательное	1 фут 0,3 м
Выступ покрытия 2	Выступ за «Покрытие1».	Числовое, не отрицательное	0,5 фута 0,15 м
Откос выступа основания	Откос выступа основания, %.	Числовой	-2,00 (%)
Выступ основания	Выступ за «Покрытие2».	Числовое, не отрицательное	0,5 фута 0,15 м
Откос выступа «Покрытия2»	Откос выступа «Покрытия2», %.	Числовой	-2,00 (%)

Целевые параметры

В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.

Параметр	Описание	Статус
Целевая наружная отметка	Может использоваться для переопределения откоса обочины и привязки наружного края обочины к отметке профиля. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки.	Не обязательно
Целевая ширина	Может использоваться для переопределения ширины обочины с ее привязкой к смещенной трассе. Следующие типы объектов могут использоваться в качестве целевых для указания смещения: трассы, полилинии, характерные линии и фигуры съемки.	Не обязательно

Динамические логические назначения

Нет.

Выходные параметры

Параметр	Описание	Тип
Ширина полос движения	Ширина полосы	Числовое
Поперечный уклон полосы движения	Поперечный уклон полосы в %	Числовое

Режим

Проектная поверхность обочины вставляется для заданной ширины обочины и значения стандартного наружного поперечного уклона обочины от точки привязки. Далее выполняется прорисовка точек и звеньев «Покрытие2». Выступ «Покрытия2» определяется на основе входных параметров. Точки и звенья основания, включая выступ, рассчитываются на основе входных параметров. Точки, звенья и форма основания дополнительного слоя основания, включая выступ, рассчитываются на основе входных параметров.

Работа в режиме компоновки

В режиме компоновки этот элемент конструкции отображает звенья, формирующие обочину.

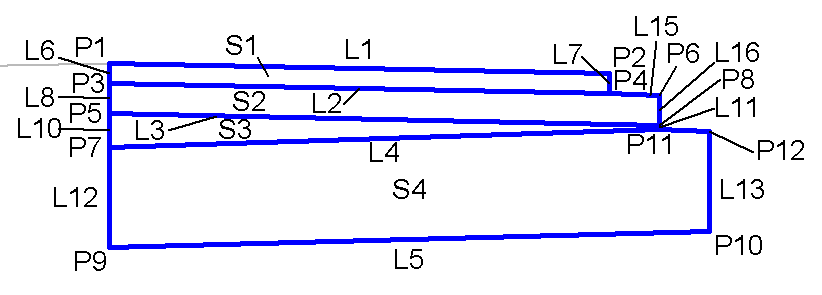

Коды точек, звеньев и форм

В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.

Точка, Звено или Форма	Код	Описание
P1	Верх, Точка отсчета
P4	Выход на рельеф, Верх
L1 - L3	Верх
S1	Покрытие1
S2	Покрытие2
S3	Основание
S4	Дополнительный слой основания
