Элемент конструкции «БетонноеОграждениеТип2ОкругКларк» используется для вставки звеньев, которые представляют бетонное ограждение типа 2, соответствующее требованиям, принятым в округе Кларк.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.
Присоединение
Точка привязки расположена по центру нижней части бетонного ограждения.
Входные параметры
Нет.
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
Нет.
Динамические логические назначения
Нет.
Выходные параметры
Нет.
Режим
Элемент конструкции образует форму бетонного ограждения типа 2, соответствующего требованиям, принятым в округе Кларк, с основанием, центрированным относительно точки привязки.
Работа в режиме компоновки
В режиме компоновки, при помощи данного элемента конструкции исходный откос насыпи строится на 5 единиц.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P7-P8 | Ограждение_Верх | Верх ограждения |
| L3-L9 | Ограждение | Звенья ограждения |
| S1 | Ограждение | Форма ограждения |

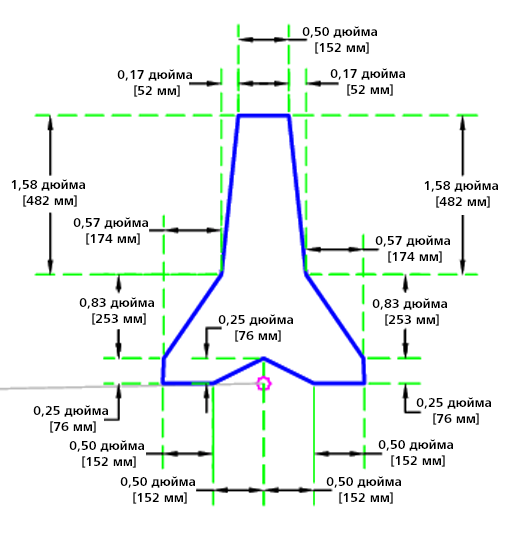

Диаграмма кодирования
