Элемент конструкции «ПроезжаяЧасть» используется для вставки звеньев с целью создания проезжей части с открепленным тротуаром. Проезжая часть и бордюр с водосборным лотком строятся на основе стандартных планов APWA для строительства общественных сооружений в редакции 2012 г.
Необходимо убедиться в том, что используемые размеры соответствуют выбранной интерпретации стандартного плана.

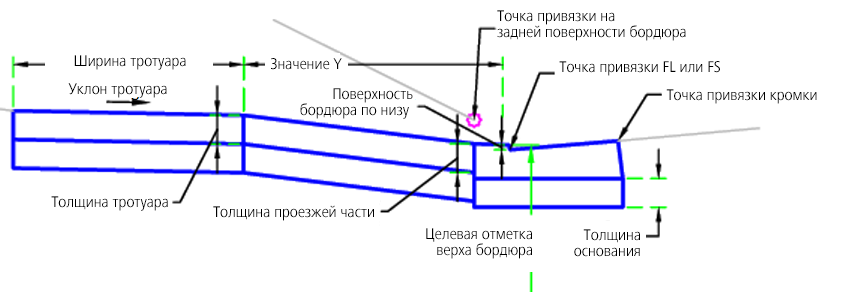

Полный бордюр:

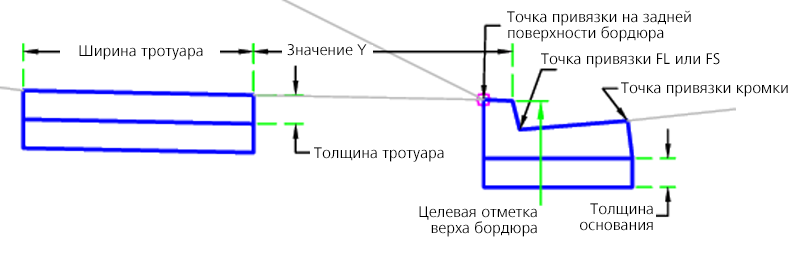

Минимальный бордюр:

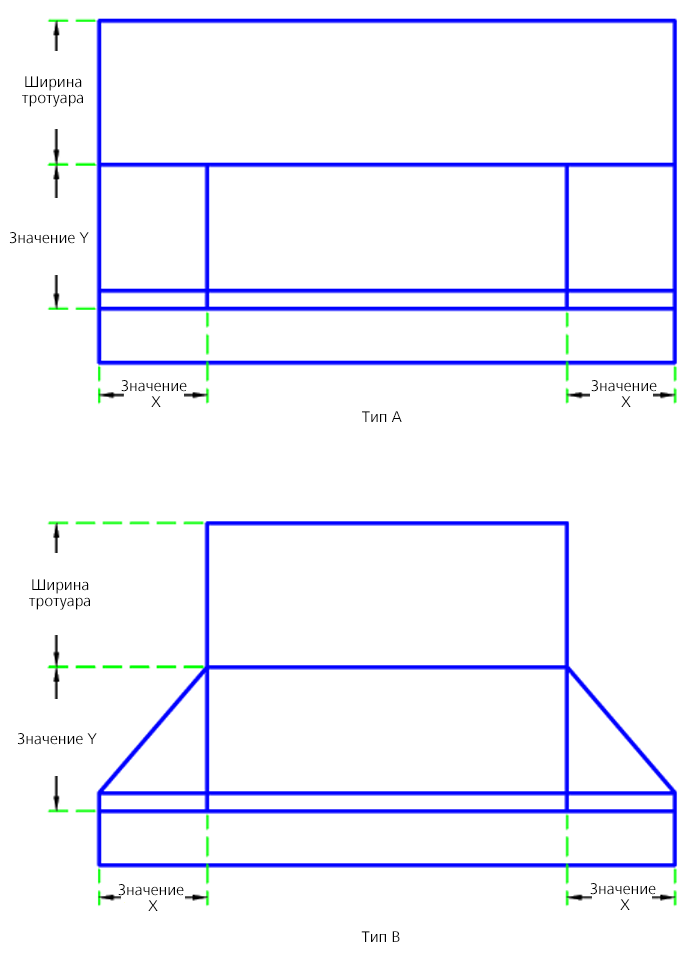

План:
Присоединение
Точка привязки находится на кромке, на задней поверхности бордюра или на линии стока/поверхности бордюра с водосборным лотком.
Входные параметры
|
Параметр |
Описание |
Тип |
По умолчанию |
|---|---|---|---|
| Сторона | Указывает сторону, на которой требуется разместить элемент конструкции | Слева / Справа | Справа |
| Тип бордюра | Указание бордюра, который необходимо использовать | A1-6/A1-8/A2-6/A2-8/A3-6/A3-8/B1-6/B2-6/B3-6 | A2-6 |
| Точка привязки | Указание точки привязки для бордюра | Кромка/ЗадняяПоверхностьБордюра/Линия стока/Поверхность | Выступ |
| Толщина основания | Толщина дополнительного слоя основания в точке кромки. Если дополнительного слоя основания нет, следует использовать нулевую глубину. | Числовое, положительное |
0,5 фута 0,15 м |
| Поверхность бордюра по низу | Высота поверхности бордюра в самой нижней точке проезжей части | Числовое, положительное |
0,083 фута 0,025 м |
| Тип проезжей части | Тип проезжей части | Тип A/Тип B | Тип B |
| Толщина проезжей части | Толщина проезжей части | Числовое, положительное |
0,5 фута 0,15 м |
| Высота тротуара | Толщина тротуара | Числовое, положительное |
0,5 фута 0,15 м |
| Ширина тротуара | Ширина тротуара | Числовое, положительное |
4 фута 1,2 м |
| Уклон тротуара | Уклон тротуара | Числовое | 2% |
| Значение Y | Расстояние до крыла, измеренное вдоль бордюра | Числовое, положительное |
4 фута 1,2 м |
| Значение X | Ширина пандуса проезжей части | Числовое, положительное |
3 фута 1 м |
Целевые параметры
В этом разделе перечислены параметры данного элемента конструкции, которые могут соответствовать одному или нескольким целевым объектам. Подробные сведения приведены в разделе Задание целей коридора.
|
Параметр |
Описание |
Статус |
|---|---|---|
| Верх бордюра | Используется, чтобы определить состояние проезжей части для ее построения. Следующие типы объектов могут использоваться в качестве целевых для указания отметки: профили, 3D полилинии, характерные линии и фигуры съемки. | Требуется |
Динамические логические назначения
Размеры бордюра с водосборным лотком и проезжей части.
Выходные параметры
Нет.
Режим
Точка привязки используется как исходная точка. Затем выполняется построение формы бордюра с водосборным лотком. Верх бордюра корректируется на основе профиля верха бордюра.
Тип проезжей части определяется с использованием пользовательских параметров. Целевая отметка верха бордюра не может определить верх бордюра выше высоты самого бордюра или ниже грани бордюра в нижней точке. При выборе более высокой отметки верха бордюра используется максимальная высота бордюра. При использовании нижней отметки верха бордюра выбор низкого значения входного параметра приводит к использованию отметки, превышающей значение линии стока/поверхности и грани бордюра.
Для типа А:
Проезжая часть составляет одно целое с тротуаром по всей его длине. Уклон проезжей части рассчитывается с учетом полной высоты бордюра и уклона тротуара на расстоянии, выраженном значением Х.
Для типа B:
Проезжая часть не составляет одно целое с тротуаром по всей его длине. Для расстояния Y, измеренного вдоль тротуара, проезжая часть имеет форму треугольного крыла. Значение расстояния для проезжей части рассчитывается исходя из пропорциональной высоты бордюра и входных параметров X и Y.
Тротуар:
Расположение тротуара определяется на основе входных параметров в расчете на полную высоту бордюра вдоль всей проезжей части.
Работа в режиме компоновки
В режиме компоновки этот элемент конструкции прорисовывает полную высоту бордюра и тротуар.
Коды точек, звеньев и форм
В следующей таблице для этого элемента конструкции перечислены коды точек, звеньев и форм, для которых имеются назначаемые коды. Коды точек, звеньев или форм данного элемента конструкции, которым коды не назначаются, в таблице не приводятся.
|
Точка, Звено или Форма |
Код |
Описание |
|---|---|---|
| P1 | НизБордюра | Задняя поверхность бордюра |
| P2 | ВерхБордюра | Верх бордюра |
| P3 | ПроектнаяПоверхность | Проектная поверхность или линия стока |
| P4 | Кромка | Кромка водосборного лотка |
| P10 | ПроезжаяЧасть_ЗаПределамиТротуара_Внутр | За пределами проезжей части и в пределах тротуара |
| P11 | Тротуар_Наруж | За пределами тротуара |
| L1-L3, L6 | Верх, бордюр | Верх бордюра |
| L4 | ПроезжаяЧасть, Верх | Верхняя поверхность проезжей части |
| L5 | Тротуар, Верх | Верхняя поверхность тротуара. |
| L8 | БордюрНиз, База_отсчета | Нижняя поверхность бордюра |
| L9, L15, L21 | Дополнительный слой основания, база отсчета | Низ дополнительного слоя основания |
| L14 | ПроезжаяЧасть_ДопОсн | Нижняя поверхность бетонной проезжей части |
| L17 | Тротуар_ДопОсн | Нижний край тротуара |
| S1 | Бордюр | Площадь бетонного бордюра |
| S2, S4, S6 | Дополнительный слой основания | Дополнительный слой основания |
| S3 | ПроезжаяЧасть | Площадь бетонной проезжей части |
| S5 | Тротуар | Площадь бетонного тротуара |

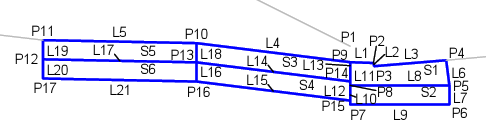

Диаграмма кодирования
